Метчик машинный серия TENAD (Blacksmith)

Метчик машинный серия TENAD (Blacksmith)
  • Производитель: BLACKSMITH

    Страна: Германия

  • Метрическая резьба М3 - М24

    Шаг резьбы: основной

    Тип отверстия: сквозное

    Покрытие: TiN

    Обрабатываемый материал: Сталь прочностью до 1200 МПа, нержавеющая сталь, чугун, цветные сплавы


Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

Резьба

M3-M24

Шаг резьбы

Крупный

Тип отверстия

Сквозное

Допуск

ISO-2 6H

Материал метчика

HSS-E

Покрытие

TiN

Тип заборной части

B: (3,5-5,5) x P

Угол заборной части, °

Стандарт метчика

DIN 371, DIN 376

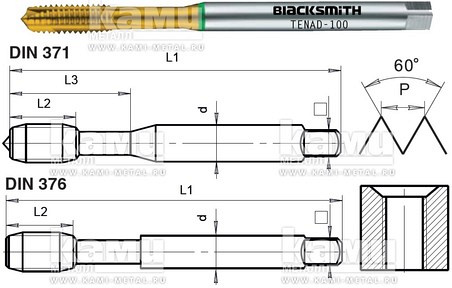

Модель TENAD-030 TENAD-040 TENAD-050 TENAD-060 TENAD-080 TENAD-100 TENAD-120 TENAD-140 TENAD-160 TENAD-180 TENAD-200 TENAD-220 TENAD-240
Резьба M3 M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24
P Шаг резьбы, мм 0,5 0,7 0,8 1 1,25 1,5 1,75 2 2 2,5 2,5 2,5 3
L1 Длина метчика, мм 56 63 70 80 90 100 110 110 110 125 140 140 160
L2 Длина режущей части, мм 10 12 14 16 18 20 22 24 26 30 30 30 36
L3 Длина шейки, мм 18 21 25 30 35 39 - - - - - - -
D Диаметр хвостовика, мм 3,5 4,5 6 6 8 10 9 11 12 14 16 18 18
Сечение квадрата хвостовика, мм 2,7 3,4 4,9 4,9 6,2 8 7 9 9 11 12 14,5 14,5
Диаметр отверстия под резьбу, мм 2,5 3,3 4,2 5 6,8 8,5 10,2 12 14 15,5 17,5 19,5 21
Стандарт метчика DIN 371 DIN 371 DIN 371 DIN 371 DIN 371 DIN 371 DIN 376 DIN 376 DIN 376 DIN 376 DIN 376 DIN 376 DIN 376
НАЗНАЧЕНИЕ:

Метчик предназначен для нарезания внутренней метрической резьбы в сквозных отверстиях.

Спиральная подточка на заходной части метчика проталкивает вперёд в отверстие свёрнутую стружку, предотвращая закупоривание ею стружечных канавок. При этом смазочно-охлаждающая жидкость свободно подаётся в зону резания.

Специальный профиль и увеличенный задний угол уменьшают силы резания.

Покрытие TiN защищает поверхность инструмента, увеличивает твёрдость поверхности, уменьшает налипание стружки на метчик и усиливает эффект используемой смазочно-охлаждающей жидкости.

Направление резьбы: правая.
Для левой резьбы в обозначении метчика добавляется “-LH”.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Метчик является металлорежущим инструментом, который устанавливается на металлорежущих станках. Метчик предназначен для нарезания внутренней резьбы различных стандартов. При вращении метчика его режущие кромки, которые имеют форму острого клина, а также геометрическую форму и угол нарезаемой резьбы, удаляют слой металла, образуя необходимую резьбу в отверстии.


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Метчик изготовлен из высококачественной быстрорежущей стали HSS-E (М35, содержание 4,8% Со).

Покрытия предназначены для улучшения свойств быстрорежущей стали HSS-E при обработке различных материалов, что в конечном итоге увеличивает стойкость инструмента.

Устанавливается на станок при помощи резьбового патрона.
