Матрица M460

ROLLERI
ИталияИталия
Цена по запросу
Связь с ведущим специалистом

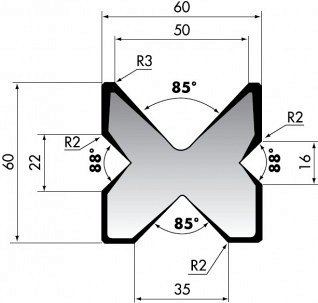

Тип матрицы: четырёхсторонняя

Угол матрицы: 88; 85°

Высота матрицы: 60 мм

Макс. усилие: 80 т/м

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования и технологий
Согласование оптимальной комплектации
Лучшие цены
Модель M460 M460/C M460/F
Длина матрицы, мм 835 415 805
(200+50+40+20+15+10+370+100)
Максимальное усилие, т/м 80 80 80
Вес, кг 15,5 7,5 15

Стандартные длины

Матрица T80-12-30, стандартные длины

Матрица T80-12-30, стандартные длины

   Матрица T80-12-30, стандартные длины

НАЗНАЧЕНИЕ:

Матрица с раскрытиями (ручьями) разной ширины и разными углами предназначена для гибки различных вариантов толщин листового металла. Имеет возможность поворота на любую из четырёх своих сторон. Изготовлена из качественной конструкционной стали C45 (560 - 710 Н/мм2). Рабочие поверхности закалены методом индукционной закалки до HRC 54 - 60 (1980 - 2200 Н/мм2). Все рабочие, крепёжные и стыковочные поверхности матрицы шлифованы.

На данной матрице возможна гибка листового металла на угол от 85° до 180°. Необходимый угол гибки может быть задан конкретной величиной вертикального перемещения траверсы листогиба, углом пуансона, закреплённого на ней, а также углом пружинения конкретного материала, который подвергается гибке.


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Матрица является гибочным инструментом. Устанавливается на листогибочный пресс и предназначена для гибки листового металла под заданным углом. Матрица применяется в паре с пуансоном. Обрабатываемый лист металла помещается между матрицей и пуансоном. Пуансон оказывает непосредственное давление на обрабатываемый лист металла сверху, вдавливая его в матрицу. Тем самым, обрабатываемый лист металла сгибается по всей своей длине на заданный угол, повторяя (в некоторых случаях приблизительно) форму и угол пуансона и матрицы.


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Для установки (стыковки) на листогибочном прессе нескольких матриц необходимо наличие подложки. Подложка центрируется по линии гиба и закрепляется на столе листогиба зажимными винтами с двух сторон. В подложку помещаются (стыкуются) матрицы и закрепляются в ней многочисленными зажимными винтами вдоль боковых сторон подложки.

Возможно изготовление на заказ нестандартного гибочного инструмента любой длины и типоразмера - специальных матриц, пуансонов, подложек и т.п.
