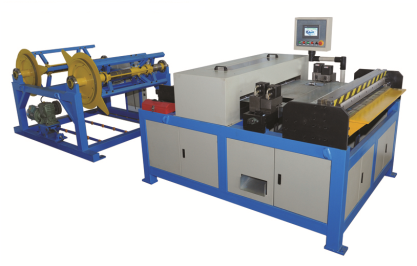

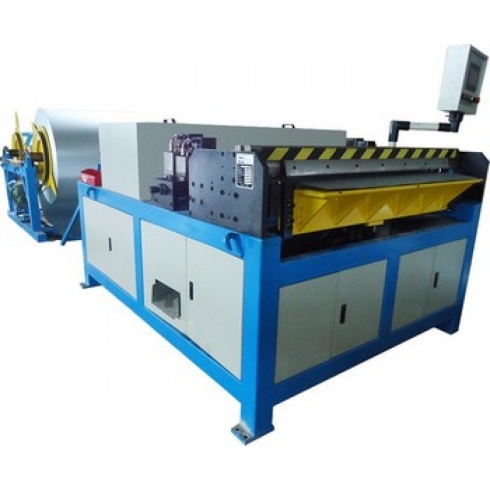

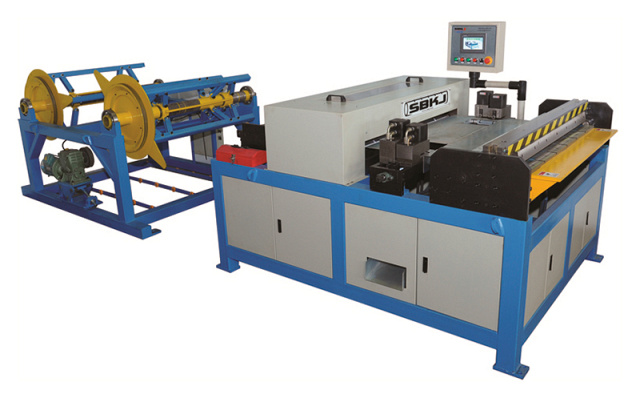

Автоматические линии для производства прямоугольных воздуховодов SBKJ. Серия SBAL-III

SBKJ
КитайКитай
Цена по запросу
Связь с ведущим специалистом

Макс. рабочая скорость линии: 18 м/мин

Толщина металла: 0,5 - 1,2 мм

Ширина металла: 1250; 1550 мм

Вес: 3250; 4000 кг

Преимущества 3

Высокая рабочая скорость - до 18 м/мин

В стандартную комплектацию входит двойной размотчик, грузоподъемностью, каждый по 8 тонн

ЧПУ станка на базе промышленного контроллера

Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Станок предназначен для производства прямых участков прямоугольных воздуховодов.

Линия SBAL-III состоит из разматывателя металлического листа, листоправильного устройства, системы нанесения ребер жесткости, системы угловой и прямоугольной высечек, и гидравлических листогиба и гильотины.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Широко применяются производителями систем вентиляции, воздушного отопления и воздухоочистки.

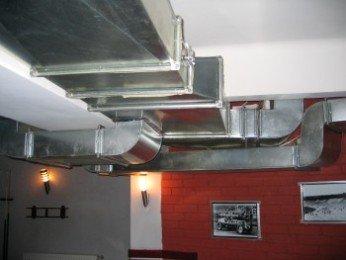

Прямоугольные воздуховоды – это воздуховоды с прямоугольным сечением, могут быть любого диаметра, обычно выполняются из оцинкованного листа или нержавеющей стали.

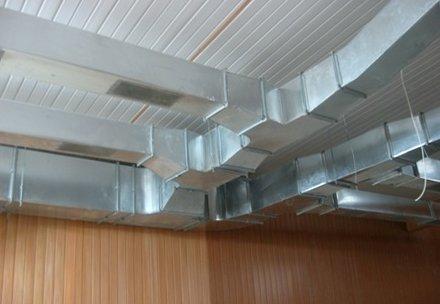

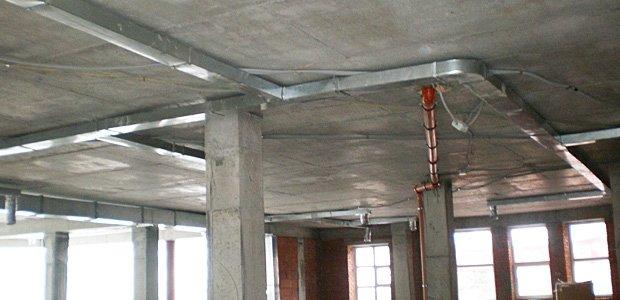

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

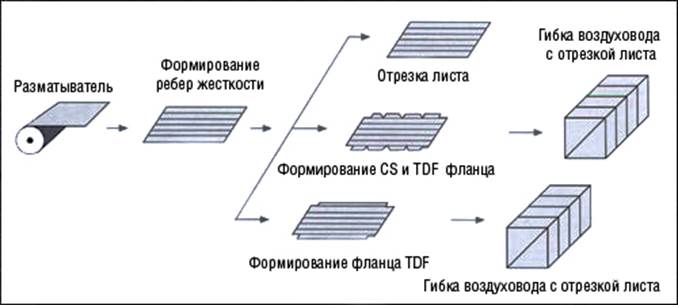

СХЕМА ОБРАБОТКИ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

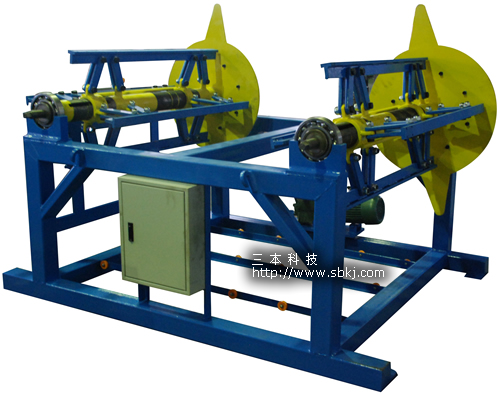

РАЗМАТЫВАТЕЛЬ РУЛОННОГО МЕТАЛЛИЧЕСКОГО ЛИСТА

Машина имеет двойной размотчик для быстрой переналадки с одной толщины на другую.

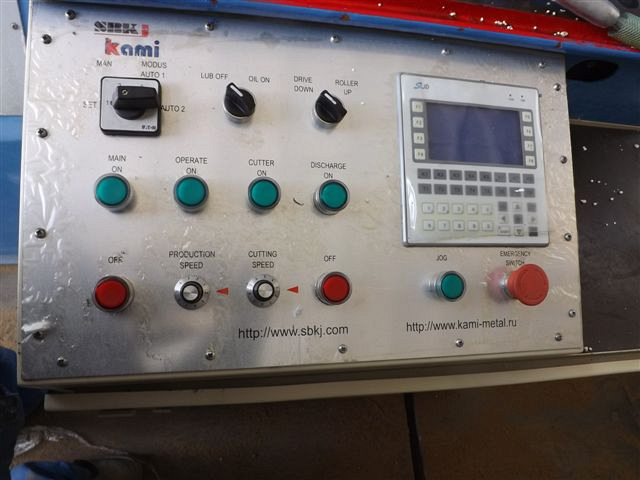

УПРАВЛЕНИЕ ОТ ЧПУ

Линия автоматически управляется от системы ЧПУ с высокоточными сервомоторами с обратной связью, что позволяет достичь высокой точности, производительности и надежности работы линии.

ВЫСОКАЯ РАБОЧАЯ СКОРОСТЬ И ТОЧНОСТЬ

Максимальная рабочая скорость линии – 18 м/мин.
Отклонение длины ± 0,5 мм. Отклонение диагональности ± 0,8 мм.
Использование данной линии позволяет получать до 1000 м² воздуховодов за смену.


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:


УГЛОВЫСЕЧНЫЕ ПРИСПОСОБЛЕНИЯ

Системы угловой и прямоугольной высечки.


ГИДРАВЛИЧЕСКИЙ ЛИСТОГИБ

С поворотной балкой и гидравлическая гильотина, отрезающая готовый воздуховод.


ЛИСТОПРАВИЛЬНОЕ УСТРОЙСТВО

И система нанесения ребер жесткости.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:


ДОПОЛНИТЕЛЬНЫЙ РАЗМОТЧИК
Модель SBS-III-1250 SBS-III-1550
Ширина листа, мм 1250 1550
Толщина листа, мм 0,5 – 1,2 0,5 – 1,2
Обрабатываемый материал оцинкованная сталь оцинкованная сталь
Максимальная скорость работы линии, м/мин 18 18
Смазка масло + легкая смазка масло + легкая смазка
Контроль точности, мм 0,002 – 0,01 0,002 – 0,01
Мощность, кВт 11 11
Режимы управления замкнутый цикл / разомкнутый цикл замкнутый цикл / разомкнутый цикл
Язык диалоговой системы китайский / английский китайский / английский
Режимы работы ручная настройка, автоматическая резка, автоматическая формовка ручная настройка, автоматическая резка, автоматическая формовка
Габаритные размеры:
Длина, мм 2300 2300
Ширина, мм 1800 2100
Высота, мм 1400 1400
Вес, кг 3250 4000
