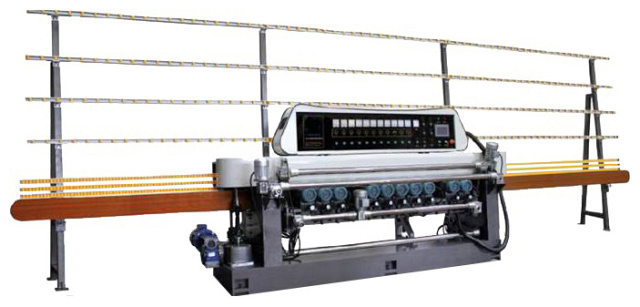

Станки для изготовления прямолинейного фацета. Модели XM361B PLC, XM371B PLC, XM471B PLC

Станки для изготовления прямолинейного фацета. Модели XM361B PLC, XM371B PLC, XM471B PLC
  • Мин. размер: 25 х 25 мм

    Толщина стекла: 3 - 19 мм

    Количество шпинделей: 10; 11; 12 шт.

    Макс. ширина фацета: 50; 60 мм

    Мощность: 25; 27; 28 кВт

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:

Узнать цену

Вы выбрали: Станки для изготовления прямолинейного фацета. Модели XM361B PLC, XM371B PLC, XM471B PLC

(не обязательное поле)

Заказать лизинговый расчёт

Вы выбрали: Станки для изготовления прямолинейного фацета. Модели XM361B PLC, XM371B PLC, XM471B PLC

Подобрать аналог

Вы выбрали: Станки для изготовления прямолинейного фацета. Модели XM361B PLC, XM371B PLC, XM471B PLC

  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ
  • В КРЕДИТ

НАЗНАЧЕНИЕ:

Предназначен для формирования, шлифовки и полирования прямолинейного фацета с заданным углом и шлифовки кромки стекла.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цеха по производству зеркал и стекольной продукции, в мебельном производстве в цехах стеклообработки, предприятиях строительного комплекса.



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


МАССИВНАЯ СТАНИНА

Сварная конструкция станины из толстостенного профильного металла соответствует всем нормативным требованиям по жесткости, изгибу и кручению. Высокая виброустойчивость станины обеспечивает качественное изготовление фацета.





КОНВЕЙЕРНЫЙ МЕХАНИЗМ ПОДАЧИ СТЕКЛА

  • В процессе обработки заготовка стекла удерживается в станке между пластинами базового и прижимного конвейеров. Прочные металлические звенья конвейера покрыты вулканизированной резиной. Это гарантирует надежность и стабильность системы транспортирования заготовки, что необходимо для получения качественного прямолинейного фацета.
  • Рабочая поверхность звеньев (траков) базового конвейера состоит из металлической подложки и отшлифованного резинового слоя, с максимальной погрешностью ± 0,01 мм. При необходимости любой трак можно снять и заменить. Движение конвейера по направляющим, сделанным с высокой точностью, исключают прогибы и провисания. Вся конструкция обеспечивает точное движение конвейера, исключая отклонение от заданной плоскости.
  • Рабочая поверхность звеньев прижимного конвейера изготовлена из мягкой резины, что обеспечивает необходимое давление для удержания веса заготовки во время процесса обработки.
  • Поверхность звеньев имеет специальную форму (демпфирующая поверхность), которая позволяет компенсировать неточности в фактической толщине стекла.
  • Конструкция главного конвейера обеспечивает несущую способность 150 кг на каждый метр длины заготовки.

РАБОЧИЙ ВХОДНОЙ/ВЫХОДНОЙ РАЗГРУЗОЧНЫЙ КОНВЕЙЕР

Обеспечивает удобную подачу стекла в зону обработки и выход обработанного изделия из зоны обработки с помощью транспортировочных армированной ленты итальянской компании Barberi.

ЕДИНЫЙ ПРИВОД ПОДАЧИ

Работа загрузочного конвейера, механизма подачи и разгрузочного конвейера осуществляется от одного мотор-редуктора с вариатором, что обеспечивает надежную синхронизацию скоростей подачи всех механизмов. Достигается равномерность подачи на всем протяжении процесса обработки.

ЕДИНЫЙ ПРИВОД ПОДАЧИ

Натяжение конвейера осуществляется с помощью винтов, что обеспечивает равномерное перемещение подаваемой заготовки.

УЗЛЫ РАСПОЛОЖЕНИЯ ШПИНДЕЛЕЙ

Данные узлы — важнейший элемент любого станка. Жестко установленный на валу шпинделя чашечный шлифовальный круг обеспечивает обработку фацета высокого качества. Крепление шлифовального круга обеспечивается с помощью механической системы фиксации. Установленный на жестком шпинделе чашечный шлифовальный круг обеспечивает надежную, без вибраций, обработку кромки с высоким качеством. Комплектация станка электродвигателями с нормативами СЕ обеспечивает надежность и долговечность его работы.

РОЛИКОВЫЕ ВЕРТИКАЛЬНЫЕ ПОДДЕРЖИВАЮЩИЕ НАПРАВЛЯЮЩИЕ

Обеспечивают надежное базирование стекла в вертикальной плоскости на всех этапах обработки от загрузки до выгрузки. Расположение роликов по высоте позволяет обрабатывать стекла различных размеров. Ролики выполнены из материала, устойчивого к истиранию и изнашиванию.

ТОНКАЯ НАСТРОЙКА ПОЛИРОВАЛЬНЫХ ШПИНДЕЛЕЙ

Регулировка полировальных шпинделей (подвод к стеклу) и задание усилия прижима осуществляется с помощью пневмоцилиндров. Осуществляется более тонкая настройка, что позволяет компенсировать износ полировальных кругов и обеспечить высокое качество обрабатываемой поверхности фацета стекла.

ЭЛЕКТРОДВИГАТЕЛИ ШПИНДЕЛЕЙ

Комплектация станка электродвигателями производства ABB с нормативами СЕ обеспечивает надежность и долговечность его работы.

НАПРАВЛЯЮЩИЕ ШЛИФОВАЛЬНОГО АГРЕГАТА

Жесткие высокоточные направляющие, из закаленной стали, обеспечивают точное  параллельное перемещение шпинделей с помощью рукояти с делениями

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ШПИНДЕЛЕЙ

Настройка шлифовальных агрегатов на величину съема осуществляется с помощью рукоятки с делениями с точностью до 0,05 мм.

СИСТЕМА ОХЛАЖДЕНИЯ

Станок оборудован системой рециркуляции охлаждающей жидкости. В комплект входит два бака для замкнутой циркуляции воды. Баки выполнены из нержавеющей стали, что обеспечивает их долговечность и исключает любую возможность коррозии.

Первый бак - для охлаждения водой инструмента шлифовальной группы, второй бак - для полировальной группы кругов с раствором оксида церия инструментом полировальной группы. Система охлаждения осуществляет эффективную подачу воды на инструмент.



АМПЕРМЕТРЫ НАГРУЗКИ ПРИВОДА ШПИНДЕЛЬНЫХ УЗЛОВ

Для каждого двигателя привода шлифовальных и полировальных агрегатов на пульте управления установлены амперметры, позволяющие визуально отслеживать нагрузку на инструмент при обработке кромки на стекле. Обеспечивается наиболее рациональный режим обработки, исключающий перегрузку электродвигателей.

ПАНЕЛЬ УПРАВЛЕНИЯ СТАНКОМ И СИСТЕМА БЕЗОПАСНОСТИ

Эргономичная и удобно расположенная на передней части станка панель управления обеспечивает удобство обслуживания и управления станком. Наличие кнопки аварийного останова на входе станка обеспечивает повышенную безопасность работы на станке.

ЦЕНТРАЛИЗОВАННЫЙ УЗЕЛ СМАЗКИ

Позволяет осуществлять смазку в труднодоступных местах направляющих шпиндельных узлов, звеньев конвейерных цепей, приводов и т.д. Обеспечивается удобство технического обслуживания и снижается износ узлов и механизмов.

ПАНЕЛЬ УПРАВЛЕНИЯ PLC

Удобно расположенная панель управления, установленная в передней части станка, предназначена для осуществления ввода, регулировки и контроля всех процессов обработки стекла. Основные приборы, осуществляющие контроль агрегатов, позволяют в автоматическом режиме прослеживать нагрузки на шлифовальные круги во время обработки кромки стекла.
РЕГУЛИРУЕМЫЙ С PLC УГОЛ ИЗГОТОВЛЕНИЯ ФАЦЕТА
БЕССТУПЕНЧАТАЯ РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ
СИСТЕМА ОСНОВНОГО КОНВЕЙЕРА НА ШАРИКОПОДШИПНИКАХ
ЕДИНЫЙ ПРИВОД ПОДАЧИ
ИНДИКАТОРЫ НАГРУЗКИ
ПЛОСКИЙ ЭЛАСТИЧНЫЙ КОНВЕЙЕР ОБЕСПЕЧИВАЕТ ПЛАВНОЕ ПЕРЕМЕЩЕНИЕ СТЕКЛА.
ЭЛЕКТРОДВИГАТЕЛИ С НОРМАТИВОМ EC
ЦИФРОВЫЕ СЧЁТЧИКИ НАСТРОЙКИ ШПИНДЕЛЕЙ
ЦЕНТРАЛИЗОВАННЫЙ УЗЕЛ СМАЗКИ
ГАЛЬВАНИЧЕСКАЯ ОБРАБОТКА ДЕТАЛЕЙ
НАДЕЖНАЯ СИСТЕМА БЕЗОПАСНОСТИ
УЗЛЫ КОНТАКТИРУЮЩИЕ С ВОДОЙ ВЫПОЛНЕНЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
ТРАКИ ОСНОВНОГО И ПРИЖИМНОГО КОНВЕЙЕРА ПЕРЕМЕЩАЮТСЯ ДВУМЯ ЦЕПЯМИ НА КАЖДОМ КОНВЕЙЕРЕ
УДОБНЫЙ ИНТЕРФЕЙС
РЕЦИРКУЛЯЦИЯ ЦЕРИЯ


СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:


АЛМАЗНЫЕ КРУГИ ДЛЯ ФОРМИРОВАНИЯ ФАЦЕТА


ПЕРИФЕРИЙНЫЙ КРУГ ДЛЯ ШЛИФОВКИ КРОМКИ СТЕКЛА

РЕЗИНО-АЛМАЗНЫЕ КРУГИ ДЛЯ ШЛИФОВКИ ФАЦЕТА

ПОЛИРОВАЛЬНЫЕ КРУГИ

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
МОЙКА ОСНОВНОГО КОНВЕЙЕРА
