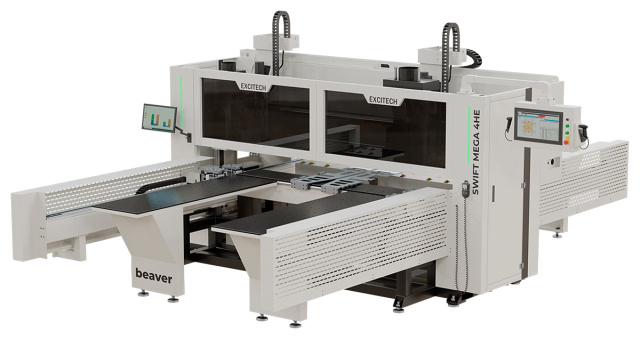

Автоматический сверлильно-присадочный центр с ЧПУ Beaver SWIFT MEGA 4HE
Китай
Модели серии:
SWIFT MEGA 4HE
Количество присадочных голов: 4 шт.
Конфигурация присадочных голов:
Вертикаль: 24 / Горизонт.: 8 (2+2, 2+2) пила
Вертикаль: 18 (9+9)

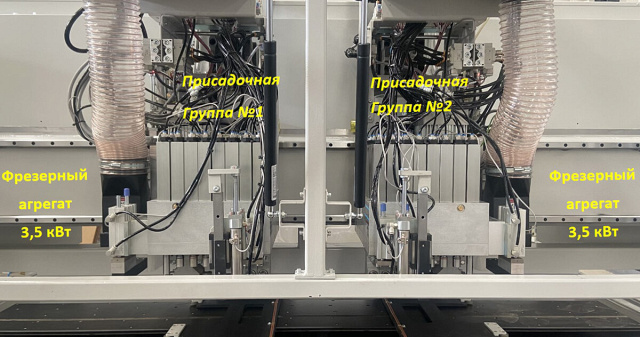

Фрезерный узел:
Мощность шпинделя (верх / низ): 3,5 кВт
Частота вращения шпинделя (верх / низ):
18 000 об/мин
Макс. ширина заготовки: 1250 мм
Макс. скорость перемещения по осям
X / Y / Z: 140 / 80 / 40 м/мин
Вес: 5800 кг
Преимущества
- По производительности один станок Beaver MEGA равен двум присадочным центрам Beaver 2HE
- Обслуживается одним оператором

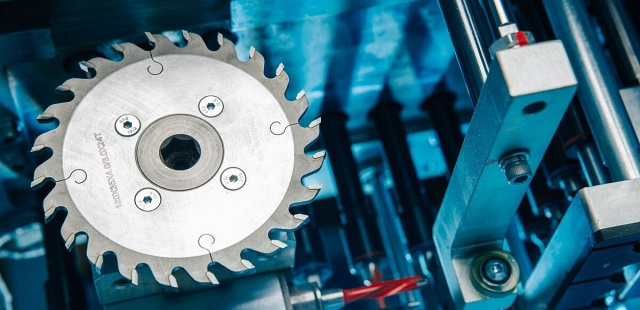

- Две пазовальные пилы Ø 100 мм
- Ощутимая экономия площади в цеху (MEGA занимает на 35% меньше площади чем 2 отдельных станка)
- Выгодная стоимость покупки MEGA (цена на 15% ниже чем два отдельных станка)
Модель
SWIFT MEGA 4HE
Позиционирование заготовки перед обработкой
горизонтально
Одновременная обработка двух заготовок за один установ
+
Количество сторон обработки заготовки за один установ, шт.
6
Длина обрабатываемой заготовки (мин. - макс.), мм
200 - 3000
Ширина обрабатываемой заготовки (мин. - макс.), мм
50 - 1250
Толщина обрабатываемой заготовки (мин. - макс.), мм
10 - 60

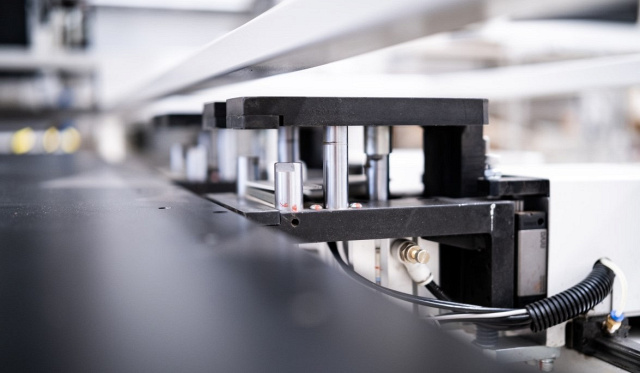

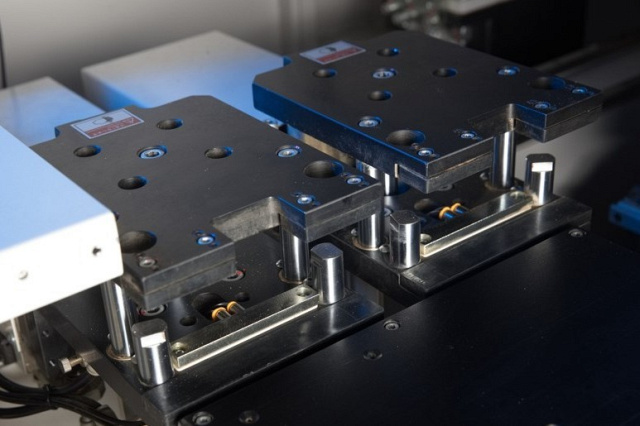

Количество пневматических захватов, шт.
2
Максимальная скорость перемещения по осям X / Y / Z, м/мин
140 / 80 / 40

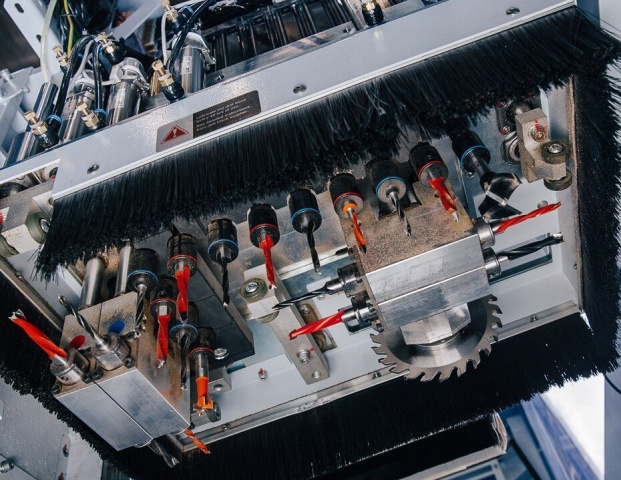

Количество присадочных голов, шт.
4
Мощность присадочных голов (верх. / нижн.), кВт
2,2 / 1,7

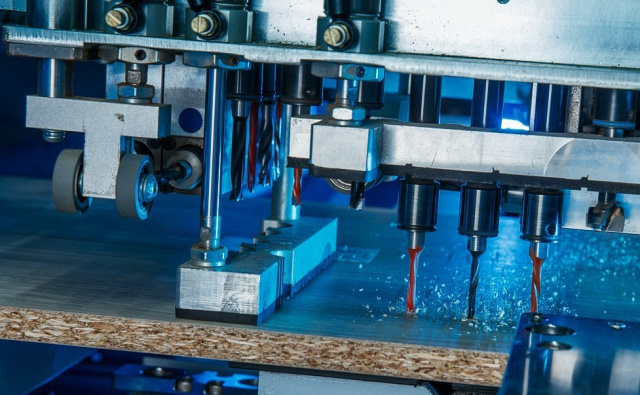

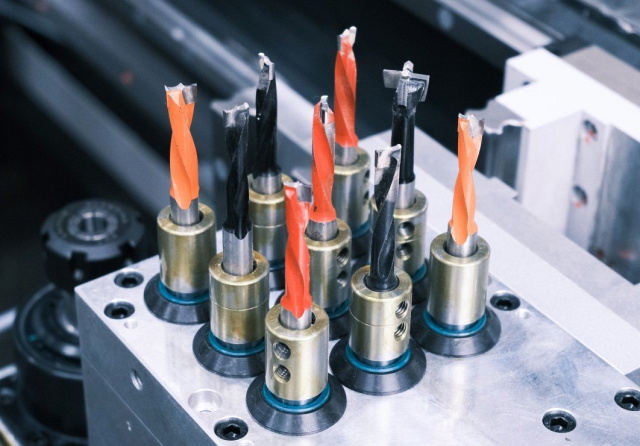

Количество шпинделей для сверления в пласть заготовки (сверху), шт.
24 (12+12)
Количество шпинделей для сверления в пласть заготовки (снизу), шт.
18 (9+9)
Количество шпинделей для сверления в торцы заготовки, шт.
8 (2+2; 2+2) + 8 (2+2; 2+2)
Максимальная длина сверла, мм
70
Максимальный диаметр сверла, мм
35
Пазовальная пила
есть

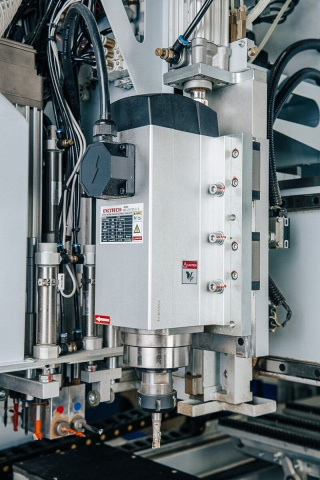

Верхний фрезерный шпиндель
+
Мощность верхнего фрезерного шпинделя, кВт
3,5
Тип цанги верхнего фрезерного шпинделя
ER35
Частота вращения верхнего фрезерного шпинделя, об/мин
18 000
Автоматическая смена инструмента
нет
Магазин инструмента
-
Тип инструментального патрона (для автосмены)
-
Количество ячеек в магазине инструмента, шт.
-
Нижний фрезерный шпиндель
+
Мощность нижнего фрезерного шпинделя, кВт
3,5
Тип цанги нижнего фрезерного шпинделя
ER25
Частота вращения нижнего фрезерного шпинделя, об/мин
18 000
Частота вращения шпинделей присадочных голов, об/мин
4500

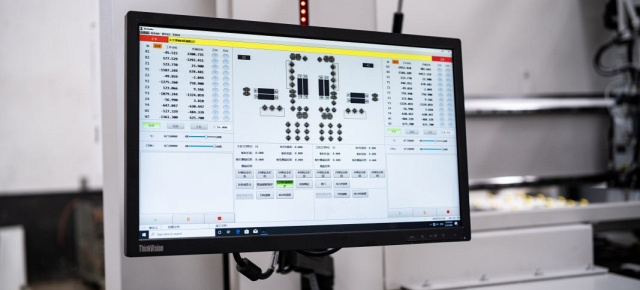

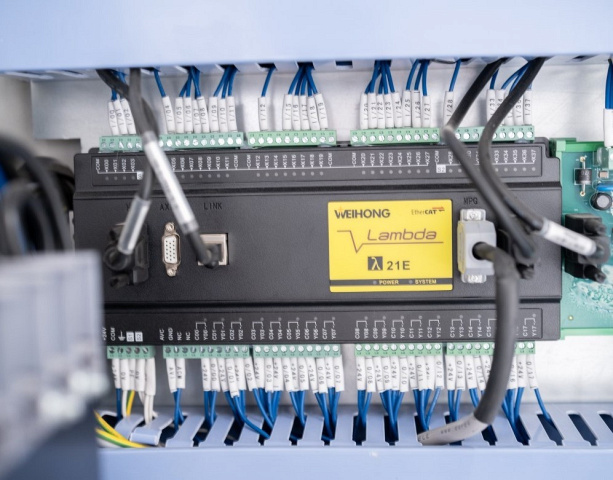

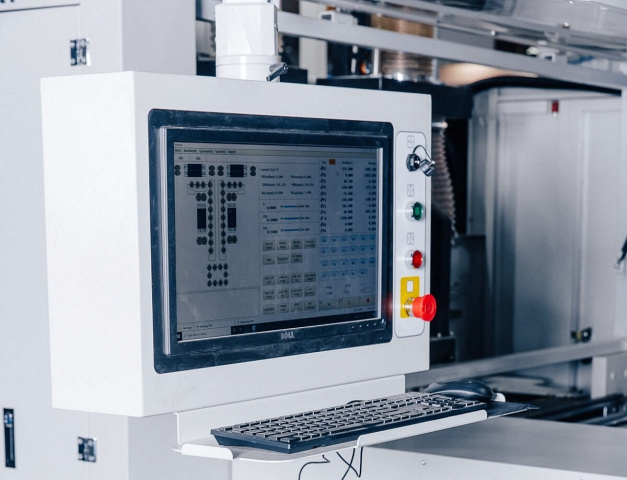

Система ЧПУ
WEIHONG
Интерфейс на русском языке
+
Базовое программное обеспечение на русском языке
+
Офисная версия базового программного обеспечения
опция
Адаптация для работы с ПО "Базис-Мебельщик"
+

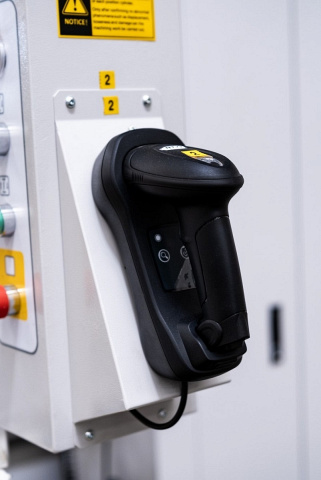

Ручной сканер для работы со штрихкодами
+
Ручной пульт управления с маховиком
+
Автоматический конвейер выгрузки деталей
-
Кондиционер электрошкафа с фреоном
-
Система контрольного измерения заготовок перед обработкой
+

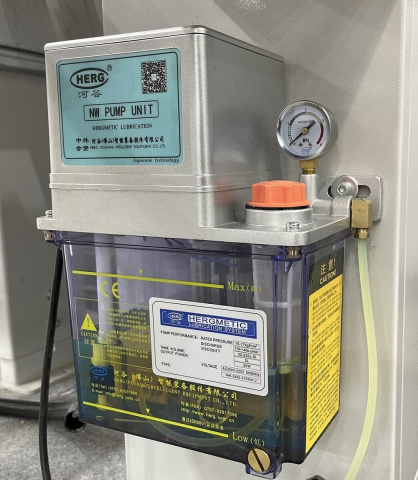

Автоматическая централизованная смазка направляющих и подшипников
+
Напряжение, В
380
Частота тока, Гц
50
Давление в пневмосистеме, МПа
0,7
Общая установленная мощность, кВт
26
Количество и диаметры аспирационных выходов (верхн. / нижн.), шт. * мм
2 * 200 / 2 * 150
Длина, мм
6500
Ширина, мм
3700
Высота, мм
2015
Вес, кг
5800
* Указанные технические характеристики оборудования носят справочный характер и могут корректироваться на усмотрение завода-изготовителя в рамках процесса постоянной модернизации и улучшения эксплуатационных качеств оборудования.

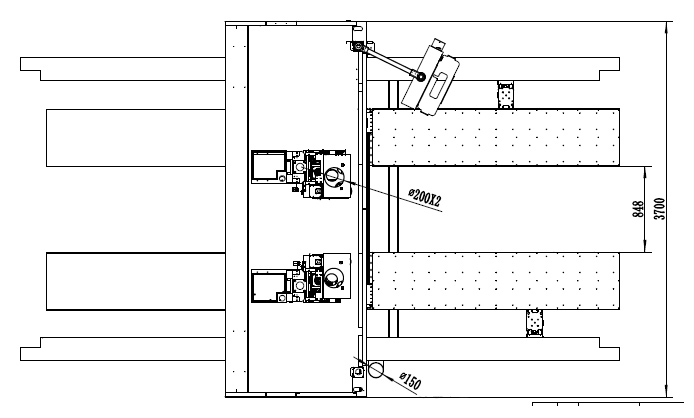

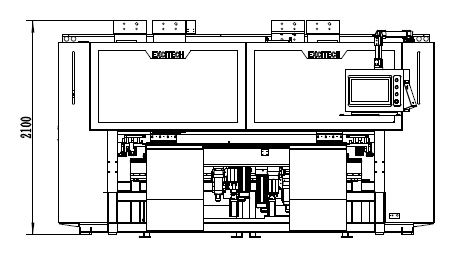

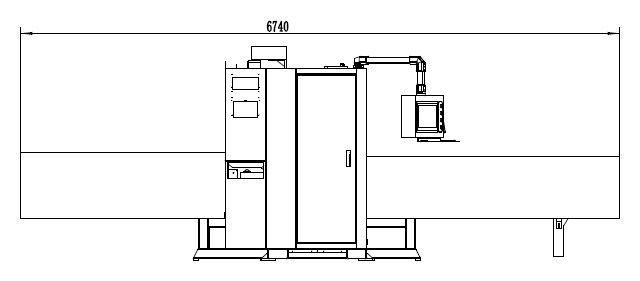

Габаритные размеры
