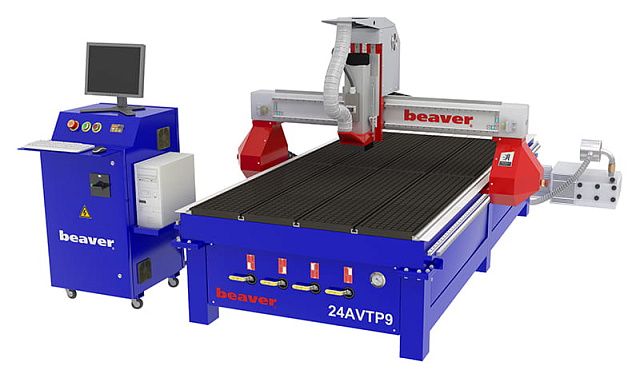

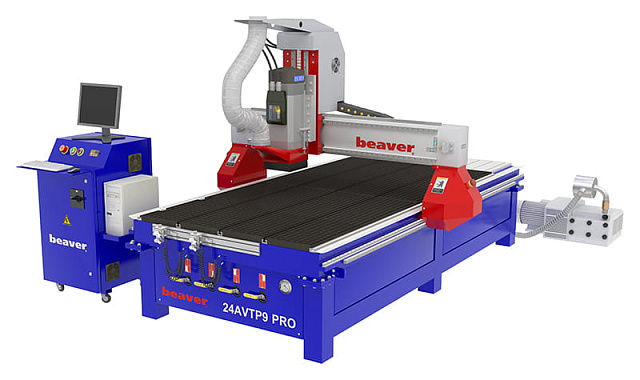

Фрезерный станок с ЧПУ Beaver. Модель 24AVTP9
Зона обработки, мм:
X - 1220, Y - 2440, Z - 300
Шпиндель: 9,0 кВт
Частота вращения: 0 - 24 000 об/мин
Смена инструмента: полуавтоматическая
Вес: 1450 кг
| Модель | 24AVTP9 |
| Размеры рабочего стола, мм | 1260 х 2500 |
| Размеры вакуумного стола, мм | 1220 х 2440 |
| Размеры зоны обработки X и Y, наибольшие, мм | 1220 х 2440 |
| Перемещение шпинделя по оси Z, мм | 300* |
| Тип передачи по осям X, Y | косозубая шестерня-рейка |
| Тип рабочего стола | Комбинированный вакуумный с «Т»- пазами крепления |
| Тип электродвигателей перемещения | шаговые |
| Система смены инструмента | Полуавтоматическая (универсальный патрон ISO30, смена по нажатию кнопки) |
| Максимальная скорость рабочего хода, м/мин | 0 - 15** |
| Максимальная скорость холостого хода, м/мин | 0 – 25 |
| Частота вращения шпинделя, об/мин | 0 – 24 000 |
| Мощность шпинделя, кВт | 9,0 |
| Тип охлаждения шпинделя | воздушное (независимое) |
| Тип цанги | ER32 |
| Посадочный диаметр инструмента, наибольший, мм | 20 |
| Производительность вакуумного насоса, м³/час | 160 |
| Мощность вакуумного насоса, кВт | 4,0 |
| Напряжение, В | 380 |
| Частота тока, Гц | 50 |
| Общая установленная мощность, кВт | 15,7 |
| Габаритные размеры (в упаковке): | |
| Длина, мм | 3140 |
| Ширина, мм | 2130 |
| Высота, мм | 1250 |
| Вес, кг | 1450 |
* данное значение зависит от множества факторов, таких как обрабатываемый материал, инструмент, глубина фрезерования и т.д.
НАЗНАЧЕНИЕ:
Станок предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезерование).
Виды обрабатываемых материалов:
Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбонатом), гетинакс, искусственный камень, акриловое стекло и оргстекло, модельный пластик и т.п.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Мебельное производство:
- Простые и сложные фасады (в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных;
- Отделка интерьеров:
- Элементы каминов и бильярдных столов, барельефы и многое другое, все это с резьбой любой сложности;
- Фигурные наличники на окна и двери с резьбой насквозь;
- Декоративные элементы для украшения деревянных домов, бань, ресторанов и гостиниц;
- Балясины из доски для отделки веранд и беседок, ограды и т.д.;
- Художественная резьба (изображения людей и зверей), сувенирная продукция, шкатулки, письменные наборы, часы и т.д.;
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку;
- Изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой;
- Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.;
- Изготовление инкрустация для дверей из ценных пород дерева;
- Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу и модельный пластик;

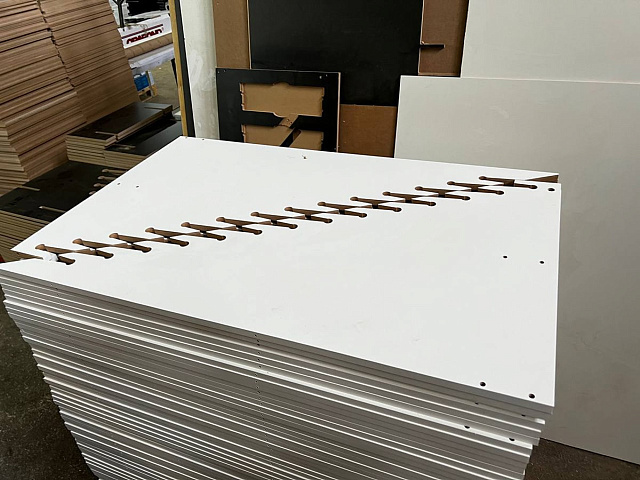

- Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
«2D-ОБРАБОТКА»

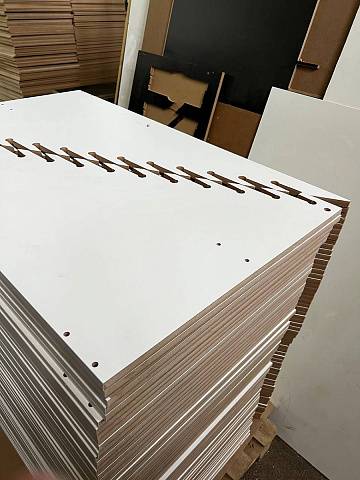

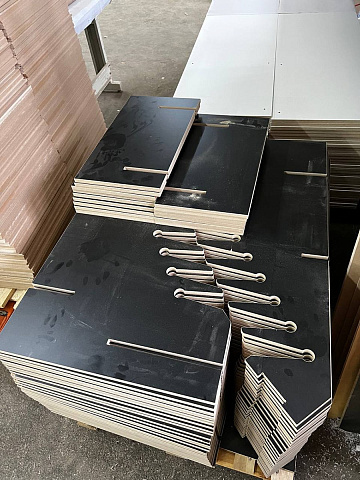

Различные пластики, ПВХ, акрил и другие материалы.
Массив древесины
«3D-ОБРАБОТКА»
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

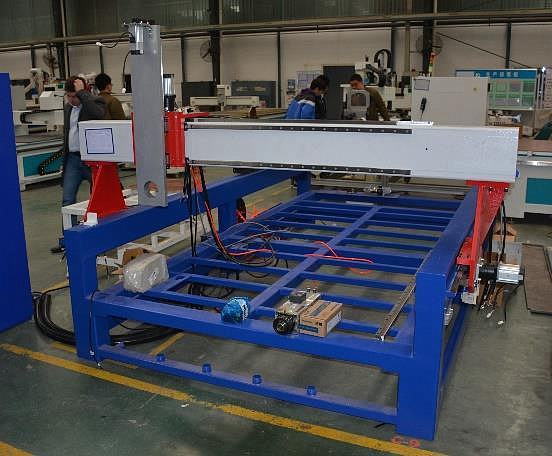

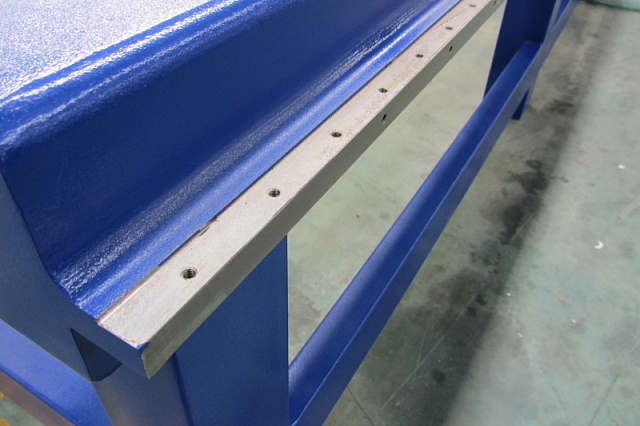

| | ДВУСОСТАВНАЯ СБОРНАЯ МАССИВНАЯ СТАЛЬНАЯ СТАНИНА Собрана из двух цельносварных частей, выполненных из толстостенных стальных труб прямоугольного сечения толщиной 6 - 8 мм, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки станин за одну установку на металлообрабатывающих центрах с ЧПУ. Это дает возможность получить гарантированно высокую точность и качество при обработке заготовок любых размеров.
|

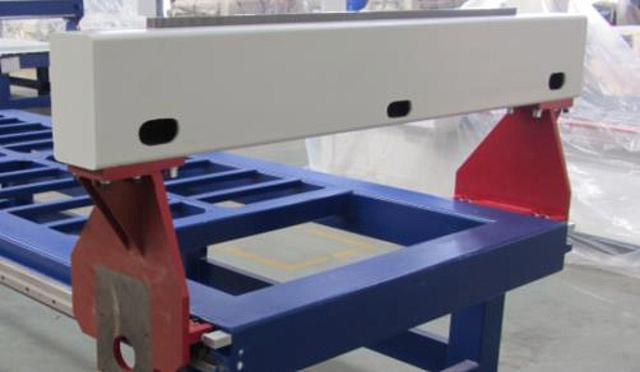

| | УСИЛЕННАЯ КОНСТРУКЦИЯ ОПОР ПОРТАЛА Портал установлен на литые чугунные опоры, увеличивающие жесткость конструкции портала, а также повышающие устойчивость к деформациям.Увеличенная базовая опорная площадка имеет «Т» образную форму с шестью крепежными отверстиям, что позволяет значительно увеличить нагрузочные показатели станка, без потери качества обработки. Опора портала Опора портала (старая конструкция) (новая конструкция)
|
| | МАССИВНЫЙ СТАЛЬНОЙ ПОРТАЛ Изготовлен из толстостенных стальных труб прямоугольного сечения толщиной 8 мм (усиленных до 16 мм в местах сопряжений), что обеспечивает высокую степень жесткости портала станка, устойчивостькстатическим и динамическим нагрузках. Высокая геометрическая точность фрезерованных площадок под направляющие достигается за счет технологической возможности обработки порталов за одну установку на металлообрабатывающих центрах с ЧПУ. Данная конструкция возможность получить гарантированно высокую точность и качество при обработке заготовок практически из любых материалов на предельно возможных максимальных скоростях обработки.
|
| | ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ «THK» (ЯПОНИЯ) За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Станки beaver - единственные станки для деревообработки, на которые устанавливаются направляющие premium класса «THK». |
| | СИСТЕМА КАРТРИДЖНОЙ СМАЗКИ НАПРАВЛЯЮЩИХ «THK-LACS» (ЯПОНИЯ) Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве. Данная картриджная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала. Самосмазывающиеся подшипники THK способны работать до 5000 км без обслуживания. Превосходная защита от пыли, особенно в производстве мебели и деревообработке. |
| | КОЖУХИ ДЛЯ ЗАЩИТЫ НАПРАВЛЯЮЩИХ Имеют специальный форму и изгиб предотвращающий попадание обрезков и пыли на направляющие в процессе обработки. |

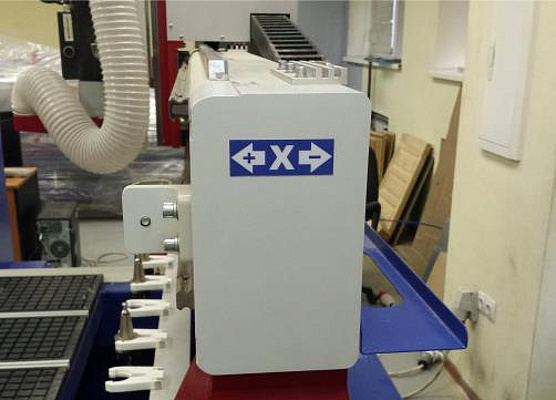

| | УСИЛЕННАЯ КОНСТРУКЦИЯ ШПИНДЕЛЬНОЙ ПЛОЩАДКИ В целях снижения уровня вибраций во время обработки проведена модернизация шпиндельной площадки. Увеличено сечение литой конструкции, добавлены дополнительные ребра жесткости, а также установлены усиленные направляющие и ШВП. Данная модернизация повысила скоростные характеристики особенно во время обработки с трехосевой интерполяцией. |
| | ПРОМЫШЛЕННЫЙ ЭЛЕКТРОШПИНДЕЛЬ 9,0 КВТ - 24 000 ОБ/МИН В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (24 000 об/мин) и увеличенная мощность (9,0 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления различной продукции с высоким качеством. Охлаждение двигателя принудительное от вентилятора, работающего независимо от режимов работы станка. Позволяет использовать его даже в условиях повышенных температур при работе на низких оборотах не опасаясь повреждений из-за перегрева. В шпинделе установлены необслуживаемые керамические подшипники рассчитанные на работу в тяжелых условиях. |
| | ДАТЧИК АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет:
Станок производит калибровку полностью в автоматическом режиме, исключая ошибки связанные с неточными действиями оператора, что в свою очередь способствует снижению брака. |
| | КОСОЗУБЫЕ ПЕРЕДАЧИ ШЕСТЕРНЯ – РЕЙКА ПО ОСЯМX–Y«WMH-Herion» (ГЕРМАНИЯ) В отличие от передач с прямыми зубьями, косые входят в зацепление постепенно, а не сразу по всей длине. Косозубое зацепление не имеет зоны однопарного зацепления. В прямозубой передаче нагрузки на зубья прикладывается мгновенно. Зубья в косозубых передачах нагружаются постепенно по мере захода их в зону зацепления, в зацеплении всегда находится как минимум две пары зубьев. Данные факторы определяют плавность работы косозубого зацепления, а также снижение шума и дополнительных динамических нагрузок по сравнению с прямозубым зацеплением. Использование косозубых передач в конструкциях фрезерных станков с ЧПУBeaverпозволило значительно повысить нагрузочные характеристики и увеличить скоростные показатели. |
| | ШАГОВЫЕ ДВИГАТЕЛИ ОСЕВОГО ПЕРЕМЕЩЕНИЯ (4 ДВИГАТЕЛЯ) Установленные на каждом узле для перемещения по всем осям, обеспечивают точное позиционирование портала и шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные шаговые двигатели хорошо зарекомендовали себя высокой степенью надежности. Шаговый электродвигатель – это электромеханическое устройство, преобразующее сигнал управления в угловое перемещение ротора с фиксацией его в заданном положении. Современные шаговые двигатели являются, по сути, синхронными двигателями без пусковой обмотки на роторе, что объясняется частотным пуском шагового двигателя. Последовательная активация обмоток двигателя вызывает дискретные угловые перемещения (шаги) ротора. |
| | ПЛАНЕТАРНЫЕ РЕДУКТОРЫ «SHIMPO-NIDEC» (ЯПОНИЯ) ПО ОСЯМX,Y Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы «SHIMPO-NIDEC» позволили значительно улучшить показатели оборудования, а именно:
|
| | ВАКУУМНЫЙ НАСОС ПОВЫШЕННОЙ ПРОИЗВОДИТЕЛЬНОСТИ Высокопроизводительный пластинчато-роторный безмасляный насос обеспечивает суммарную производительность до 160 м³/час, что гарантирует надежную фиксацию деталей, а это в свою очередь, дает возможности проводить обработку на максимальных скоростях подачи за один проход без риска смещения деталей даже небольшого размера. |
| | КОМБИНИРОВАННЫЙ ВАКУУМНЫЙ СТОЛ С «Т» - ПАЗАМИ Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Такая конструкция дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки. Вакуумный стол разбит на четыре зоны для удобства фиксации заготовок различных габаритов. Все модели станков Beaver с возможностью вакуумного крепления заготовок имеют специальную конструкцию стола, который позволяет крепить заготовку, как при помощи вакуума, так и при помощи механических зажимов. Это позволяет отключить вакуумный насос и экономить электроэнергию в случае обработки не требующей частой смены заготовок или обгонки по периметру заготовки. Вакуумный стол изготавливается из цельного листового материала, в котором фрезеруются пазы под алюминиевый профиль для крепления механических зажимов (струбцин). В данной конструкции отсутствуют какие-либо переклейки, что гарантирует стабильность работы вакуумного стола на протяжении всего срока службы оборудования. |
| | ШКАФ УПРАВЛЕНИЯ Шкаф управления - самый основной элемент станка и от его надежности зависит дальнейшая стабильная работа станка. Шкаф управления станкомbeaver 24AT5 оснащен комплектующими ведущих мировых производителей (Delta, Schneider, Omron, Telemecanique,Siemens) скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий. Все компоненты и соединения расположены на строго отведенных местах и имеют легкий доступ для контроля и обслуживания. |
| | ПРОМЫШЛЕННЫЕ СИСТЕМЫ ЗАПУСКА Промышленные системы запуска и выключения электросистем станка надежно защищены от внешних воздействий и имеют класс защиты соответствующий работе на промышленных предприятиях. Гарантирована исправная работа во время всего срока службы оборудования. |
| | СИСТЕМА ПРИНУДИТЕЛЬНОГО ОХЛАЖДЕНИЯ СТОЙКИ ЧПУ Система принудительного охлаждения в передней и задней части стойки позволяет всем управляющим компонентам работать в нормальном режиме, даже в условиях повышенных температур. |
| | ПРОГРАММИРУЕМЫЕ ЛОГИЧЕСКИЕ КОНТРОЛЛЕРЫ (ПЛК) «OMRON» (ЯПОНИЯ) Компактные промышленные контроллеры«Omron»для управления оборудованием обладают всеми функциями, которые необходимы для управления станками и другим оборудованием, включая прекрасно реализованную функцию позиционирования. С успехом используются на всех станкахBeaverи отлично зарекомендовали себя как высоконадежное и стабильное электрооборудование. |
| | ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ ФИРМЫ «DELTA» (ТАЙВАНЬ) Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают достижение максимального момента на валу двигателя и возможность прямого управления этим моментом. |
| | ЭЛЕКТРОКОМПОНЕНТЫ СТОЙКИ «SCHNEIDER» (ГЕРМАНИЯ) Все ответственные электрокомпоненты органов управления станка изготовлены известным мировым лидером в данной отрасли компанией Schneider Electric. |
| | ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ ПО ОСЯМ X И Y Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве. |
| | АСПИРАЦИОННЫЙ КОЖУХ НА ЭЛЕКТРОШПИНДЕЛЬ Уже в базовой комплектации станок комплектуется аспирационным кожухом, который устанавливается непосредственно на электрошпиндель станка и перемещается вместе с ним во время обработки, локализуя зону интенсивного выброса стружки и пыли. Подключив к кожуху аспирационную установку через гибкий воздуховод вся пыль и стружка эффективно удаляются в накопитель установки, а воздух фильтруется и возвращается обратно в цех. |
| | СИСТЕМА ПОДГОТОВКИ СЖАТОГО ВОЗДУХА Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования. |
| | КРОНШТЕЙН ДЛЯ ФИКСАЦИИ ИНСТРУМЕНТАЛЬНОГО ПАТРОНА Значительно увеличивают скорость и упрощают процесс замены инструмента в инструментальном патроне, снижая риски его повреждения и падения, а также недостаточного усилия затягивания инструмента в цанге. |
| | СИСТЕМА УПРАВЛЕНИЯ «NC STUDIO» Одна из самых доступных и надежных систем управления:
Поставляется с платой, уствновленной внутри силового шкафа фрезерного станка с ЧПУ и выполняет функции объединения всех силовых управляющих контуров и датчиков положения инструмента и портала. Плата управления монтируется в PСI слот персонального компьютера на материнских платах размерности ATX и miniATX. |
| | ИНСТРУМЕНТАЛЬНЫЙ ПАТРОН Инструментальные патроны ISO30 (1 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента до 20 мм. |
| | ЯЩИК ДЛЯ ИНСТРУМЕНТА (ЗИП) Эргономичный инструментальный ящик включающий набор фрез и цанг, смазочный комплект, набор ключей и т.д. |
| | ТРАНСПОРТНАЯ УПАКОВКА Качественная транспортная упаковка – это 100% гарантия того, что оборудование прибудет к Вам в идеальном состоянии. Упаковка надежно защищает станок от воздействия окружающей среды, осадков и возможных механических повреждений при погрузке и разгрузке в процессе транспортировки оборудования. |
| | ОБЯЗАТЕЛЬНЫЕ ИСПЫТАНИЯ В ЛАБОРАТОРИИ КОНТРОЛЯ КАЧЕСТВА Завод-изготовитель гордится своей лабораторией контроля качества обработки, т.к. это является одной из важнейшей составляющей надежности оборудования и долгих лет стабильной работы. Обязательные испытания точности обработки станка происходят с помощью высокоточного измерительного оборудования известного мирового производителя - компании Renishaw. Если точность позиционирования станков с ЧПУ соответствует требованиям, то окружность, представляющая траекторию перемещения рабочего органа, будет точно соответствовать запрограммированной круговой траектории. На практике же, радиус реальной окружности отклоняется от радиуса запрограммированной окружности. Таким образом, если бы было возможно точно измерять координаты фактической круговой траектории и сравнивать их с заданной в программе траекторией, то пользователь получил бы критерий оценки технического состояния станка. Именно этот подход лежит в основе работы системы ballbar, которая представляет собой отраслевой стандарт для диагностики технического состояния станков. Сердцем системы является сам датчик ballbar – прецизионный телескопический линейный датчик с высокоточными сферами, установленными с двух сторон. При использовании системы, сферы датчика фиксируются в магнитных держателях с высокой повторяемой точностью базирования. Один из этих держателей крепится на столе станка, а другой – в шпиндель станка или корпус шпинделя. Такая конструкция позволяет с помощью датчика ballbar измерять чрезвычайно малые отклонения радиуса по мере того, как на станке описывается запрограммированная круговая траектория. Полученные данные используются для расчета суммарных показателей точности позиционирования (круглости, отклонения от окружности) в соответствии с такими международными стандартами, как ISO 230-4 и ASME B5.54, государственного стандарта Российской Федерации ГОСТ 30544—97. Результаты выводятся в графическом и численном виде, что обеспечивает наглядность и удобство в процессе выявления ошибок станка. На данный момент оборудование «Beaver» является единственным оборудованием с ЧПУ данного класса, при настройке и тестировании которого используется такое диагностическое оборудование. |
| | ТЕХПОДДЕРЖКА (Technical Support) 8-800-1000-111 Технические специалисты нашей компании, имеющие огромный опыт работы и программирования трех, четырех и пятиосевых станков готовы оказать поддержку по вопросам эксплуатации оборудования, а также разработать и предоставить постпроцессоры под используемое Вами программное обеспечение. В случае необходимости дополнительного обучения оператора возможна организация выезда специалиста для его проведения. |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| № | Наименование | Кол-во, шт. | Примечание |
| 1 | Электрошпиндель «СSS» | 1 | 9,0 кВт 24 000 об/мин, ER32 |
| 2 | Инструментальный патрон | 1 | ISO30 |
| 3 | Частотный преобразователь для плавного изменения оборотов электрошпинделя «Delta» | 1 | |
| 4 | Электрошкаф с эмулятором стойки NC-Studio (плата управления) | 1 | |
| 5 | Датчик измерения и калибровки инструмента | 1 | Автоматическое позиционирование |
| 6 | Комбинированный вакуумный стол с «T-пазами» для возможности механической фиксации | 1 | 4 вакуумных зоны, 1 манометр |
| 7 | Вакуумный пластинчато-роторный насос | 1 | 4,0 кВт - 160 м³/ч |
| 8 | Шаговые электродвигатели осевого перемещения | 4 | |
| 9 | Линейные направляющие premium-класса «THK» (Япония) по осям X, Y, Z (комплект) | 3 | |
| 10 | Необслуживаемые подшипники premium-класса c интегрированными картриджами смазки «THK – LACS» (Япония) по осям X, Y, Z (комплект) | 3 | |
| 11 | Кожухи для защиты направляющих по оси Х | 2 | |
| 12 | Прецизионная шариковинтовая передача по оси Z – «PMI» (Тайвань) | 1 | |
| 13 | Косозубые передачи по осям X, Y premium-класса «WMH-Herion» (Германия) (комплект) | 2 | |
| 14 | Необслуживаемые планетарные редукторы «SHIMPO-NIDEC» (Япония) по осям X, Y | 3 | |
| 15 | Узел многоступенчатой подготовки сжатого воздуха | 1 | |
| 16 | Пакет безопасности (аварийные кнопки на стойке и портале) | 1 | |
| 17 | Набор фрез для обработки дерева / МДФ / ДСП | 1 | |
| 18 | Набор цанг | 1 | ER32 |
| 19 | Набор гаечных ключей для обслуживания станка | 1 | |
| 20 | Струбцина для механического крепления деталей | 8 | |
| 21 | Кронштейн для фиксации патрона при замене инструмента | 1 | |
| 22 | Ящик с ЗИП | 1 | |
| 23 | Аспирационный кожух на электрошпиндель | 1 | Пылеулавливающий агрегат в комплекте со станком не поставляется |
| 24 | Руководство пользователя | 1 | на русском языке |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
| | АСПИРАЦИОННАЯ УСТАНОВКА Пылеулавливающий агрегат производительностью 2200 м³/час вместе с воздуховодом. Позволяет эффективно удалять стружку и пыль из зоны обработки. |
| | КОМПРЕССОРНАЯ УСТАНОВКА «AB-V30» В КОМПЛЕКТЕ С СИСТЕМОЙ ПОДГОТОВКИ СЖАТОГО ВОЗДУХА Передвижной традиционный поршневой компрессор. Поршневая головка имеет обязательное оребрение, для интенсивного теплообмена и снабжена фильтром тонкой очистки воздуха – обязательным при работе в условиях сильной запыленности, характерной для деревообрабатывающих предприятий. Технические параметры:
Отдельно компрессор комплектуется системой подготовки сжатого воздуха в комплекте с фильтром грубой очистки CPFM 60 G и осушителем рефрижераторного типа COOL 12 c точкой росы +5 Сº. |
| | ПРОМЫШЛЕННЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ «САТУРН СНЭ-Т-20» (РОССИЯ) Основу схемы стабилизатора составляет вольтодобавочный трансформатор, в первичную обмотку которого включен автотрансформатор с сервоприводом. Вторичная обмотка вольтодобавочного трансформатора включается в разрыв фазы сети, что обеспечивает высокую перегрузочную способность стабилизатора и позволяет плавно регулировать напряжение без прерывания фазы и без искажения синусоиды. Трехфазный стабилизатор формируется из трех независимых однофазных стабилизаторов, включенных по схеме «звезда с выведенной нейтралью». |
