Четырехсторонний станок LEDINEK. Модель EUROPLAN 300 4V+4F S60

LEDINEK
ЕвросоюзЕвросоюз
Цена по запросу
Связь с ведущим специалистом

Макс. сечение заготовки: 300 х 300 мм

Количество шпинделей: 8 шт.

Макс. скорость подачи: 120 м/мин

Мощность: 85,2 кВт

Вес: 10 000 кг


Заказав у нас, Вы получите:
Индивидуальный подбор оборудования
Согласование оптимальной комплектации
Лучшие цены

НАЗНАЧЕНИЕ:

Тяжелые универсальные строгальные станки серии "EUROPLAN" предназначены для высококачественного строгания заготовок и профилирования клееного и цельного бруса различной влажности.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется на домостроительных предприятиях в качестве оборудования для конечной обработки клееных несущих балок перекрытий и тяжелого бруса.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

Четырехсторонний станок EUROPLAN 300 4V+4F S60, образцы продукции



СХЕМА ОБРАБОТКИ:

Четырехсторонний станок EUROPLAN 300 4V+4F S60, образцы продукции



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

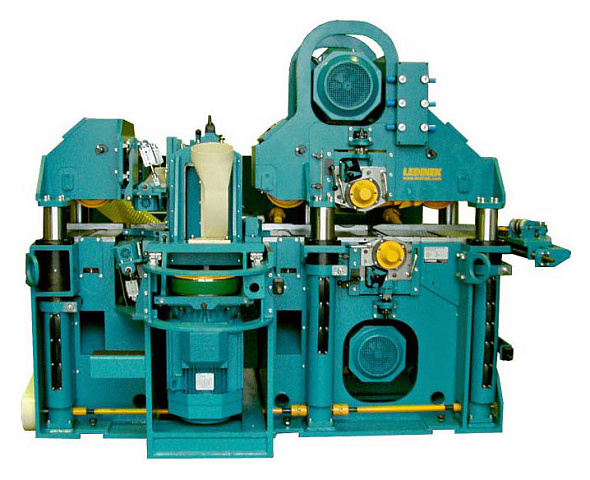

Четырехсторонний станок EUROPLAN 300 4V+4F S60, настройка толщины обработки

НАСТРОЙКА ТОЛЩИНЫ ОБРАБОТКИ

Требуемая толщина обработки устанавливается с центрального пульта управления. Подъем-опускание траверсы с верхними подающими роликами и верхним строгальным валом осуществляется по 6-ти цилиндрическими колоннам диаметром 120 мм.

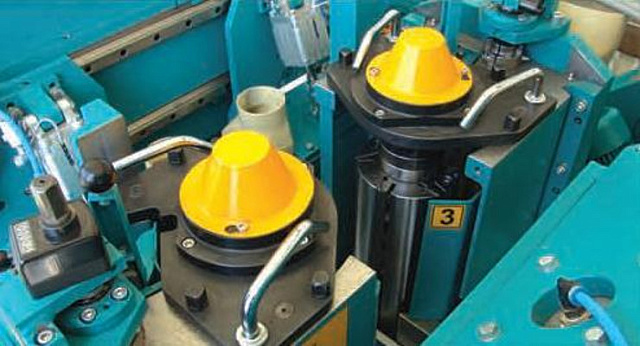

Четырехсторонний станок EUROPLAN 300 4V+4F S60, плавающие вертикальные валы оппозитного расположения

«ПЛАВАЮЩИЕ» ВЕРТИКАЛЬНЫЕ ВАЛЫ (*) ОППОЗИТНОГО РАСПОЛОЖЕНИЯ

Вертикальные валы имеют возможность перемещаться, т.е. повторять кривизну заготовок (отклонение до 40 мм),таким образом сокращается потери древесины при строгании.

Расположение вертикальных валов напротив друг друга гарантирует стабильность ширины обработки, что особенно актуально при профилировании бруса.

Валы оснащены контропорой.

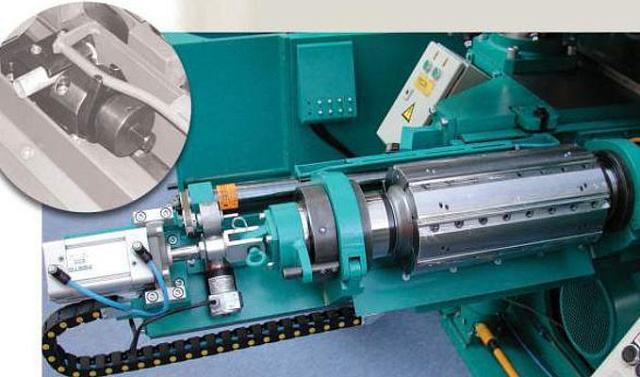

Четырехсторонний станок EUROPLAN 300 4V+4F S60, горизонтальные валы

ГОРИЗАНТАЛЬНЫЕ ВАЛЫ

Горизонтальные строгальные головки (моноблок по всей ширине) оснащены прямыми ножами. На станке может быть установлено заточное.

устройство (джоинтер), которое позволяет подтачивать строгальные ножи непосредственно на строгальном валу.

Благодаря специальной конструкции станка смена инструмента производится за короткое время.

Валы оснащены контропорой.

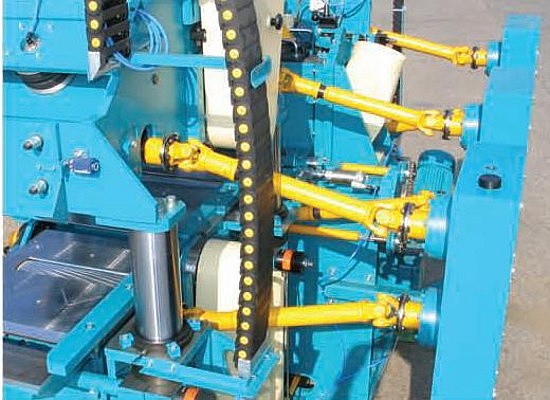

Четырехсторонний станок EUROPLAN 300 4V+4F S60, система подачи

СИСТЕМА ПОДАЧИ

Безотказная подача обеспечивается 6-ю синхронизированными подающими вальцами большого диаметра.

Первый верхний подающий валец выполнен с косыми зубцами, с хромированным покрытием, диаметр 240 мм, пневматически подпрессован.

Второй и третий верхний валец выполнены гладкими, диаметр 240 мм, пневматически подпрессован.

Первый валец на столе выполнены с косыми зубцами, с хромированным покрытием, диаметр 190 мм, пневматически подпрессован.

Второй и третий нижние подающие вальцы выполнены гладкими, диаметр 190 мм.

СТРОГАНИЕ, КАК СВЕЖЕЙ ДРЕВЕСИНЫ ЕСТЕСТВЕННОЙ ВЛАЖНОСТИ, ТАК И ВЫСУШЕННОЙ
ВОЗМОЖНОСТЬ ОБРАБОТКИ ЗАГОТОВОК С ПРОДОЛЬНОЙ КРИВИЗНОЙ
ГОРИЗОНТАЛЬНЫЕ СТРОГАЛЬНЫЕ ВАЛЫ (МОНОБЛОК ПО ВСЕЙ ШИРИНЕ) ОСНАЩЕНЫ ПРЯМЫМИ НОЖАМИ
БЫСТРОЕ СНЯТИЕ-УСТАНОВКА ГОРИЗОНТАЛЬНЫХ ВАЛОВ ПРИ НЕОБХОДИМОСТИ
ТОЧНАЯ РЕГУЛИРОВКА МЕХАНИЗМА ПОДЪЕМА И ОПУСКАНИЯ ПРИЖИМНЫХ ТРАВЕРС
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ТРАВЕРСЫ С ВЕРХНИМИ ПОДАЮЩИМИ РОЛИКАМИ И ВЕРХНИМ СТРОГАЛЬНЫМ ВАЛОМ ОСУЩЕСТВЛЯЕТСЯ ПО 6-ТИ ЦИЛИНДРИЧЕСКИМИ КОЛОННАМ
ХРОМИРОВАННЫЕ ПОДАЮЩИЕ РОЛИКИ БОЛЬШОГО ДИАМЕТРА
УСТАНОВКА И РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ ЧЕРЕЗ ЧАСТОТНЫЙ ПРЕОБРАЗОВАТЕЛЬ (ИНВЕРТОР)
КАРДАННЫЙ ПРИВОД ПОДАЮЩИХ ВАЛОВ



МОДЕЛЬНЫЙ РЯД:

В зависимости от допустимой ширины заготовки станки подразделяются от мод. «EUROPLAN 300» до «EUROPLAN 1000». Соответственно с максимальной шириной строжки от 300 до 1050 мм. В полном названии модели станка также указывается оснащенность фрезерными узлами и скорость подачи. Например: «EUROPLAN 600 4V+4F S60» означает: максимальная ширина строгания 600 мм, 4 рабочих вала + 4 фаскосъемных фрезы, скорость подачи до 60 м/мин. Ниже указаны возможные разновидности комплектации.

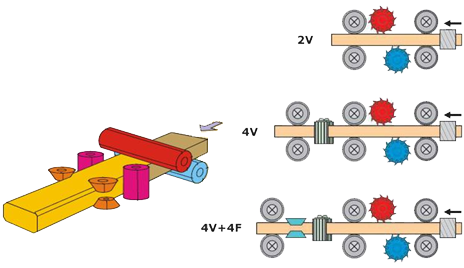

СХЕМА РАСПОЛОЖЕНИЯ РАБОЧЕГО ИНСТРУМЕНТА

V – шпиндели основного рабочего инструмента,
F – шпиндели фаскоснимающих фрез,
2V – двустороннее строгание,
4V – четырехстороннее строгание/профилирование,
4F – четыре фрезерных агрегата для снятия фаски.

Четырехсторонний станок EUROPLAN 300 4V+4F S60, схема расположение рабочего инструмента



ГОТОВЫЕ КОМПЛЕКСНЫЕ РЕШЕНИЯ

ООО «Ками-Древ» совместно с «Ledinek Engineering d.o.o.» по Вашему техническому заданию может разработать технологическую часть проекта любого деревообрабатывающего производства. Мы окажем услуги в приобретении промышленного оборудования, доставке, таможенном оформлении, установке, обучении и наблюдении за запуском производства.
В сфере нашей компетенции заводы по производству:

  • Клееных деревянных конструкций.
  • Клееного оконного бруска.
  • Погонажных изделий.
  • Мебельного щита.
  • Паркетной доски.
Модель

EUROPLAN 300 4V+4F-S60

Ширина обрабатываемой заготовки, мм

50 - 300 (1050)*

Толщина обрабатываемой заготовки, мм

19 - 120 (300)*

Минимальная длина заготовки, мм

1800

Скорость подачи заготовок, м/мин

10 - 60 (120)*

Максимальная глубина строгания/профилирования, мм

15

Максимальная глубина снятия фаски (под 45°), мм

12

Максимальный диаметр горизонтальных строгальных головок, мм

160

Максимальный диаметр вертикальных строгальных головок, мм

140 - 220

Диаметр фоскосъемных фрез, мм

100

Мощность электродвигателя нижнего строгального вала, кВт

18,5 (22)*

Мощность электродвигателя верхнего строгального вала, кВт

22 (30)*

Мощность электродвигателя левого строгального вала, кВт

15 (22)*

Мощность электродвигателя правого строгального вала, кВт

15 (22)*

Мощность электродвигателя фаскосъемных фрез, кВт

2 х 1,85

Мощность электродвигателя привода подачи, кВт

11 (18)*

Установленная мощность, кВт

85,2

Габаритные размеры:
Длина, мм

2750

Ширина, мм

3000

Высота, мм

2400

Вес, кг

около 8000 - 9500
