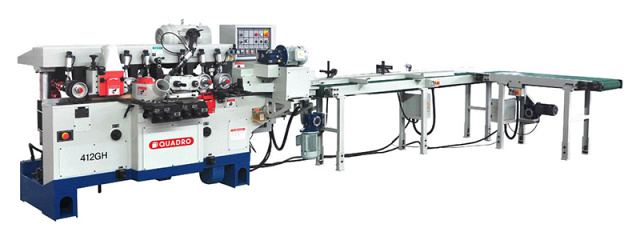

Четырехсторонний продольно-фрезерный станок QUADRO 412 GH
Макс. сечение заготовки: 120 х 100 мм
Количество шпинделей: 4 шт.
Скорость подачи: 10 - 50 м/мин
Мощность: 20,4 кВт
Вес: 2600 кг
- Система подачи и обработки коротких заготовок от 150 мм в длину
- Высокая скорость подачи (до 50 м/мин)
- Частота вращения шпинделей: 8000 об/мин
- Цепной боковой автоподатчик в комплекте
Четырехсторонние станки QUADRO 412 GH – это специальная серия станков для высокоточной обработки коротких заготовок для паркета, карандашей. Благодаря механизации можно достичь скорости обработки 50 м/мин, достигать высокой производительности и точной обработки коротких заготовок от 150 мм.
Станок применяется в домостроении, производстве клееного бруса, массивного бруса, мебельного щита и других столярных изделий.
Станок оснащен цепным подающим устройством для обеспечения непрерывной подачи заготовок встык. К данному подающему устройству можно присоединить:
- BFD400 x 1.5M + BFD 200 x 3M – ленточные конвейеры
- Система подачи для коротких заготовок центробежного типа. Позволяет в непрерывном режиме осуществлять подачу коротких заготовок разной длины.
На стол в ручном режиме подается смазка Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
А также специальную термическую обработку для снятия внутренних напряжений металла. Инновационная технология гарантирует максимальную жесткость, стабильность и долговечность станины, полностью исключает возможность возникновения вибрации даже при работе на высоких скоростях подачи или обработке массивных заготовок.
Станок обладает колоссальным запасом прочности для максимальных нагрузок и режимов работы.

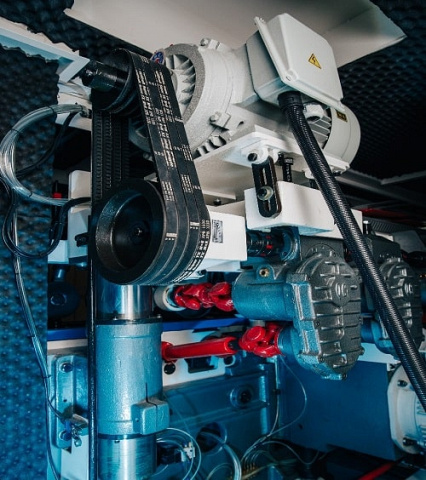

Отвечают всем требованиям автоматизированного современного производства, проходят обязательную предварительную обкатку перед установкой на станок, маркировку, балансировку. Шпиндели собраны на базе самых точных в мире подшипников известной фирмы NACHI (Япония).
В станке применяются электрокомпоненты ведущего мирового производителя – SIEMENS и SCHNEIDER.

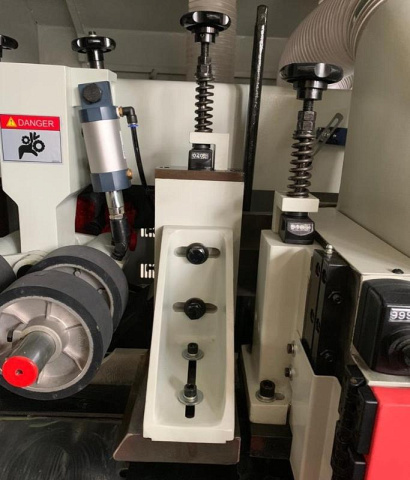

Система фиксации состоит из приводных роликов (расположенных как в столе, так и над столом. В столе станка расположены до 2 приводных ролика специального исполнения под пазы заготовок Необходимы для протяжки заготовок на высоких скоростях подачи, а также массивных заготовок естественной влажности.
Установлены перед и после верхних шпинделей и исключают вероятность заклинивания заготовок на высоких скоростях подачи.
2 блока установлены перед первым горизонтальным и напротив правого вертикального шпинделя, обеспечивает оптимальное прилегание заготовки к направляющей линейке, исключая вероятность получения брака, а также позволяет обработать изделия небольшого сечения.

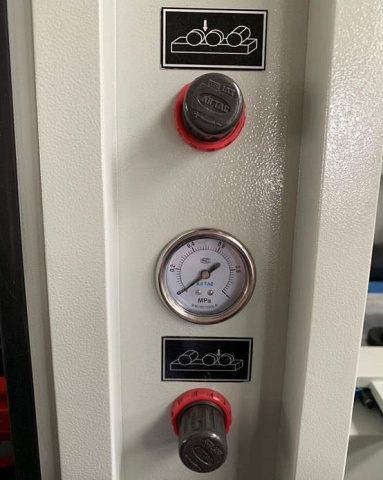

Станок оснащен регуляторами с помощью которых управляются все прижимы (ролики). Это обеспечивает безупречное позиционирование заготовки в процессе обработки в каждой зоне. Настройка усилия прижима каждой группы прижимов роликов производится быстро и удобно с центрального пульта управления, при этом нет необходимости открывать защитное ограждение.
Станок оснащен двумя насосами для дистанционной смазки всех направляющих и трущихся элементов станка.
Необходима для обработки твердых пород древесины на высоких скоростях подачи.
Станок оснащен бесступенчатой регулировкой скорости подачи.
На стол в ручном режиме подается смазка через с помощью насоса. Смазка необходима для снижения усилия на систему подачи, повышение качества заготовок за счет исключения налипания смолы и стружки.
Стол покрыт хромом для повышения износостойкости.
Позволяет в непрерывном режиме осуществлять подачу коротких заготовок разной длины.
