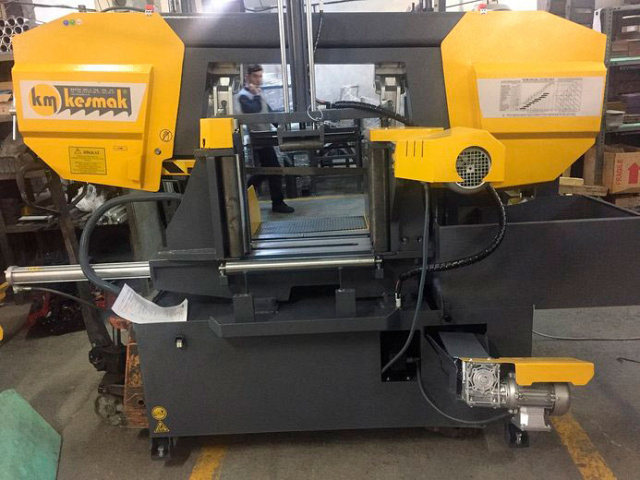

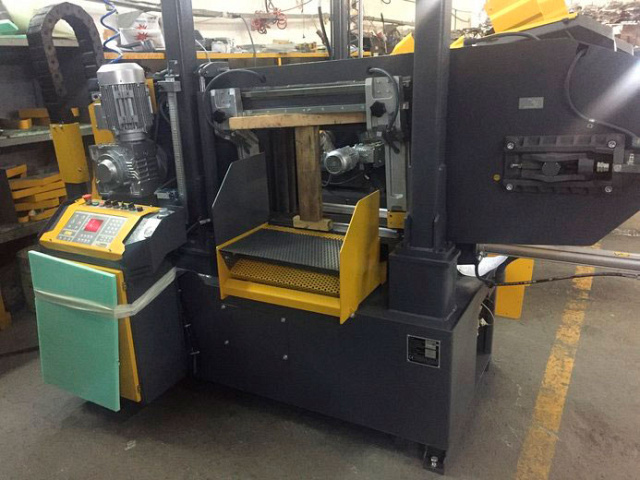

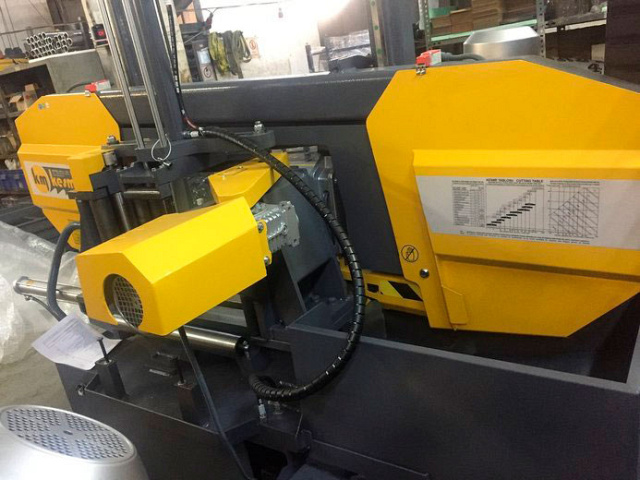

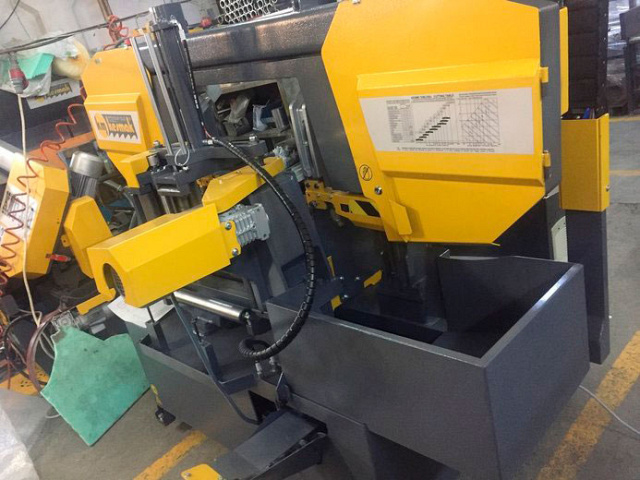

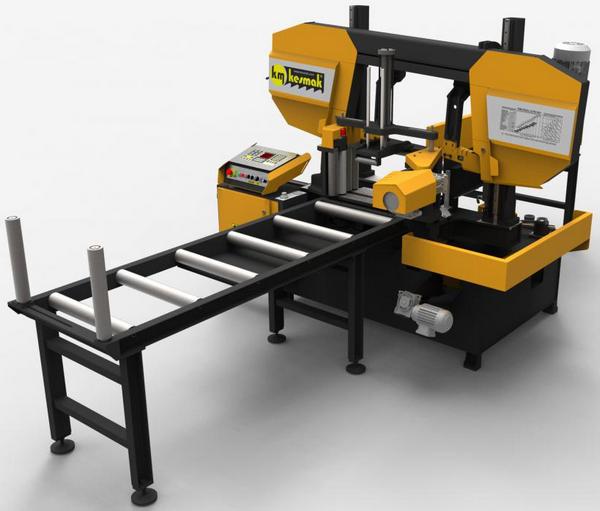

Автоматический ленточнопильный станок KESMAK. Модель KLE-420 DG GK

KESMAK
ТурцияТурция
Цена по запросу
Связь с ведущим специалистом
face-company

Распил заготовок: до 420 мм в диаметре

Производительность: до 400 резов в смену (стальной пруток Ø100 мм)

Вес: 1200 кг

Преимущества 6

PLC контроллер с памятью на 8 программ

Приводные роликовые тиски - упрощенный и надежный способ подачи заготовки

Точность подачи заготовки до ± 0,5 мм Портальная конструкция в 2 раза увеличивает срок службы оборудования и износ инструмента за счет отсутствия вибраций

Прямолинейность реза до ± 0,1 мм

Инвертер на главном двигателе позволяет бесступенчато регулировать скорость ленточного полотна, что в свою очередь дает возможность подбирать оптимальные режимы резания

Возможность оснащения устройством пакетной резки заготовок для увеличения производительности станка

НАЗНАЧЕНИЕ:

Ленточнопильные станки по металлу служат для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката.

Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.

Преимущества резки на ленточнопильном станке:

  • Высокая точность резки: 0,1 - 1,5 мм, отклонение от вертикали до 0,05 мм
  • Высокое качество поверхности реза
  • Малая ширина пропила (до 1,5 мм) экономит расход металла
  • Возможность резки под углом до ± 45°
  • Возможность резки пакетов заготовок
  • Все виды заготовок: сплошные заготовки, сортовой прокат, трубы


ОБЛАСТЬ ПРИМЕНЕНИЯ:

Автоматические ленточнопильные станки применяются на крупных производственных предприятиях для нарезки огромного количества серийных заготовок. Основное преимущество их в том, что работа оператора сведена к минимуму: он всего лишь задает необходимые параметры.

Автоматические станки позволяют автоматизировать цикл по программе, включая рез и подачу заготовки в зону резания на определенную длину материала, способны работать в трехсменном режиме и резать длинномерные заготовки на заданные отрезки без оператора.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


СХЕМА ОБРАБОТКИ:


КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

/images/stanki/metall/162/clip_image002.jpg

Станок оборудован PLC-контролером, который управляет всеми функциями автоматического станка:

  • Опускание и подъем пильной рамы;
  • Открытие  и закрытие основных и подающих тисков;
  • Подачу заготовки в зону резания.

Контроллер имеет возможность задать 8 программ (длина реза, количество отрезаемых заготовок) и выстроить их в нужном Вам порядке.

  • Точность длины реза ± 0,5 мм (на 500 мм);
  • Автоматический останов станка при обрыве ленточного полотна;

Контроль открытых частей станка (при открытых элементах запуск станка невозможен).

/images/stanki/metall/162/clip_image004.gif

Голосовое сопровождение процесса реза позволяет оператору не присутствовать рядом с оборудованием постоянно.

Станок озвучит окончание процесса распила или о возникшей ошибке.

/images/stanki/metall/162/clip_image006.jpg

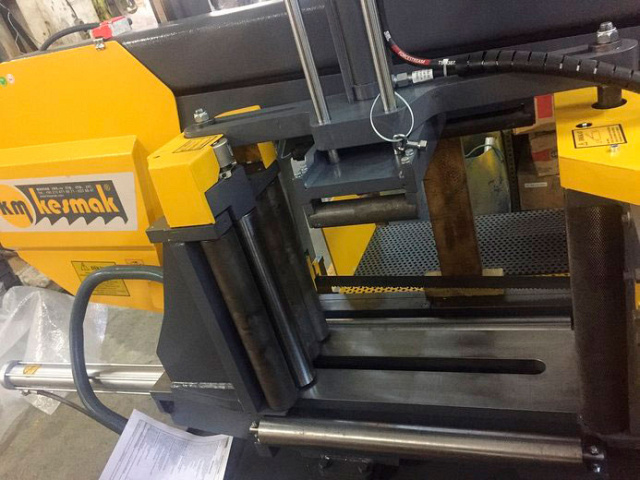

Автоматические подающие тиски с приводными роликами. Величина подачи контролируется энкодером с пул.

/images/stanki/metall/523/k-1.jpg

Поворотная пильная рама до 60° позволяет осуществлять распил заготовок под углом без перемещения заготовки.

/images/stanki/metall/523/image014.jpg

/images/stanki/metall/523/k-3.png

Устройство измерения натяжения ленточного полотна (манометр).

/images/stanki/metall/523/k-4.jpg

Конвейер для сбора стружки сокращает время простоя оборудования при необходимости его очистки от стружки.

/images/stanki/metall/523/k-5.jpg
/images/stanki/metall/523/k-6.jpg
/images/stanki/metall/523/k-7.jpg

Портальная конструкция на линейных направляющих - это возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции и в тоже время в 2 раза увеличивается срок службы оборудования и износ инструмента за счет отсутствия вибраций. Возможность быстрой замены направляющих при их износе, чего нельзя сделать при колонной конструкции.

Станок своей конструкцией спроектирован таким образом, чтобы соответствовать максимальной нагрузке в условиях эксплуатации заготовительного производства. По этой причине все основные - несущие части станка изготовлены из чугуна, для придания жёсткости, устойчивости к вибрациям и ударам. Исполнение основных частей консоли, тисков и поворотного устройства из чугуна. На ленточнопильном станке установлена очищающая щётка для очистки.



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

/images/stanki/metall/523/sk-1.jpg

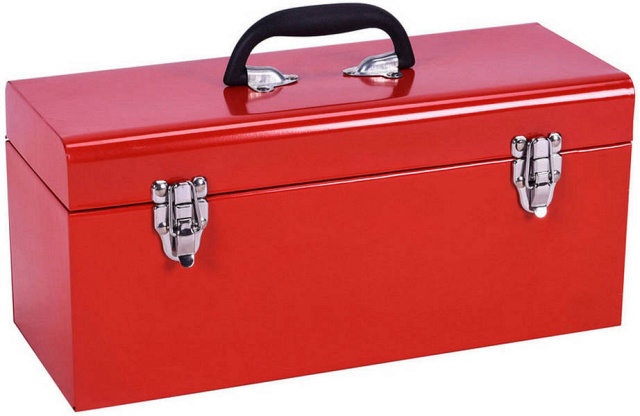

Инструмент для обслуживания станка, комплект.

/images/stanki/metall/523/sk-2.jpg

Полотно ленточной пилы.

/images/stanki/metall/523/sk-3.jpg

Рольганг 1 м.

/images/stanki/metall/523/sk-4.jpg

Система подачи СОЖ в зону резания.

/images/stanki/metall/523/dk-1.jpg

Гидравлический прижим для пакетной резки.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

/images/stanki/metall/523/dk-2.jpg

Лазерный указатель линии реза.

Модель  420 GKLEK DG
Тип управления Автоматический
Тип конструкции Портального типа на линейных направляющих
Подъем пильной рамы Гидравлический
Опускание пильной рамы Гидравлический
Зажим заготовки Гидравлический
Подача заготовки Автоматический
Осуществление реза под углом Поворотное основание (± 60º)
Параметры реза при 90º, ● Круг, мм 420
Параметры реза при 90º, ■ Квадрат, мм 420 x 420
Параметры реза при 90º, ▬ Пластина, мм  420 x 500
Параметры реза при 45º, ● Круг, мм 330
Параметры реза при 45º, ■ Квадрат, мм 310 x 310
Параметры реза при 45º, ▬ Пластина, мм 310 x 330
Параметры реза при 60º, ● Круг, мм 420
Параметры реза при 60º, ■ Квадрат, мм 400 x 400
Параметры реза при 60º, ▬ Пластин, мм 420 x 400
Мощность главного привода, кВт 3
Мощность системы охлаждения, кВт 0,12
Мощность гидравлики, кВт 0,18
Мощность привода подачи заготовки, кВт 0,55
Мощность стружкоуборочного конвеера, кВт -
Скорость вращения ленточного полотна, м/мин 20 - 100
Тип переключения скорости ленточного полотна Инвертер
Размер ленточного полотна, мм 1,1 x 34 x 4690
Габаритные размеры:
Длина, мм 1700
Ширина, мм 1450
Высота, мм 2300
Вес, кг 1200
