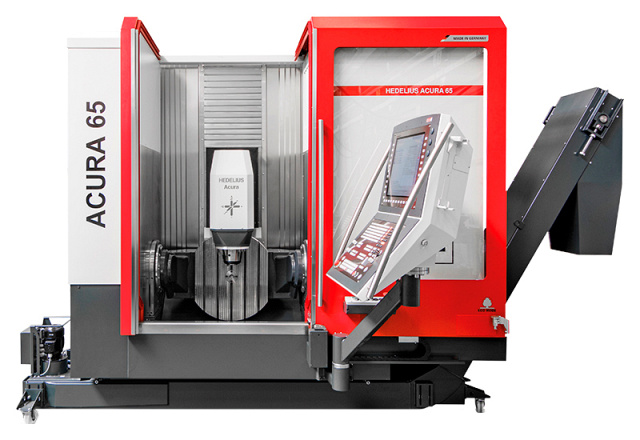

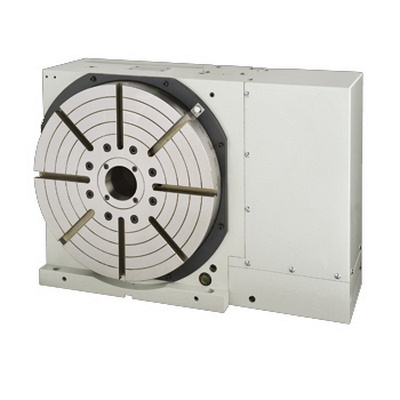

Фрезерные обрабатывающие центры HEDELIUS. Серия ACURA

Фрезерные обрабатывающие центры HEDELIUS. Серия ACURA
  • Производитель: HEDELIUS

    Страна: Германия

  • Тип 5-ти осевой обработки: наклонно-поворотный стол

    Размер рабочего стола: Ø440 - 650 мм

    Мощность: 22 - 35 кВт

    Вес: 7250 кг

Связь с ведущим специалистом 8 (495) 781-55-11 / 8 800 1000 111
  • Запчасти
  • Сервис
×

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

НАЗНАЧЕНИЕ:

Металлорежущие фрезерные центры Hedelius серии ACURA (Акура) предназначены для обработки корпусных заготовок, тел вращения с 5-ти разных сторон за один установ. Возможна обработка деталей из стальных, алюминиевых, жаропрочных и нержавеющих сплавов, при этом максимальная производительность фрезерования до 550 см³/мин.

Обрабатывающие центры серии ACURA отлично решают технологические задачи в области механической обработки металла корпусных деталей.

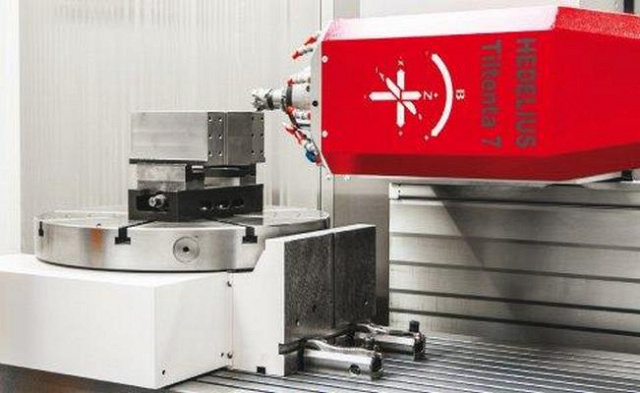

Станок представляет собой фрезерный обрабатывающий центр вертикального типа с наклонно-поворотным столом с 2-мя опорами.

Центры серии ACURA - это решение для точной и высокопроизводительной обработки. Компактные размеры, сниженные вибрации благодаря уникальной конструкции колонны по оси Y выполненной из высококачественного чугуна (ВЧ). Наклонно-поворотный стол с 2-мя точками опоры и по оси Z защищен от воздействия тепловых расширений. Применение этих и других инновационных решений позволяет значительно улучшить качество обработки при компактном размере станка.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Машиностроение, производство инструментов и пресс-форм, контрактное изготовление деталей, пищевая промышленность, агротехническое машиностроение, оснастка для производства пластика, детали для аэрокосмической промышленности, компоненты автомобильной отрасли, энергетическая промышленность, судостроение, железнодорожная промышленность, опытное и исследовательское машиностроение.

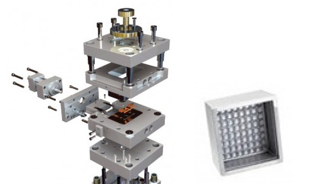

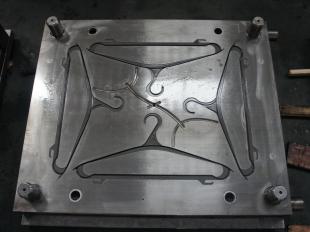

Производство инструментов и пресс-форм



Детали для аэрокосмической промышленности



Автомобильная и железнодорожная промышленность



Агротехническое машиностроение



СХЕМА ОБРАБОТКИ:




КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


Гибридная конструкция станины

Основные компоненты станины изготавливаются из высокопрочной немецкой стали для высокой жесткости и сохранения геометрической точности. Вибронагруженные узлы изготовлены из специального чугунного сплава, обеспечивается гашение вибраций. Рассчитанная конструкция и расположение ребер жесткости дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокая точность.

Шпиндель KESSLER

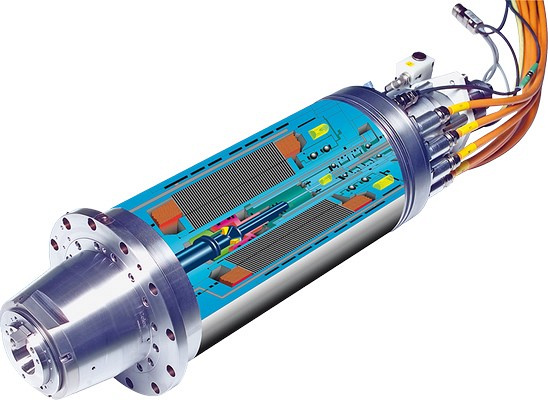

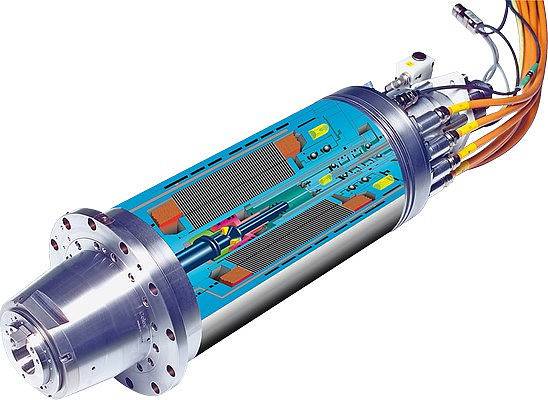

Мощный, высокомоментный (до 186 Нм) мотор-шпиндель CELOX с жидкостным охлаждением: от 19 до 35 кВт. Частота вращения шпинделя от 12 000 до 18 000 об/мин.

Встроенная система масляного охлаждения предотвращает тепловые расширения шпинделя, что гарантирует точность линейных размеров, точность мехобработки, значительный ресурс шпиндельного узла, обеспечивается производительность при скоростном фрезеровании стали 45 до 550 см³/мин.


Автоматическая система смены инструмента

В стандартной комплектации система смены инструмента интегрирована с шпиндельным узлом, имеет емкость, лучшую в классе – 65 позиций в стандартной комплектации. Удобный доступ для добавления / замены инструмента из зоны работы оператора. Раширенный магазин - 190 позиций (ОПЦИЯ).

Линейные направляющие качения

В данной серии станков применяются роликовые линейные направляющие Scheeberger (Германия) премиального класса, увеличенного сечения. Поверхность направляющих на 28% шире чем у конкурентов, что обеспечивает значительный ресурс работы, возможность применять усиленные режимы резания.

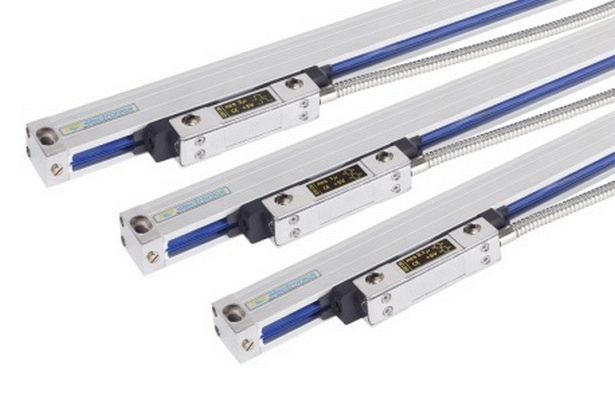

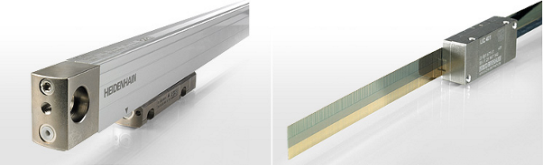

Оптические линейки в стандартной комплектации

Оптические устройства обратной связи Hedeinhain (Германия) и абсолютные энкодеры, обеспечивают высокую точность перемещений, нивелируют колебания температуры, воздействие вибраций. Гарантируют сохраниение паспортных параметров точности позиционирования при продолжительном сроке эксплуатации станка (до 20 лет).



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ последнего поколения Heidenhain TNC 640, операционная система Acura;
  • Направляющие качения по осям X, Y, Z Schneeberger (Германия);
  • Оптические линейки Heidenhain по осям X, Y, Z;
  • Acura 55: Шпиндель Kessler (Германия) с частотой вращения 12 000 об/мин (14,0 - 19,0 кВт / 100 нМ);
  • Acura 65: Шпиндель Kessler (Германия) с частотой вращения 12 000 об/мин (14,0 - 22,0 кВт / 117 нМ);
  • Защита направляющих;
  • Система масляного охлаждения шпинделя;
  • LED освещение зоны резания;
  • Система автоматической смазки;
  • Инструментальный магазин на 65 позиций SK40;
  • Обдув шпинделя воздухом при смене инструмента.



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

  • Система ЧПУ последнего поколения: Siemens 840 D SL, 19” дисплей, операционная система Acura;
  • Шпиндель 14 000 об/мин 1/19,0 кВт;
  • Шпиндель 12 000 об/мин 1/22,0 кВт;
  • Шпиндель 14 000 об/мин 1/22,0 кВт;
  • Шпиндель 18 000 об/мин 1/35 кВт/SK40;
  • Шпиндель 18 000 об/мин 1/35 кВт/HSK63;
  • 5-осевая одновременная обработка ACURA;
  • Повышенная точность по оси Z;
  • Выносной пульт управления HR510;
  • Выносной пульт управления HR520;
  • Сигнальная лампа – один цвет;
  • Сигнальная лампа – 3 цвета;
  • Режим работы 3*;
  • Коврик для мыши / USB-интерфейс;
  • Импорт DXF файлов для TNC 640;
  • Адаптивное управление питанием AFC for TNC;
  • 3D-матрицы и штампы ACURA;
  • KinematicsOpt TNC640 *;
  • Динамический мониторинг столкновений ACURA / TNC *;
  • Сбор рабочих данных;
  • Менеджер на удаленном рабочем столе для TNC640.



Для станков с системой ЧПУ Siemens 840 D SL:

  • Увеличение ускорения по оси *;
  • Ручной блок управления BHG / 840D;
  • Высокоскоростной потенциометр;
  • Сигнальная лампа – один цвет;
  • Сигнальная лампа – 3 цвета;
  • Режим работы 3 *;
  • 3D-матрицы и штампы 840D-ACURA;
  • Кинематический измерительный цикл 840D;
  • Расширение магазина дополнительно +60/80/100/125/T/F позиций;
  • Расширенный магазин SK40/190;
  • Расширенный магазин BT40/190;
  • Расширенный магазин HSK A63/190;
  • Станция очистки конуса;
  • Основные параметры шпинделя;
  • Штревель по ISO 7388-3-UD;
  • Конус BT 40.



Системы охлаждения / Воздух:

  • Обдув конуса шпинделя;
  • Внутренняя подача сжатого воздуха;
  • Сетчатый фильтр - система охлаждения 500L, 2 бар;
  • Система очистки СОЖ с бумажным фильтром 900 л;
  • Система очистки СОЖ с бумажным фильтром 1250 л;
  • Внутренняя подача охлаждающей жидкости 25 бар;
  • Услилитель давления насоса 50 бар;
  • Услилитель давления насоса 75 бар;
  • Предварительная система тонкой очистки с бумажным фильтром;
  • Подача охлаждающей жидкости со стороны вывода стружки;
  • Индикатор наружной минимальной смазки;
  • Индикатор внутренней минимальной смазки;
  • Индикатор минимальной смазки внутри/снаружи;
  • Подготовка для сторонней системы электростатического фильтра;
  • Электростатический фильтр 700 м³/час.



Очистка зоны резания:

  • Пистолет подачи для воздуха;
  • Пистолет подачи СОЖ.



Измерение:

  • Инфракрасный приемник M & H 91.40;
  • 3D-инфракрасный датчик M & H 25.5;
  • Лазерный световой барьер ACURA.



Другие опции:

  • Автоматическая дверь;
  • Специальная покраска двери;
  • Защитное стекло;
  • Система быстросъемной оснастки Zero Clamping system 4 точки;
  • Версия станка с подготовкой для автоматической загрузки выгрузки EL;
  • Интерфейс Indumatik Light;
  • Интерфейс EROWA Leonardo.
Модель ACURA 55 Celox 14000 ACURA 55 Celox 14000 ACURA 55 Celox 18000 ACURA 65 Celox 14000 ACURA 65 Celox 14000 ACURA 65 Celox 18000
Рабочие перемещения
Ось X, мм 500 500 500 700 700 700
Ось Y, мм 550 / 365 550 / 365 550 / 365 650 / 465 650 / 465 650 / 465
Ось Z, мм 520 520 520 600 600 600
Наклоняемый поворотный стол
Расстояние до шпинделя, мм 120 / 120 120 / 120 120 / 120 120 / 120 120 / 120 120 / 120
Размеры поворотного стола, мм Ø440 Ø440 Ø440 Ø650 x 540 Ø650 x 540 Ø650 x 540
T-образные пазы, мм 14  / 5 14 / 5 14 / 5 14 / 5 14 / 5 14 / 5
Расстояние между T-образными пазами, мм 75 75 75 100 100 100
Диапазон поворота, ° + 30 / - 115 + 30 / - 115 + 30 / - 115 + 30 / - 115 + 30 / - 115 + 30 / - 115
Скорость поворота, с. 1,2 1,2 1,2 1,2 1,2 1,2
Точность поворота, ° < ± 10 < ± 10 < ± 10 < ± 10 < ± 10 < ± 10
Точность индексации, ° < ± 6 < ± 6 < ± 6 < ± 6 < ± 6 < ± 6
Вес зажимаемой детали (макс.), кг 250 250 250 500 500 500
Главный шпиндель
Диапазон скоростей вращения, об/мин 50 - 12 000
  14 000
50 - 12 000
  14 000
50 - 18 000 50 - 12 000
  14 000
50 - 12 000
  14 000
50 - 18 000
Держатель инструмента DIN 69871‑A40 DIN 69871‑A40 HSK A63 DIN 69871‑A40 DIN 69871‑A40 HSK A63
Тяговое усилие, кН 8 12 25 8 12 25
Штревельные болты DIN 69872‑A40 DIN 69872‑A40 - DIN 69872‑A40 DIN 69872‑A40 -
Характеристики привода
Выходная мощность (макс.), кВт 19 22 35 22 29 35
Вращающий момент (макс.), Нм 100 117 142 117 183 142
Производительность съема металла ST 60
Фрезерование, см³/мин 325 400 450 400 550 450
Сверление, мм Ø35 Ø40 Ø40 Ø35 Ø40 Ø40
Нарезание резьбы M 20 M 24 M 24 M 20 M 24 M 24
Скорость подачи
Бесступенчатое регул. X, м/мин 40 40 40 40 40 40
Бесступенчатое регул. Y, м/мин 40 40 40 40 40 40
Бесступенчатое регул. Z, м/мин 40 40 40 40 40 40
Пакет 3D FORMINGSTAR® По заказу По заказу По заказу По заказу По заказу По заказу
Инструментальный магазин
Вместимость (стандартная / с резервированием) 65 / 190 65 / 190 65 / 190 65 / 190 65 / 190 65 / 190
Диаметр инструмента (макс.), мм 75 / 100* 75 / 100* 75 75 / 100* 75 / 100* 75
Длина инструмента (макс.), мм 330 330 330 330 330 330
Время смены инструмента, с прибл. 9 прибл. 9 прибл. 9 прибл. 9 прибл. 9 прибл. 9
Точность (VDI / DGQ 3441) X, Y, Z
Точность позиционирования, мм Tp=0,008  Tp=0,008  Tp=0,008  Tp=0,008  Tp=0,008  Tp=0,008
Габаритные размеры

Длина, мм

3989 3989 3989 3989 3989 3989

Ширина, мм

3775 3775 3775 3775 3775 3775

Высота, мм

2515 2515 2515 2515 2515 2515
Вес, кг

(в стандартной комплектации)

7200 7200 7200 7250 7250 7250
