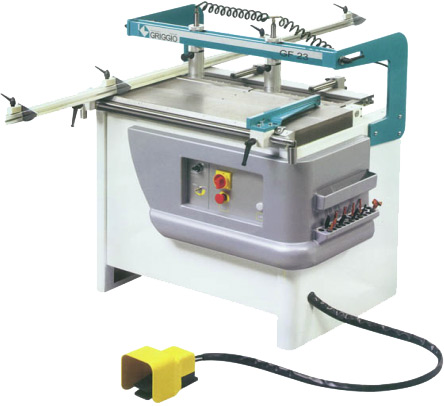

GF23, GF27, GF35 Италия

Заказать лизинговый расчет

Высокоточные сверлильноприсадочные станки предназначены для сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.

Станок имеет поворотную многошпиндельную головку, в которой установлены в ряд сверлильные шпинделя с фиксированным шагом 32мм.

При сверлении торцов головка располагается горизонтально. Для сверления плоскости головка с помощью пневмопривода разворачивается на 90^o вертикально, при этом обработка ведется снизу. Возможны промежуточные установки наклона.

ОБЛАСТЬ ПРИМЕНЕНИЯ

На средних и крупных предприятиях по производству корпусной мебели.

Отличительные особенности:

шпинделя снабжены быстросъемными цангами для замены инструмента;
подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики;
для быстрой перенастройки глубины сверления применено устройство "QUICK DEPTH";
В стандартную комплектацию станка входят 5 быстросъемных цанг.

СХЕМА ОБРАБОТКИ

СХЕМА СБОРКИ ГОТОВОГО ИЗДЕЛИЯ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
	Сверление по пласти и торцам изделия На фото показано положение шпиндельной головки при вертикальном сверлении; для сверления торца изделия необходимо изменить положение шпиндельной головки на горизонтальное. Пневматические прижимы для быстрого фиксирования заготовки любой толщины приводятся в действие пневмопедалью и исключают необходимость ручной регулировки.
	Широкие возможности шпиндельной головки На фото показано положение шпиндельной головки для сверления под углом 45°. Пневматический наклон шпиндельной головки от 0 до 90° позволяет производить сверление под любым углом, что значительно расширяет ассортимент выпускаемой продукции.
	Используемый инструмент Конструкция шпиндельной головки предполагает использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм (сверла ф1,5 - 3 мм используются со специальным переходником). Это позволяет сверлить глухие и сквозные отверстия необходимой глубины и диаметра.
	Быстрая настройка глубины сверления Запатентованное устройство "QUICK DEPTH" является эксклюзивной разработкой производителя и предназначено для быстрой настройки глубины сверления. С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.

Технические характеристики GF23, GF27, GF35 Италия:

Модель	GF23	GF27	GF35
Кол-во шпинделей, шт	23	27	35
Расстояние между двумя крайними шпинделями, мм	32	32	32
Количество сверлильных головок, шт	1	1	1
Расстояние между двумя внешними шпинделями, мм	704	832	1088
Макс. глубина сверления, мм	85	85	85
Частота вращения шпинделей, об/мин	2800	2800	2800
Мощность эл/двигателя, кВт	1,5	1,5	1,5 (2 двигателя)
Рабочее давление, атм	6 - 8	6 - 8	6 - 8
Габариты, мм	1150х780х1300	1200х780х1300	1980х780х1300
Масса, кг	330	360	520

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по тел. (495) 781-5511
