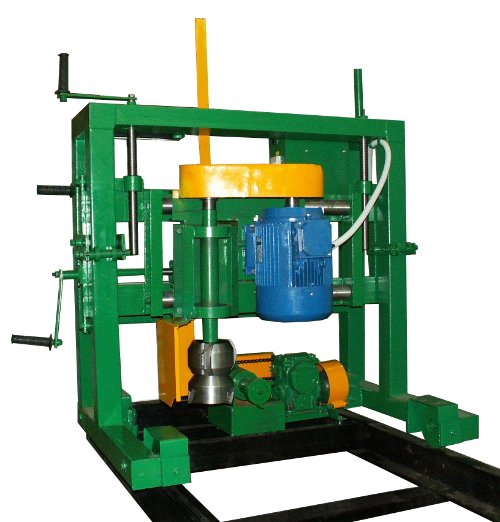

LOG MASTER-240 ,LOG MASTER-240P (с бензиновым двигателем)

Назначение:

Предназначен для обработки бревен, применяемых при изготовлении срубов. Станок позволяет оцилиндровать бревно, выбрать продольный (полукруглый) паз, выбрать монтажные чаши, прострогать плоскую поверхность. Все эти операции производятся последовательно за одну установку бревна, одним комплектом инструмента. Таким образом, в процессе обработки бревна от кругляка до готового изделия не возникает необходимость переустанавливать бревно или режущий инструмент (фрезы).

Станок мод. «LOG MASTER-240Р» - идеален для использования непосредственно на делянках ,так как применяется бензиновый двигатель.

Область применения:

Применяется в качестве оборудования для производства оцилиндрованного бревна в деревянном домостроении.

СХЕМА ОБРАБОТКИ

Принцип действия:

Строгание заготовки фрезой осуществляется при движении каретки по направляющим вдоль обрабатываемой заготовки. При этом заготовка закреплена «в центрах» и может вращаться вокруг своей оси. Продольная подача тележки (при оцилиндровке и выборке продольного паза) - ручная или автоматическая (опция), подача фрезы поперек оси бревна (вертикальная и горизонтальная) - автоматическая. Частота вращения бревна - фиксированная.

БАЗОВАЯ КОМПЛЕКТАЦИЯ СТАНКА:



Составные части и изделия:	шт.
- рама	1
- эл. двигатель привода фрезы 7,5 кВт	1
- эл. двигатель вращения бревна 1.1 кВт	1
- головка фрезы сферической	1
- головка фрезы чистовой	1
- передняя бабка	1
- задняя бабка	1
- секция рельсового пути	3
- опоры рельсового пути	18
- стойка эл. кабеля	2
- струна эл. кабеля с кольцами	1
Руководство по эксплуатации	1

ОПЦИИ:

• Привод подачи каретки

• Дополнительная фреза для обработки диаметра 200-240 мм.

Точность, качество:

Точность обработки изделий позволяет собирать сруб как из деталей детского конструктора, без последующей подгонки деталей. После обработки на станке не возникает необходимость в шлифовке поверхности бревна или какой-либо другой последующей обработке.

Рекомендации по расчетам выборки монтажного паза и венцовых чашек.

Диаметр бревна, (D) мм.	Радиус чаши, (r) мм.	Остаток бревна после выборки чаши, (А) мм.	Ширина монтажного паза, (С) мм.	Глубина выборки монтажного паза, (B) мм.	Радиус монтажного паза, (R) мм.
160	80	69	80	22	80
170	85	73	85	24	80
180	90	77	90	26	80
190	95	81	95	28	80
200	100	86	100	28	100
210	105	90	105	30	100
220	110	94	110	32	100
230	115	98	115	34	100
240	120	102	120	36	100

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по тел. (495) 781-5511
