VL 4060, VL-13070

Заказать лизинговый расчет

НАЗНАЧЕНИЕ

Лазерно-гравировальные станки с ЧПУ применяются для лазерной резки и гравировки, а также поверхностной обработки и перфорирования. Лазерные технологии применяются в дерево- и металлообработке, в рекламном бизнесе, при производстве одежды и обуви, а также любых изделий из различных тканевых материалов, в полиграфии.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Обработка осуществляется лазерным лучом, что позволяет получать детали любой сложности и высочайшего качества. Станок собран по модульной схеме, что делает его легкодоступным для диагностики и технического обслуживания.
Кроме сквозного резания, возможна поверхностная обработка, перфорирование, гравировка. При этом перечень обрабатываемых материалов весьма обширен: древесина, фанера, МДФ, ДСП, ДВП, шпон, пластик, акриловое стекло, мрамор. Также обрабатывается бумага, кожа, акриловый пластик, резина, винил, нейлон, многие виды тканей, оргстекло и полистирол. Возможна гравировка на стекле, металле (с использованием специальной оксидной пасты).

ОСОБЕННОСТИ ЛАЗЕРА

Лазерно-гравировальные станки применяются в производстве рекламных, сувенирных, специальных и других изделий.

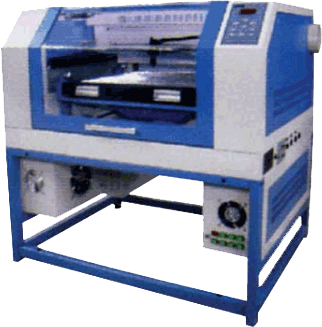

Лазерно-гравировальный станок модели VL 13070 состоит из СО2 лазера, станины и оборудования по вытяжке дыма. Также важнейшей частью станка является система управления движением (высокоточные шаговые двигатели).

Отличительные особенности:

Программное обеспечение совместимо со всеми широко используемыми графическими пакетами и CAD программами (принимает любые векторные и растровые форматы);
Высокоскоростные и точные шаговые двигатели перемещений обеспечивают высокое качество обрабатываемой кромки;
Станок не требует специальных навыков и высокой квалификации оператора;
Большой ресурс колбы, (лазерный генератор);
Мощная система вентиляции (входит в стандартную комплектацию) обеспечивает безопасную для здоровья оператора работу.
Лазерно-гравировальные станки применяются в производстве рекламных, сувенирных, специальных и других изделий.

Лазерно-гравировальный станок модели VL 13070 состоит из СО₂ лазера, станины и оборудования по вытяжке дыма. Также важнейшей частью станка является система управления движением (высокоточные шаговые двигатели).

Отличительные особенности:

Программное обеспечение совместимо со всеми широко используемыми графическими пакетами и CAD программами (принимает любые векторные и растровые форматы);
Высокоскоростные и точные шаговые двигатели перемещений обеспечивают высокое качество обрабатываемой кромки;
Станок не требует специальных навыков и высокой квалификации оператора;
Большой ресурс колбы (лазерный генератор);
Мощная система вентиляции (входит в стандартную комплектацию) обеспечивает безопасную для здоровья оператора работу.

МОДЕЛИ СТАНКОВ
	VL 4060
	VL 10060
	VL8550
	VL10050
	VL13070
	VL12060
	VL160210
	VL150250

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
	УНИВЕРСАЛЬНЫЙ РАБОЧИЙ СТОЛ Рабочий стол, изготовленный из термостойкого материала, обеспечивает долговечность в эксплуатации и повышенную устойчивость к деформации. Стол можно точно регулировать на толщину обрабатываемого материала в автоматическом или ручном режиме. Возможность протяжки заготовки сквозь станок позволяет без труда обрабатывать крупные заготовки.
	ИМПУЛЬСНЫЙ ИЗЛУЧАТЕЛЬ Представляет собой колбу с жидкостным охлаждением, заполненную СО2. Разреженность рабочего газа обеспечивает оптическую однородность среды с низким коэффициентом преломления. Импульсный излучатель позволяет добиться необходимой для выполнения различных операций плотности луча. Основное свойство лазерного луча - его высокая эффективная температура (даже при относительно малой средней мощности лазерного излучения или малой энергии лазерного импульса) открывает перед обработкой материала большие возможности.
	СИСТЕМА ПОЗИЦИОНИРОВАНИЯ ЛУЧА Высокоточная передовая система позиционирования луча контролируется при помощи ЧПУ, что обеспечивает идеальное качество обработки материала. Благодаря идеально подобранным положениям зеркал и точной их настройки относительно друг друга достигаются наиболее необходимые параметры работы лазера (фокусное расстояние). Дюймовая линза и подача воздуха в зону обработки обеспечивает тонкую линию разреза без перегрева материала (компрессор поставляется в комплекте со станком)
	ПРЕЦИЗИОННЫЕ ШАГОВЫЕ ДВИГАТЕЛИ Прецизионные шаговые двигатели увеличенной мощности гарантируют высокую производительность и точность перемещения лазерной головки. Одним из главных преимуществ шаговых двигателей является возможность осуществлять точное позиционирование и плавную регулировку скорости.
	НАПРАВЛЯЮЩИЕ Портал перемещается по прецизионным высокоточным призматическим направляющим. Их смазка не представляет особой сложности, и, как следствие, обеспечивается неограниченный ресурс работы. Изготовлены из современных высококачественных материалов, что существенно увеличивает срок их службы. Обладают большим запасом прочности.
	СИСТЕМА ОХЛАЖДЕНИЯ ЛАЗЕРНОГО ГЕНЕРАТОРА Для обеспечения нужного температурного режима головки лазера, в станке установлена система водяного охлаждения. Система эффективно справляется с тепловыделением, поддерживая нужную температуру работы лазера благодаря термостату и радиатору с принудительным охлаждением
	ТЕРМОСТАТ Установленный на станке термостат обеспечивает высокую точность термостабилизации, благодаря микропроцессорному управлению работой. Контролирует оптимальный тепловой режим лазера и предотвращает перегревание оборудования.
	ПУЛЬТ УПРАВЛЕНИЯ Вмонтирован в корпус станка. Дает возможность плавно изменять мощность лазерного генератора в процессе обработки. Позволяет вернуться к прерванной траектории и управлять перемещениями рабочего агрегата в ручном режиме. Снабжен кнопкой аварийной остановки станка для безопасной работы. Станок управляется через порт USB или LAN, с компьютера, ноутбука или с КПК. Кроме этого, в блоке управления имеется встроенная память на 10 программ
	ПРОГРАММНОЕ ОБЕСПЕЧАНИЕ LASER CUT ПО поддерживает удобные и полезные функции при работе на станке, быстрое изменение параметров обработки, а также управление и контроль за работой станка. Благодаря понятному программному обеспечению, работа на станке не требует от оператора высокой квалификации. Программа позволяет писать текст, рисовать и чертить, кроме этого, поддерживает импорт из всех известных CAD систем и дизайнерских программ, включая:(DXE, ESP, AI, BMP, JPEG, и т п).

Технические характеристики VL 4060, VL-13070:

Модель	VL 4060	VL 13070
Лазерная трубка	CO2	CO2
Мощность лазера, Вт	65	65
Габариты рабочей зоны, мм	600х400	1300х700
Скорость гравирования, мм/с	0-1200	0-1200
Скорость раскроя, мм/с	0-800	0-800
Погрешность при повторном позиционировании рабочего элемента, мм	±0,05	±0,05
Электрооборудование, В / Гц	220 / 50	220 / 50
Мощность, кВт	0,9	1,3
Вертикальный ход стола, мм	0-160	0-160
Метод охлаждения	Водяное охлаждение
Операционная система	Windows 98 и выше
Модель системы управления	PCI (локальная шина соединения периферийных устройств)
Порты передачи данных	USB - LAN
Программное обеспечение системы управления	Современная и удобная программа LASER CUT
Интерфейсное программное обеспечение	AutoCAD CorelDraw CasMate и др.
Вид газоотсасывающего оборудования	внешнее
Габариты, мм	1200х1000х1350	1800х1240х1140
Масса, кг	300	350
В зависимости от нужд производства станки могут поставляться с различными габаритами стола.

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по тел. (495) 781-5511
