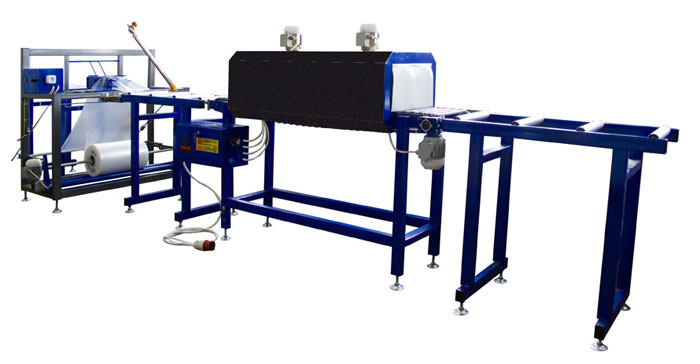

УМ-1 Лайн ручная



Предназначена для упаковки в термоусадочную полиэтиленовую (ПЭ) пленку длинномерных изделий (2; 4; 6 метров) к числу которых относятся различного вида пиломатериалы: вагонка, брус, плинтус, доска, карнизы и т.п. Оборудование имеет модульную конструкцию, просто в эксплуатации, легко устанавливается и настраивается.

Комплект поставки состоит из:

• формирующего узла, с автоподмотчиком пленки, ручным термоножом и ручным точечным запайщиком продольного шва;
• термотоннеля;
• системы подающих, промежуточных и приемных рольгангов.

Общая схема упаковочного процесса:

Продукция: доска, брус и т.п. подается оператором в приемное окно (размеры воротника определяются формирующего узла. При прохождении через узел, продукция оборачивается упаковочным материалом по следующей схеме: полотно упаковочного материала, проходя через воротник, сворачивается в рукав вокруг упаковки. Место перехлеста пленки, расположенное в верхней части упаковки, при необходимости, по длине пропаивается точечным сварщиком. На выходе из формируещего узла торцевой срез упаковки запаивается ручным термоножом. Одновременно с запайкой среза происходит отрезка сформированной упаковки от исходного рулона пленки.

Далее упаковка по рольгангу перемещается на конвейер термотоннеля, где под действием температуры в 150 - 170 градусов происходит усадка упаковочного материала. На выходе из термотоннеля готовая упаковка охлаждается естественным потоком воздуха на приемном рольганге. Для ускорения процесса охлаждения упаковки приемный рольганг может быть оснащен дополнительными вентиляторами.

В качестве упаковочного материала чаще всего используют полиэтиленовую термоусадочную пленку, толщиной от 60 до 100 мкм. На материал предварительно может быть нанесена информация о производителе товара, дате упаковки или характеристиках продукции.

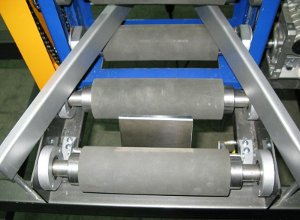

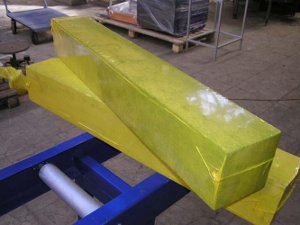

Узел подачи материала	Образец готовой продукции

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по тел. (495) 781-5511
