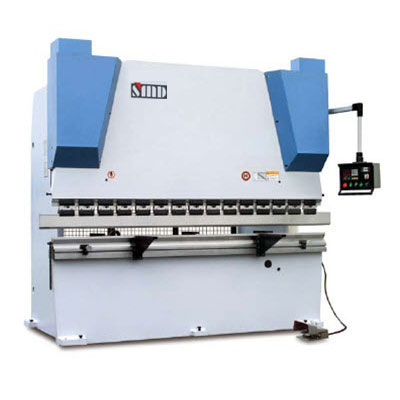

Гидравлические листогибочные прессы с ЧПУ серии WEHK и WEMK

Заказать лизинговый расчет

Листогибочные пресс серии WEHK/WEMK имеют жесткое (через трубчатую траверсу) соединение двух силовых гидроцилиндров для синхронизации их работы. Эта схема проста, применяется всеми мировыми производителями листогибочных прессов уже несколько десятков лет и является недорогим и надежным средством для выполнения несложных гибов. На базе моделей WEHK поставляются пресса WEMK (облегченные, до 80 тонн усилие), WEHK – прессы с ЧПУ (с контроллерами CNC) и WEMK -прессы с ЧПУ (облегченные, до 80 тонн). Применяемые ЧПУ имеют экран с цифровой индикацией и 2-3 контролируемых параметра. Пресса данной серии относятся к эконом классу с ЧПУ Delem DA-41 (Голландия). Он имеет две оси управления – опускание верхней траверсы (ось Y) и перемещение заднего упора (ось X). Конструкцией пресса является прочная жесткая рама, сваренная из стальных плит и прошедшая термическую обработку для снятия напряжений. Мощные гидроцилиндры и надёжная гидравлическая система с компонентами, поставляемыми Rexroth (Германия) и SUMITOMO (Япония), позволяют производить операции гибки с высокой скоростью. Параллельность между верхней траверсой и рабочим столом достигается регулировкой через механическую муфту, управляется реверсивным двигателем.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ГИБОЧНОГО ПРЕССА

Боковое защитное ограждение с двух сторон и заднее защитное ограждение
Механическая ручная система крепления верхнего и нижнего инструмента типа AMADA-PROMECAM
Задний упор перемещается по линейным направляющим с помощью шарико-винтовой пары при помощи серводвигателя.
Задний упор имеет два упорных блока, регулируемых по высоте и росстоянию между ними
Две передние поддержки листа
Оснащен инструментом (пуансон + 4-х ручейковая матрица) на всю длину
Выносная педаль управления с кнопкой аварийной остановки.
Инструкция по эксплуатации и обслуживанию станка
Система ЧПУ ESTUN E200
Управление осями Х+Y контролером (серия WEHK и WEMK управление ЧПУ)

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

Специальный инструмент
Система быстрого зажима инструмента
Увеличение хода заднего упора
Фотоэлектрическая система защиты

ОСНОВНЫЕ УСЛОВИЯ ГАРАНТИИ

Гарантия на поставляемое оборудование – 2 год (сервис КАМИ-Металл).
Послегарантийный ремонт с минимальным сроком поставки запасных частей.

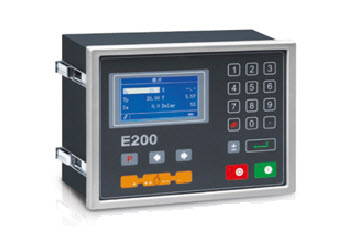

Система ЧПУ ESTUN E200

LCD дисплей: 240х128 пикселей
Память 40 программ
В каждой программе до 25 рабочих шагов

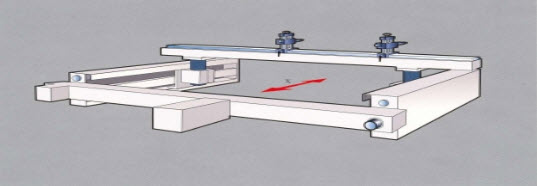

Задний упор на шарико – винтовой паре с двумя пальцами и тремя закаленными упорными поверхностями.

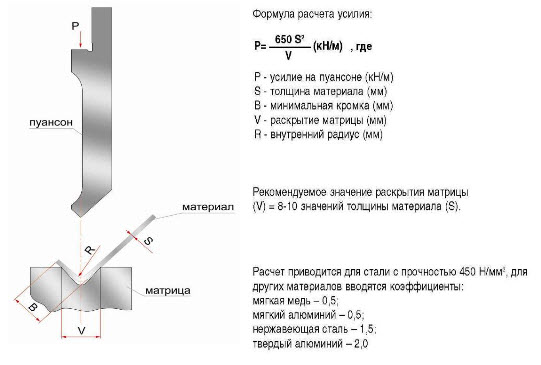

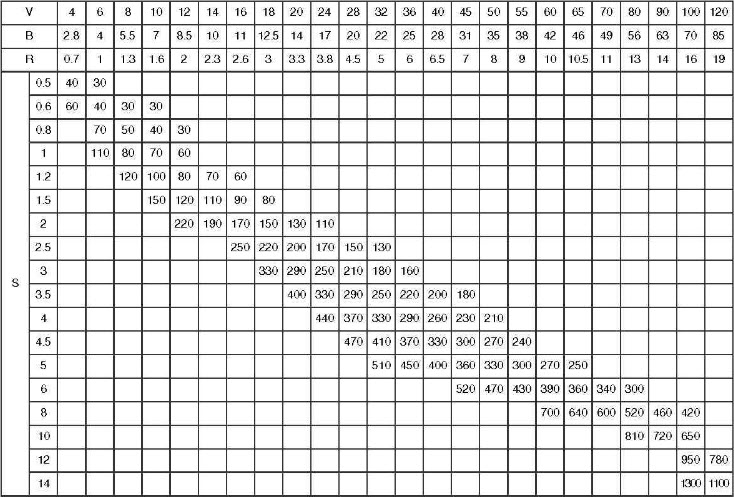

В таблице указываются удельное усилие (Р, кН/м), которое необходимо приложить к листовому материалу определённой толщины (S, мм), чтобы получить изгиб необходимого радиуса (R, мм). Данные приводятся для материала длиной 1 м. Таблица рассчитана для листового материала с прочностью o=450 Н/мм² (углеродистая конструкционная сталь). Результат расчёта усилий необходимо пропорционально изменить в случае, когда показатели прочности имеют другие значения.

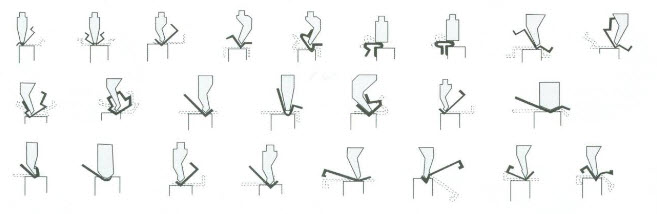

Получаемые профили

Технические характеристики Гидравлические листогибочные прессы с ЧПУ серии WEHK и WEMK:

Модель	Максимальное усилие	Длина рабочего стола	Глубина зева	Расстояние между колоннами	Расстояние между столом и траверсой	Ход траверсы	Скорость опуская, рабочая, подъема верхней траверсы	Ход упоров по оси Х	Скорость перемещения упоров по оси Х	Объем масленого бака	Мощность двигателя	Вес нетто	Габариты (ДхВхШ)
	тонн	мм	мм	мм	мм	мм	мм/сек	мм	мм/сек	л	кВт	кг	мм
WEМK-40/2000	40	2000	250	1590	380	100	90/12/100			145	4	2760	2120х2020х1240
WEМK-63/2500	65	2500	250	1970	390	100	90/8/54			200	4	3980	2520х2080х1290
WEМK-80/3200	80	3200	320	2620	420	150	90/7/50			375	7,5	6300	3340х2300х1450
WEHK-110/3100	110	3100	410	2620	420	150	100/10/85			420	7,5	7750	3360х2580х1580
WEHK-110/4100	110	4100	410	3420	420	150	100/10/85			550	7,5	9010	4220х2580х1580
WEHK-160/3100	160	3100	410	2620	450	160	100/8,5/95			420	11	10820	3370х2670х1790
WEHK-160/4100	160	4100	410	3420	450	160	100/8,5/95			550	11	12330	4220х2670х1790
WEHK-160/5100	160	5100	410	4220	450	160	100/8,5/95			680	11	16860	5425х3120х1790
WEHK-160/6200	160	6200	410	5200	465	160	100/8,5/95			840	11	19830	6320х3120х1830
WEHK-220/3100	220	3100	410	2620	450	160	90/7/85			420	15	11860	3380х2740х1870
WEHK-220/4100	220	4100	410	3420	450	160	90/7/85			550	15	14250	4220х2740х1870
WEHK-220/5100	220	5100	410	4220	450	160	90/7/85			680	15	18000	5425х3120х1870
WEHK-220/6200	220	6200	410	5200	465	160	90/7/85			840	15	21600	6320х3120х1870
WEHK-250/3100	250	3100	410	2620	560	250	100/9,5/125			630	18,5	15040	3380х3160х1925
WEHK-250/4100	250	4100	410	3420	560	250	100/9,5/125			820	18,5	17740	4220х3160х1925
WEHK-250/5100	250	5100	410	4220	560	250	100/9,5/125			1010	18,5	21780	5425х3440х1925
WEHK-250/6200	250	6200	410	4820	560	250	100/9,5/125			1150	18,5	25250	6320х3440х1925
WEHK-300/3100	300	3100	410	2620	560	250	90/9/120			630	22	18100	3390х3210х2190
WEHK-300/4100	300	4100	410	3420	560	250	90/9/120			820	22	21000	4230х3210х2190
WEHK-300/5100	300	5100	410	4220	560	250	90/9/120			1010	22	26230	5425х3490х2190
WEHK-300/6200	300	6200	410	4820	560	250	90/9/120			1150	22	29850	6320х3490х2190
WEHK-400/3100	400	3100	410	2620	630	320	70/6,5/55			630	30	22400	3400х3480х2190
WEHK-400/4100	400	4100	410	3420	630	320	70/6,5/55			820	30	25500	4240х3480х2190
WEHK-400/5100	400	5100	410	4220	630	320	70/6,5/55			1010	30	29300	5425х3800х2190

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по тел. (495) 781-5511
