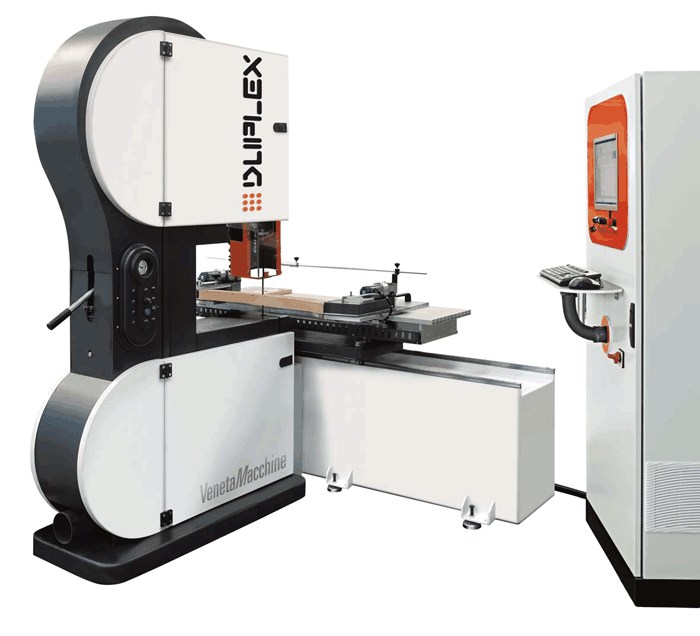

DUPLEX CNC

Заказать лизинговый расчет

НАЗНАЧЕНИЕ:

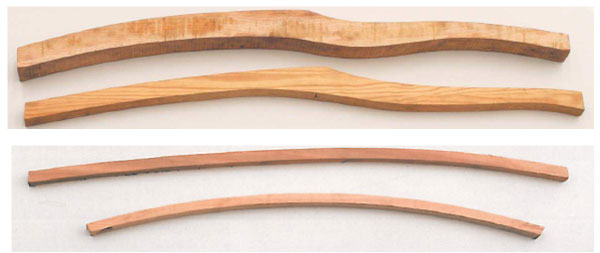

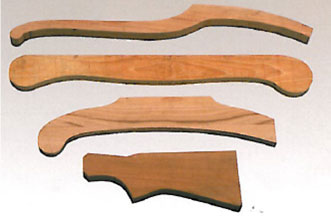

Ленточнопильный станок для криволинейного раскроя с ЧПУ DUPLEX CNC предназначен для раскроя доски на заготовки любой формы. Использование станка позволяет сократить потери материала более чем на 30%. Идеально подходит для изготовления деталей стульев, детских кроваток, элементов мягкой мебели и т.д.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Конструкция станины Станина станка выполнена из твердосплавной стали надежности и прочности во время всего периода эксплуатации. Перемещения по осям X/Y происходит по высокоточным направляющим при помощи подшипников. Перемещения по осям X/Y контролируется сервоприводами, которые позволяют добиться абсолютной точности и избежать любой возможной неточности.
	Ленточная пила Компактная стальная конструкция способна выдерживать сильные механические нагрузки, позволяет работать до 24 часов в день Пневматическое натяжение пилы позволяет идеально позиционировать пилу во время работы. Холостая скорость хода пилы 36 м/сек, при раскрое скорость до 25 м/мин.
	Литые шкивы Диаметр 800 мм, имеют вулканизированное и сбалансированное резиновое покрытие.
	Поворот пилы Два сервопривода, контролируемые редукторами, расположены в верху и в низу направляющих для поворота пилы +/- 90°. Один сервопривод управляет верхним вращением суппорта лезвия, другой – вращением нижнего суппорта. Благодаря этим синхронизированным движениям нижней и верхней направляющих пила работает в заданном режиме.
	Крепление заготовки Зажимы Базовый станок оснащен 4 базирующими упорами и 2 пневматическими зажимами. Заготовка передвигается вручную оператором в направлении упоров.
	Роликовые податчики Доска фиксируется в 2 роликовых податчиках как показано на картинке слева. Эта система рекомендована для обработки досок.
	Система управления ПРОМЫШЛЕННАЯ ПАНЕЛЬ УПРАВЛЕНИЯ с возможностью управления до 6 осей с интерполяцией ПО и интерфейс оператора. Запоминание программ на жестком диске. Серийные порты для подключения оборудования. Телесервис
	Программное обеспечение VENETA CAM Программное обеспечение имеет простой интерфейс и включает в себя систему CAD/CAM с графическим редактором для программирования и изменения параметров раскроя. Возможность выбора нескольких профилей на 1 доске.

Технические характеристики DUPLEX CNC:

Основные технические характеристики	DUPLEX CNC
Максимальная длина пропила по оси X, мм	1 300 (2 000)
Максимальная глубина пропила по оси Y, мм	1 000
Максимальная толщина заготовки, мм	100
Поворот пилы	+/- 90°
Размеры пилы, мм	5450 х 13/16
Диаметр шкивов, мм	800
Мощность, кВт	7,5
Масса, кг	2100

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по тел. (495) 781-5511
