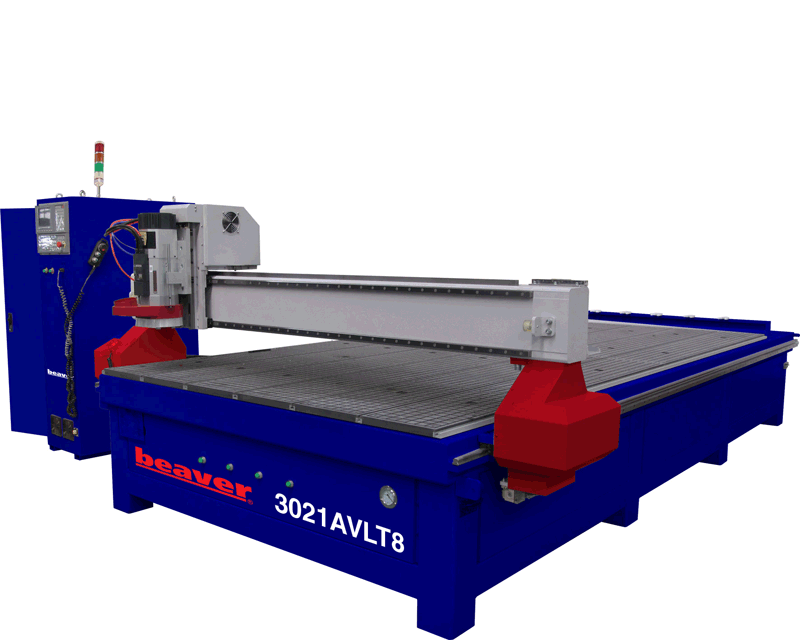

Beaver 3021AVLT8



НАЗНАЧЕНИЕ:

Предназначен для высококачественного фрезерования и гравирования поверхностей деталей и заготовок по плоскости (программное обеспечение 2D) и в 3-х мерном пространстве (3D фрезеро-вание).

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Древесина любых пород, композитные материалы (ДСП, ДВП, МДФ, фанера и т.д.), «Alucobond», «Dibond», любые полистиролы (в том числе ПВХ и полистиролы с поликарбона-том), гетинакс, искусственный камень, цветной металл, акриловое стекло и оргстекло, модель-ный пластик и т.п.

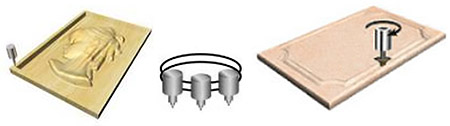

СХЕМА ОБРАБОТКИ:

КОМПЛЕКТАЦИЯ:

ОБЛАСТЬ ПРИМЕНЕНИЯ:

МЕБЕЛЬНОЕ ПРОИЗВОДСТВО:
- Простые и сложные фасады ( в том числе с художественной резьбой), накладки на мебель, элементы эксклюзивной мебели со сложной резьбой. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

ОТДЕЛКА ИНТЕРЬЕРОВ:
- Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса и многое другое, все это с резьбой любой сложности.

ОТДЕЛКА ЭКСТЕРЬЕРОВ:
- Фигурные наличники на окна и двери с резьбой насквозь
- декоративные элементы для украшения деревянных домов и бань
- балясины из доски для отделки веранд и беседок, ограды и т.д.

ЭКСКЛЮЗИВНЫЕ ИЗДЕЛИЯ:
- Рамы для зеркал, панно, изображения людей и зверей, сувенирная продукция, шкатулки, письменные наборы, часы и т.д.

ПРОИЗВОДСТВО ДВЕРЕЙ:
- Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку
- изготовление филенок, в том числе эксклюзивных с глубокой художественной резьбой
- инкрустация дверей вставками из ценных пород дерева, накладки на железные двери и т.д.
- изготовление эксклюзивных дверей из ценных пород древесины.

МОДЕЛЬНОЕ ПРОИЗВОДСТВО:
- Изготовление мастер моделей, литьевых моделей, прототипов изделий, форм для вакуумной формовки, штампов и клише из различных материалов, включая алюминий, латунь, бронзу, «CEBATOOL» и модельный пластик.

РЕКЛАМА:
- Криволинейный раскрой листовых пластиков, ПВХ, акрила и других материалов. Вырезка букв, логотипов, подставок, эмблем и т.д.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ «2D- ОБРАБОТКА»

РЕКЛАМНАЯ ПРОДУКЦИЯ:

ХУДОЖЕСТВЕННЫЙ ПАРКЕТ:

- Изготовление художественного паркета из ценных пород дерева, бордюры, розетки со сложным рисунком и узорами.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ «3D-ОБРАБОТКА»

МЕБЕЛЬНЫЕ ФАСАДЫ

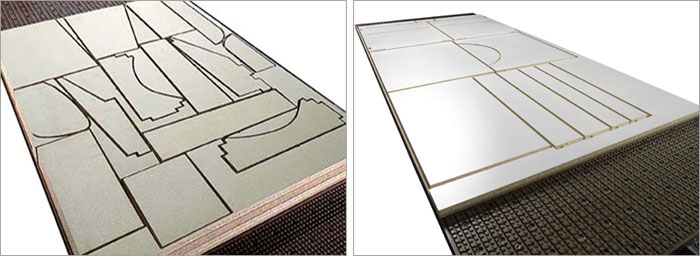

Раскрой ДСП и МДФ по технологии «NESTING»

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	Цельносварная массивная станинаВыполнена из профилей прямоугольного сечения, что обеспечивает высокую степень жесткости конструкции станка, устойчивость к статическим и динамическим нагрузкам, поглощает вибрацию при работе. Достигается высокая точность и качество при обработке заготовок больших размеров.
	Высокоточные линейныенаправляющиеповышенной жесткости (THK, Япония). За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала, суппорта и высокооборотного шпинделя по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

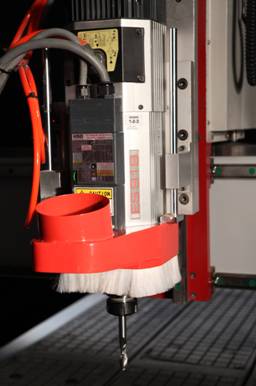

	Шпиндель фирмы «HSD» (Италия) За счет высокой частоты вращения (24000 об/мин) и большой мощности (9 кВт) обеспечивает обработку деталей из древесины больших габаритных размеров, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции с высоким качеством. Охлаждение двигателя принудительное от вентилятора, работающего независимо от режимов работы станка. Расширяются технологические возможности использования станка.
	ЛИНЕЙНЫЙ МАГАЗИН АВТОМАТИЧЕСКОЙ СМЕНЫ ИНСТРУМЕНТА Система автоматической смены инструмента с линейным магазином на 8 патронов ISO30 (8 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента под цангу ER32 до 20 мм. Данная система, в отличии от барабанной системы смены инструмента имеет более простую конструкцию, что обеспечивает высокую степень надежности.
	ДАТЧИК ИЗМЕРЕНИЯ И КАЛИБРОВКИ ДЛИНЫ ИНСТРУМЕНТА Обеспечивает существенную экономию времени и уменьшение времени простоя станка за счет: -  высокой точности измерения длины инструмента; - автоматизации расчета и ввода коррекции на инструмент; Это приводит к отсутствию ошибок, связанных с неточными действиями оператора и снижению объема брака.
	ИНСТРУМЕНТАЛЬНЫЕ ПАТРОНЫ Инструментальные патроны ISO30 (8 шт. поставляются в комплекте). Максимальный диаметр хвостовика инструмента до 20 мм.
	Стойка ЧПУ Стойка управления оснащена комплектующими ведущих мировых производителей (Delta, Schneider, Omron, Telemecanique)  скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.
	СИСТЕМА УПРАВЛЕНИЯ «SYNTEC» Полная поддержка 3D-обработки, функция «LookAhead», простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки.
	Частотный преобразователь Предназначен для управления приводами, где требуется высокая точность регулирования скорости и широкий диапазон управления. Они обеспечивают достижение максимального момента на валу двигателя и возможность прямого управления этим моментом.
	Пульт управления Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	Серводвигатели «DELTA». Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное  позиционирование шпинделя (до 0,01мм) в соответствии с заданной программой при высокой скорости подачи до 32 м/мин. Сервоприводы рассчитаны на тяжелые условия работы.
	ДВА ВАКУУМНЫХ НАСОСа «BECKER». Производительный пластинчато-роторный безмасляный насос известного производителя («Becker», Германия) обеспечивает надежную фиксацию деталей и долгий срок службы оборудования.
	Комбинированный ВАКУУМНЫЙ СТОЛ С «Т» - Пазами.Рабочий стол станка представляет собой синтез вакуумного стола и алюминиевого стола с «Т» - пазами. Большой ход по оси «Z» - 300мм позволяет использовать также и специальную оснастку (присоски, шаблоны и т.д.). Все это дает максимальную гибкость и широчайшие возможности при выборе способа фиксации заготовки. Вакуумный стол разбит на четыре зоны для удобства фиксации заготовок различных габаритов
	ТИСКИ ДЛЯ ФИКСАЦИИ ИНСТРУМЕНТАЛЬНОГО ПАТРОНА ISO30. Значительно увеличивают скорость и  упрощают процесс замены инструмента в инструментальном патроне, снижая риски его повреждения и падения, а также недостаточного усилия затягивания инструмента в цанге
	СИСТЕМА ПРИНУДИТЕЛЬНОГО ОХЛАЖДЕНИЯ СТОЙКИ ЧПУ Система принудительного охлаждения в передней и задней части стойки позволяет всем управляющим компонентам работать в нормальном режиме, даже в условиях повышенных температур.
	ЗАЩИТНЫЕ КАБЕЛЕУКЛАДЧИКИ Обеспечивают защиту кабелей от внешних повреждений (защищает от механических повреждений при падении габаритных обрезков), что увеличивает ресурс работы станка и повышает уровень безопасности на производстве.
	СИСТЕМА КАРТРИДЖНОЙ СМАЗКИ НАПРАВЛЯЮЩИХ THK-LACS Позволяет обеспечить необходимую смазку направляющих по осям перемещения X, Y, Z, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве. Данная картриджная система позволяет значительно снизить время на обслуживание станка и риск повреждения направляющих за счет недостаточного или избыточного количества смазочного материала.
	СИСТЕМА ПОДГОТОВКИ СЖАТОГО ВОЗДУХА Позволяет обеспечить необходимое качество сжатого воздуха на входе в станок, т.е. отделить влагу, которая оказывает негативное воздействие на пневматические системы станка и в целом на долговечность всего оборудования
	КОМПРЕССОР Входит в комплектацию оборудования, обеспечивает автономную работу автоматической системы замены инструмента.
	АСПИРАЦИЯ Пылеулавливающий агрегат производительностью 1500 м3/час входит в комплектацию станка вместе с воздуховодами, штангодержателем и аспирационным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки.

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по тел. (495) 781-5511
