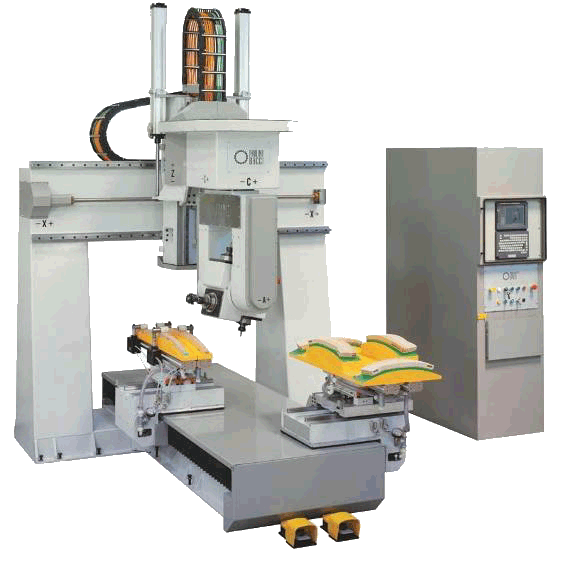

BACCI SHARP-L

Рабочая голова

Type 4P: два электрошпиндель на 2 выхода. Электрошпиндель оснащен валом (диам. 40 мм) на 2 выхода с предустановленной защитой.

7,5 кВт / ER 32

Надежность и долгий срок службы шпинделей обеспечиваются керамическими подшипниками, которые входят в стандартную комплектацию всех наших обрабатывающих центров.

Траверсные столы типа TGV

Обрабатывающий центр оснащен двумя независимыми подвижными столами с программным управлением. Оба передвигаются по одной станине (высота от пола для загрузки/ разгрузки = 850 мм), для обработки и выгрузки деталей за пределы рабочей зоны.

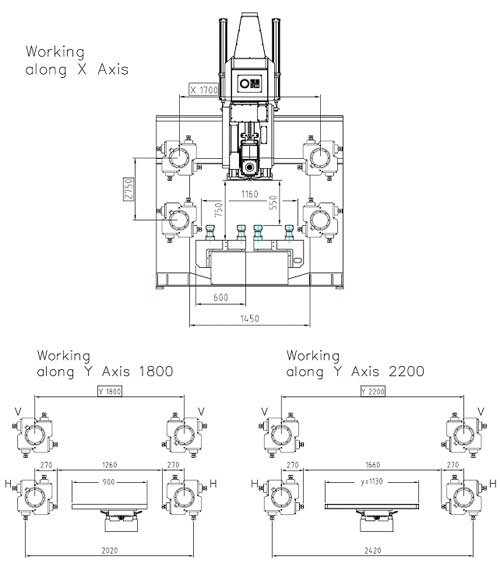

Плоская поверхность суппорта каждого стола состоит из 2-х стальных траверс с межцентровым расстоянием по оси Х в пределах 200 мм до 600 мм. Длина стальных рук - от 900 до 1130 мм.

Траверсы подготовлены для подвода вакуума и их поверхность разделена на сектора 50 x 50 мм.

Система крепления

Стандартная версия станка оснащена 4 пневматическими зажимами (2 на каждый стол). Их можно легко поставить на TGV траверсы.

2 вакуумных насоса на 100 м3/ч каждый для вакуумного крепления заготовок. Опционально возможно установить насосы мощностью 165, 200, 250 м3/ч

Система управления

Устройство ЧПУ OSAI WIN MEDIA позволяет оптимально использовать обрабатывающий центр.

• одновременное управление 4 процессами;
• память 32 MB CNC DRAM;
• встроенный модем Ethernet;
• память 2 GB CNC HDU, доступная для записи программ;
• RTCP: данный элемент управления позволяет осуществлять программирование заготовок со стороны вершины резца и центра головки, кроме того, обеспечивает вертикальность поверхности, которую нужно обработать;

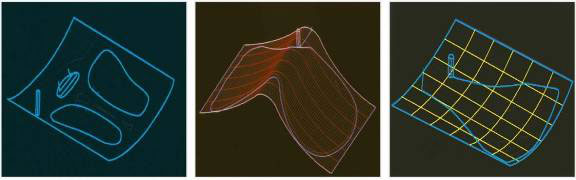

• UPR: программирование гнутых заготовок. Все фазы обработки, программируемые на плоскости стола, автоматически переносятся на искривленную плоскость;
• VFF: высокоточная контурная обработка.

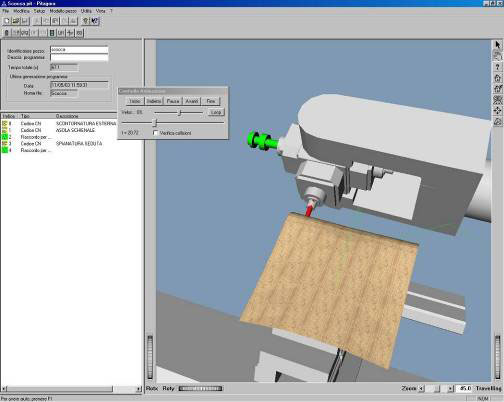

PITAGORA – это система CAM, очень простая в управлении, но достаточно мощная для выполнения требуемых операций, созданная для программирования обрабатывающих центров Bacci с ЧПУ.

Сейчас PITAGORA предоставляет еще больше возможностей: одна программа может использоваться для программирования и оптимизации всех обрабатывающих центров Bacci с ЧПУ. После того, как стало возможным импортировать коды ISO, созданные в любой из CAD CAM программ (AlphaCam, MasterCam, Pro-E,..), при помощи PITAGORA теперь возможно:

• Легко получать программу ЧПУ, быстро и на самом высоком уровне оптимизации, в зависимости от производительности станка. Это значительно снижает время, затрачиваемое на программирование, к тому же это позволяет людям, не являющимся экспертами в программном обеспечении, получить оптимальные результаты без особых усилий.
• Максимально оптимизировать программы, созданные с помощью стандартных систем CAD CAM в зависимости от объема производительности и использовать все возможности станка: производственный цикл может быть сокращен до 50% после того, как эти программы были оптимизированы при помощи PITAGORA.

PITAGORA позволяет лучше использовать высокотехнологичные обрабатывающие центры Bacci и использовать высокие скорости, ускорения и мощность осей благодаря функциям “jerk limitation” и “smoothing” рабочих и скоростных траекторий. Все без ухудшения надежности и срока службы станка.

Рабочая голова

Type 3 Folding - опция:
1 шпиндель на смену инструмента + 2 фиксированных шпинделя, все оборудованы устройствами для смены инструмента через магазин

Доступные модификации:

• 7,5 кВт/HSK 63F
• 11 кВт/ HSK 63 F
• 7,5 кВт/ ER 32 или ER 40
• 11 кВт/ ER 40

Магазин смены инструмента - опция

Обрабатывающий центр, по запросу, может оснащаться магазином инструмента.

Максимальный диаметр инструмента для размещения в магазине – 200 мм.

Магазин, по запросу, может быть оснащен конусами инструмента ISO 30 для 7.5 кВт шпинделей и HSK 63 F для 10 кВт шпинделей.

Магазин может быть рассчитан от 6 до 16 позиций инструмента.

Плоский бакелитовый стол – опция

Обрабатывающий центр может быть оснащен плоским бакелитовым столом с различными размерами.

Плоская поверхность разделена на зоны 50 x 50 мм.

Со всех 4 сторон возможно расположить крепления различного типа.

Шариковинтовые пары защищены от попадания пыли и стружки.

Съемная система TGV – опция

TGV с демонтируемой системой направляющих помещается на поверхность бакелитового стола.

Пневматические крепления, регулируемые по высоте «Free Jig» - опция

Устройства крепятся поверх суппортов TGV и позволяет проводить обработку без шаблонов

Инструменодержатель BCK – опция

Позволяет закреплять 2 инструмента на 1 шпинделе.

Программно управляемая токарная приставка - опция

Максимальный диаметр 200 мм, максимальная длина 1.100 мм

Вакуумные насосы различных объемов (100, 165, 200, 250 м3/ч) с опциями в зависимости от типов применения

MICROSCRIBE (опция): Это устройство позволяет переводить в цифровую форму поверхности деревянного образца и затем экспортировать файл в систему CAD/CAM, для получения программы.
