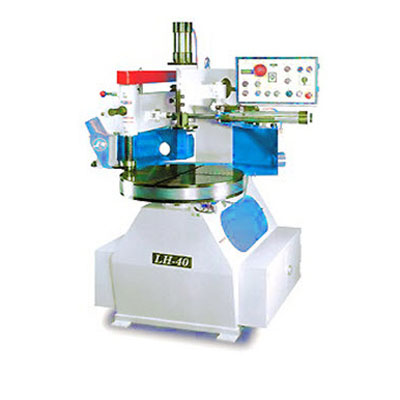

LH-28, 28A, 40



Схема обработки:

Назначение:

Предназначен для высокопроизводительного изготовления сидений стульев, столешниц, криволинейных ножек стульев и столов, спинок стульев и других подобных изделий.

Устройство станка:

• рабочий стол круглой формы, с установленным на нем шаблоном и заготовкой вращается вокруг своей оси
• пневмоприжим, расположенный строго над центром круглого рабочего стола фиксирует заготовку прижимая ее сверху к шаблону и столу
• рабочий орган - фреза, имеет ход в радиальном направлении к центру стола и обратно с помощью пневмоцилиндра. На одном валу с фрезой установлен копировальный подшипник, находясь под фрезой данный подшипник обкатывает шаблон, а фреза над ним копирует форму шаблона на заготовке.

Принцип работы:

Шаблон, имеющий форму будущего изделия, укладывается на стол таким образом, чтобы ось его вращения совпадала с осью вращения стола. На шаблон укладывается заготовка, как правило, квадратной, прямоугольной или многоугольной формы и сверху фиксируется пневмоприжимом над центром стола. Начинается обработка: стол с шаблоном и заготовкой вращается, копировальный подшипник, прижимаясь к вращающемуся шаблону, сообщает нужную траекторию движения фрезе - таким образом, происходит обработка тел вращения любой сложности с высокой производительностью.

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по тел. (495) 781-5511
