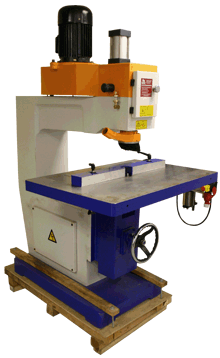

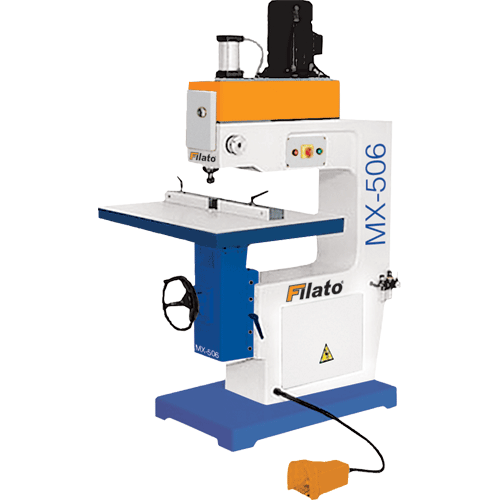

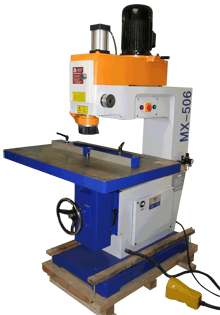

MX 506



Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.

Принцип работы:

Заготовка укладывается оператором на рабочий стол, при нажатии педаль управления пневмоцилиндр опускает вращающийся шпиндель в заготовку. Таким образом получаются отверстия. Для осуществления обработки заготовки по контуру оператор перемещает ее по копиру при опущенном и вращающемся шпинделе.

Примеры обрабатываемых деталей:

Дверные полотна, мебельные фасады.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:
	Массивная фрезерная голова. Ход фрезы с приводом от пневмоцилиндра. Кожух под аспирацию.
	Регулировка хода шпинделя – с помощью удобного револьверного механизма, имеющего 6 положений.
	На стол можно установить направляющую линейку для прямолинейного фрезерования
	Копировальный палец находящийся в центре стола, для фрезерования по шаблону.
	Подъем и опускание стола с помощью маховика
	Удобная система наклона стола до 45 град. Для удобства на угловую линейку нанесена шкала с градусами.
	Пневмосистема оснащена узлом подготовки воздуха.

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по тел. (495) 781-5511
