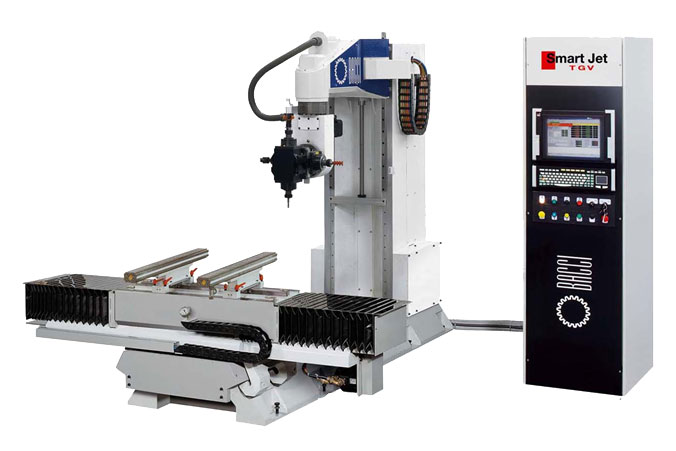

BACCI SMART-JET/TGV

Рабочая голова
Type 2+2:два электрошпинделя на 2 выхода.Электрошпиндель оснащен валом (диам. 40 мм) на 2 выхода с предустановленной защитой.
7,5 кВт / ER 32

Траверсные столы типа TGV
Обрабатывающий центр оснащен двумя независимыми подвижными столами с числовым управлением. Оба передвигаются по одной раме (высота от пола для загрузки/ разгрузки = 850 мм), для обработки и выгрузки деталей за пределы рабочей зоны. Эта особенность головы позволяет достигать жесткости и дает максимальную точность.
Плоская поверхность суппорта каждого стола состоит из 2-х стальных траверс с межцентровым расстоянием по оси Х в пределах 200 мм до 820 мм. Длина стальных рук - 750 мм.
Траверс подготовлены для подвода вакуума и их поверхность разделена на сектора 50 x 50 мм.

Система крепления
Стандартная версия станка оснащена 4 пневматическими зажимами (2 на каждый стол). Их можно легко поставить на TGV траверсы.

Система управления
Устройство ЧПУ OSAI WIN MEDIA позволяет оптимально использовать обрабатывающий центр.

• одновременное управление 4 процессами;
• память 32 MB CNC DRAM;
• встроенный модем Ethernet;
• память 2 GB CNC HDU, доступная для записи программ;
• RTCP: данный элемент управления позволяет осуществлять программирование заготовок со стороны вершины резца и центра головки, кроме того, обеспечивает вертикальность поверхности, которую нужно обработать;
• UPR: программирование гнутых заготовок. Все фазы обработки, программируемые на плоскости стола, автоматически переносятся на искривленную плоскость;
• VFF: высокоточная контурная обработка.

PITAGORA – это система CAM, очень простая в управлении, но достаточно мощная для выполнения требуемых операций, созданная для программирования обрабатывающих центров Bacci с ЧПУ.

Сейчас PITAGORA предоставляет еще больше возможностей: одна программа может использоваться для программирования и оптимизации всех обрабатывающих центров Bacci с ЧПУ. После того, как стало возможным импортировать коды ISO, созданные в любой из CAD CAM программ (AlphaCam, MasterCam, Pro-E,..), при помощи PITAGORA теперь возможно:

• Легко получать программу ЧПУ, быстро и на самом высоком уровне оптимизации, в зависимости от производительности станка. Это значительно снижает время, затрачиваемое на программирование, к тому же это позволяет людям, не являющимся экспертами в программном обеспечении, получить оптимальные результаты без особых усилий.
• Максимально оптимизировать программы, созданные с помощью стандартных систем CAD CAM в зависимости от объема производительности и использовать все возможности станка: производственный цикл может быть сокращен до 50% после того, как эти программы были оптимизированы при помощи PITAGORA.

PITAGORA позволяет лучше использовать высокотехнологичные обрабатывающие центры Bacci и использовать высокие скорости, ускорения и мощность осей благодаря функциям “jerk limitation” и “smoothing” рабочих и скоростных траекторий. Все без ухудшения надежности и срока службы станка.

Пневматические крепления, регулируемые по высоте «Free Jig» - опция.
Устройства крепятся поверх суппортов TGV и позволяет проводить обработку без шаблонов

Инструменодержатель BCK – опция
Позволяет закреплять 2 инструмента на 1 шпинделе.

Программно управляемая токарная приставка - опция
Максимальный диаметр 200 мм, максимальная длина 1.100 мм
