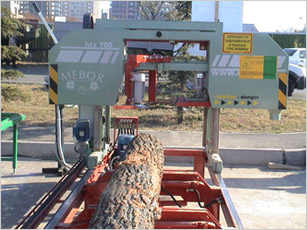

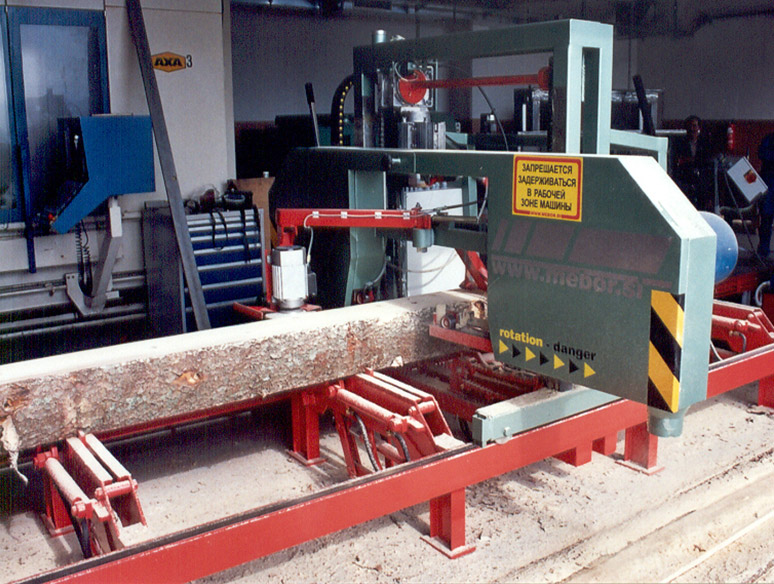

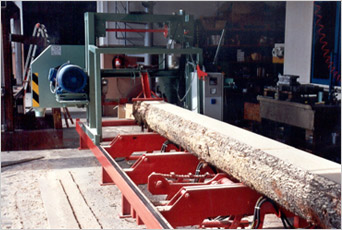

HTZ 700



Связь с ведущим специалистом
(916) 448-9276
(916) 992-8506

НАЗНАЧЕНИЕ:

Предназначен для продольной распиловки бревен с целью получения пиломатериала высокого качества. Сочетает в себе такие преимущества ленточного пиления как тонкий пропил и возможность индивидуального раскроя пиловочника, и в то же время оборудован шкивами большого диаметра 700 мм, что делает возможным распиловку бревен диаметром до 800 мм. Станок оборудован гидравлическим устройством натяжения пильного полотна, что гарантирует идеальную геометрию пиломатериала и работу с высокой скоростью подачи, которая регулируется бесступенчато.Станок может быть укомплектован полным спектром пристаночной механизации позволяющей свести к минимуму степень ручного труда.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Высокопроизводительный станок благодаря высокой степени механизации легко встраивается в лесопильные потоки и применяется в качестве головного станка для получения качественных пиломатериалов в больших объемах на предприятиях и в цехах лесопильного производства, а также для индивидуального раскроя бревен на пиломатериалы экспортного качества.

СХЕМА ОБРАБОТКИ

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• Конструкция станка и обширный ассортимент мощных гидравлических принадлежностей позволяет легко резать и манипулировать тяжелой и твердой древесиной;
• Пильный узел оборудован большими шкивами с диаметром 700 мм и оснащен широким спектром защитных устройств;
• Зажим бревна на станке осуществляется с помощью гидроприжимов;
• Натяжение ленточной пилы осуществляется гидравлически;
• На центральной панели управления дополнительно установлен пульт управления всеми гидравлическими элементами.

Станок комплектуется:

• подшипники от поставщика FAC (Германия);
• электрика от поставщика Telemechanika (Франция);
• двигатели от поставщика ABS (Австрия);
• редукторы от поставщика Bonfiloni (Италия);
• контроль скорости и подачи от поставщика Controltechnika (Англия);

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

АВТОМАТИЧЕСКОЕ ГИДРАВЛИЧЕСКОЕ НАТЯЖЕНИЕ ЛЕНТОЧНОГО ПОЛОТНА	Натяжение ленточной пилы осуществляется с помощью гидроцилиндра. Обеспечивается надежное и равномерное натяжение пилы, что  позволяет своевременно отслеживать ее удлинение  при пилении. Исключает возможность образования волны
БЕССТУПЕНЧАТАЯ РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ	Обеспечивается плавная регулировка скорости подачи пильной каретки и высокая производительность.
	РЕЛЬСОВЫЙ ПУТЬ ДЛИНОЙ 10м, ВЫСОТОЙ 500мм, ШИРИНОЙ 2100мм Обеспечивает распиловку бревна до 6м. Жесткость станины позволяет работать с древесиной твердых пород и больших диаметров.
	ГИДРАВЛИЧЕСКОЕ КРЕПЛЕНИЕ БРЕВНА Пять гидравлических зажимов обеспечивают быстрое и точное крепление без ручной наладки.
	ПОВОРОТНОЕ УСТРОЙСТВО-(КАНТОВАТЕЛЬ) Гидравлическое устройство для поворачивания бревен для быстрого позиционирования бревна / бруса в оптимальное для пиления положение; 5 угловых рычагов обеспечивают уверенное манипулирование бревнами диаметром до 1000 мм длиной до 6 м, управляются дистанционно.
	ПОДРЕЗНАЯ ПИЛА Подрезной узел автоматически очищает кору от загрязнения в зоне будующего пропила, от которого начинается распил, тем самым обеспечивая повышенный ресурс инструмента. Простая наладка – узел сам огибает неровности бревна.
	УСТРОЙСТВО ДЛЯ СТАЛКИВАНИЯ ДОСОК Одновременно с возвратом ленточной пилы толкает доску с бревна и таким способом увеличивает производительность,  максимально эффективно с разгрузочным ленточным транспортером для  автоматического удаления досок.

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ (ОПЦИИ)

	ЗАГРУЗОЧНОЕ УСТРОЙСТВО С МЕХАНИЗМОМ ПОШТУЧНОЙ ВЫДАЧИ БРЕВЕН Обеспечивает автоматическую подачу бревен на ленточнопильный станок без использования ручного труда.
	ГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ БРЕВЕН НА ПУТЬ ЛЕНТОЧНОПИЛЬНОГО СТАНКА Обеспечивает подачу бревна на рельсовый путь станка без использования ручного труда, рекомендуется устанавливать в местах где нет возможности использовать загрузочное устройство с механизмом поштучной выдачи.
	ВАЛЬЦЫ ДЛЯ ПРОДОЛЬНОЙ ПОДАЧИ БРЕВНА ПО РЕЛЬСОВОМУ ПУТИ Вальцы: один  приводной с гидродвигателем и два неприводных обеспечивают продольное перемещение бревна для его оптимальной ориентации на зажимах.
	УСТРОЙСТВО ДЛЯ ПОДЪЕМА ГИДРОЗАЖИМОВ Обеспечивает выравнивание оси бревна относительно станины, для получения оптимального распила  искривленных бревен и бревен с большим сбегом.
	ЛЕНТОЧНЫЙ ТРАНСПОРТЕР ДЛЯ МЕХАНИЗИРОВАННОГО УДАЛЕНИЯ ДОСОК Транспортер длиной 2,5 м, шириной 1 м с приводом для автоматического удаления досок из зоны пиления, наиболее эффективно дополняет устройство для сталкивания досок
УСТРОЙСТВО ДЛЯ ОБЛЕГЧЕНИЯ УДАЛЕНИЯ ДОСОК	Устройство оборудовано вальцом, находящимся на пути станка, облегчает удаление досок в случае когда нет возможности установить приводной транспортер
	СИСТЕМА АСПИРАЦИИ Устанавливается непосредственно на ленточнопильном станке и обеспечивает удаление опилок из зоны резания, тем самым предотвращает налипание опилок на шкивы и полотно пилы.

Серийная комплектация и характеристики:

• сварные шкивы
• централизованная смазка шкивов, с возможностью визуального наблюдения за уровнем смазывающей жидкости в емкости
• ручное гидравлическое натяжение полотна режущей ленты
• электрическая регулировка направляющих станка
• очистка шкивов скребками из меди
• автоматический подъем пильной рамки при возвратном ходе
• подрезная фреза, установленная на теле пильной рамки для очистки бревна от коры, грязи и песка, т.е. продления срока эксплуатации полотна режущей ленты
• ручной подвод и отклонение подрезной фрезы
• на станке установлено устройство для автоматического сталкивания продуктов распила с бревна
• удвоенная электроника для управления станком и измерения толщин
• рабочий стол длиной 10 м, высотой 450 мм – для распила бревен длиной до 6,2 м
• гидрав. зажимы с самостоятельной настройкой под размер бревна - 4 компл.
• поворачивающее устройство с четырьмя гидравлически угольниками 2 шт.
• дополнительная оплата за установку функции гидравлического подъема зажима для кантовки бревен конусообразной формы 1 шт.
• лазер, обозначающий направления пропила – высоту режущего полотна (выбор с учетом длины бревна)
• одностороннее полотно режущей ленты со стеллитовой напайкой 1 шт.
• штанга для кабеля и стальной тросс 2 шт.
• все необходимые кабели с захватами
• комплект основных запасных частей
• MEBOR System – автоматический режим пиления
• Вариант с удвоенной электроникой Unitronics М 91 по программе Mebor:
  • измерительные утройства
  • автоматизация пиления
  • автоматическое удаление продуктов распила
  • точное измерение толщины доски с помощью электроники
  • запись внесенных размеров доски в мемориум
  • система расчета толщины пиления для достижения максимальной выработки и автоматизация распила бревна
  • учет рабочих часов
  • MEBOR Safety – система безопасности:
    • сенcоры гидравлических угольников, поворотных устройств и вальцов предупреждают станок от повреждений во время их функционирования
  • командный пульт для более комплексного управления станком устанавливается в голове рабочего стола – станком управляет один оператор

В связи с возможной модернизацией оборудования просьба уточнять технические характеристики по тел. (495) 781-5511
