Вы выбрали: Токарные обрабатывающие центры TAKISAWA серии NEX

Заказать лизинговый расчёт

×

Вы выбрали: Токарные обрабатывающие центры TAKISAWA серии NEX

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 3
  • ОТЗЫВЫ

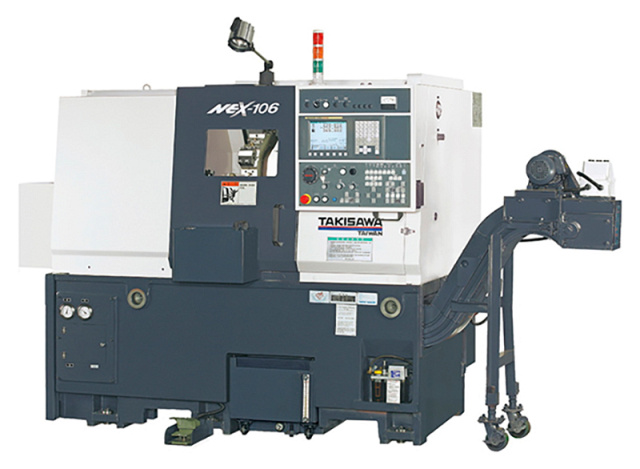

Назначение:

Токарные обрабатывающие центры TAKISAWA серии NEX предназначены для высокоскоростной и точной токарной обработки деталей типа тел вращения: втулок, фланцев, штуцеров, при “лёгких” режимах резания и т.д.

Сочетание высокой жесткости наклонной конструкции станины, мощного шпинделя и линейных направляющих качения позволяют успешно сочетать обработку с высокой скоростью рабочей подачи при малой глубине резания и нагрузке на шпинделе, при этом обеспечивая высокую точность по 6 квалитету и шероховатость по 8-9 классам.

Область применения:

Токарные обрабатывающие центры TAKISAWA серии NEX применяются во всех отраслях машиностроительной индустрии, а также в авиационной промышленности и приборостроении.

Авиационная промышленность

Приборостроение

Отличительные особенности

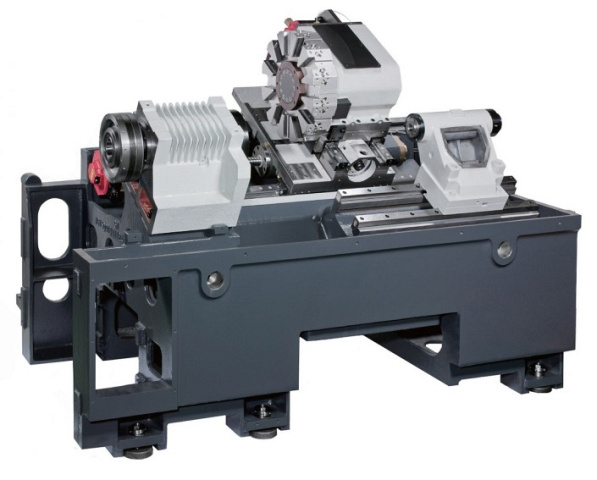

Токарные обрабатывающие центры TAKISAWA серии NEX спроектированы для многоцелевой токарно-фрезерной обработки с учетом основных конструктивных особенностей:

  • Цельнолитая наклонная станина с повышенной жесткостью и виброустойчивостью способствует равномерному распределению нагрузки в процессе резания, удобной настройке и регулировке, а также легкому удалению стружки;
  • Скоростной прямой привод с высокими оборотами и крутящим моментом;

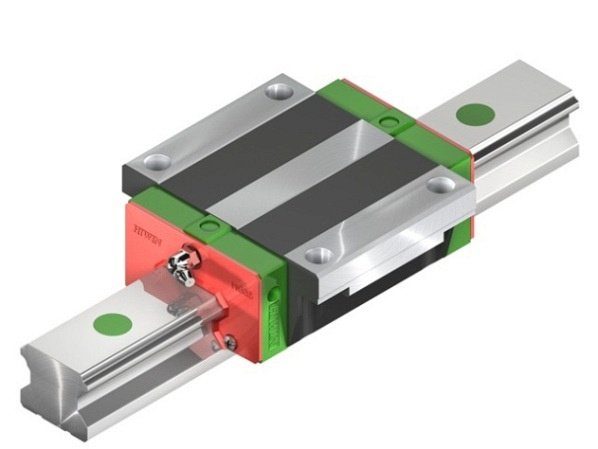

  • Линейные направляющие качения позволяют успешно сочетать обработку с высокой скоростью рабочей подачи при малой глубине резания;
  • Конструкция системы крепления инструментальных блоков BMT обеспечивает жесткую и точную обработку;
  • Основные узлы станка усиленной конструкции (шпиндель, револьверная головка) изготавливаются самостоятельно, что повышает качество обработки и сборки, которые гарантируют долговременную и надежную эксплуатацию;
  • Модульная структура станков разработана с возможностью установки оси “C” и “Y”.

Конструктивные особенности револьверных головок:

  • Станки изготавливаются по новейшим технологиям.
  • Расширенные функции безопасности позволяют значительно сократить время простоя из-за ошибки оператора.
  • Жесткие направляющие последнего поколение гарантируют постоянную точность и больший съем металла.
  • За счет линейных направляющих ускоренные перемещения по осям X и Z сокращают вспомогательное время, что ведет к повышению производительности.

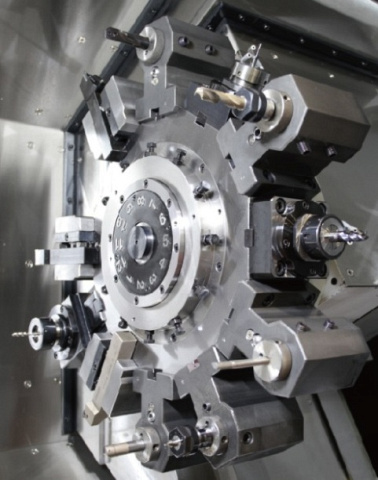

  • 8-ми,10-ти или 12-ти позиционная револьверная головка с гидрозажимом и сервоприводом для вращения позволяет изготавливать наиболее сложные детали без переналадки и значительно сокращает время смены инструмента.
  • Серво привода с высокой скоростью позиционирования сокращают время простоя.
  • Мощная, точная, высокоскоростная револьверная головка гарантирует максимальную жесткость и легкость обработки.
  • Точность обрабатываемых деталей за счет высокого качества изготовления и сборки станков.
  • Цельнолитая чугунная станина с углом наклона 30 способствует легкому удалению стружки из рабочей зоны и обладает высокой виброустойчивостью при тяжелых режимах резания.
  • Система ЧПУ Fanuc специально разработанная для компании Takisawa с учетом многолетнего опыта эксплуатации.
  • Датчики положения и прецизионные сервопривода исключают ошибки оператора при неправильном выборе нулевого положения.
  • Расширение возможностей и производительности путем установки системы измерения инструмента и улавливателя деталей.
  • Широкие возможности опциональной комплектации станков под различные задачи.

Схема работы станка
Cистема крепления BMT
(TAKISAWA)
Cистема крепления VDI
(Другой производитель)





Система крепления VDI
  • Крепление инструментальной державки: клин с зубьями на хвостовике державки;
  • Регулировка соосности инструмента: по шпонке или базовой поверхности;
  • Расположение инструмента: инструментальные позиции установлены либо по радиусу или параллельно оси вращения револьверной головки;
  • Зажимное усилие: низкое осевое усилие зажима.


Система крепления BMT
  • Зажим инструментальной державки: 4 болта;
  • Позиционирование инструментальной державки: по 4-м направляющим, соосность не регулируется;
  • Расположение инструмента: инструментальные позиции установлены по радиусу;
  • Зажимное усилие: высокое осевое усилие зажима.

Конструкция подшипников качения в блоках для приводного инструмента
VDI BMT

  • короткое расстояние между подшипниками;
  • упорные подшипники расположены только в переднем конце блока;
  • игольчатый подшипник в хвостовике блока;
  • большой вылет хвостовика 78 мм для VDI-40 с ER-32;
  • сниженная жесткость;
  • большое расстояние между подшипниками;
  • три упорных подшипника расположены в хвостовике, средней части и переднем конце блока;
  • шариковые подшипники в хвостовике;
  • короткий вылет хвостовика 65 мм для BMT-65 с ER-32;
  • высокая жесткость конструкции блока;


Анализ конструктивных решений показывает:

- Система крепления VDI имеет менее жесткую конструкцию крепления инструментальных блоков к револьверной головке, и предназначена для обработки легких сплавов с небольшими припусками. При обработки твердых сплавов срок эксплуатации инструментальных блок значительно уменьшается из-за большой нагрузки на базовые посадочные поверхности.

- Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков к револьверной головке за счет закрепления 4-мя болтами, это позволяет производить обработку при тяжелых режимах резания обеспечивая высокую точность. Это позволяет достичь высокую производительность и сократить вспомогательное время, т.к возможно производить обработку с большими припусками, а также увеличивается качество обработки из-за жесткости конструкции крепления блоков. Также данная конструкция гарантирует надежную эксплуатацию в течении длительного срока эксплуатации.


Выходная диаграмма шпинделя
Инструментальная система
Рабочая зона
Инструментальная схема с револьверной
головкой на 12 инструментов

Типоразмерный ряд оборудования:

NEX-105 NEX-106
NEX-108 NEX-110

Стандартная комплектация:

  • ЧПУ FANUC (Япония) 0i-Mate
  • Гидравлический 3-х кулачковый патрон
  • Вариаторный высокоточный шпиндель
  • Шпиндель с прямой передачей
  • Гидравлическая сервоприводная револьверная головка
  • Механическая задняя бабка
  • Гидравлический пиноль задней бабки
  • Инструментальный блок для наружной обработки – 2 шт.
  • Инструментальный блок для расточного инструмента, 4 шт.
  • Инструментальный блок для U-образного сверла, 2 шт.
  • Переходные втулки (Ø8, 10, 12, 16, 20, 25, 32) х Ø40 мм
  • Переходные втулки (МТ-1, МТ-2, МТ-3, МТ-4) х Ø40 мм
  • Полностью закрытая зона обработки
  • Централизованная автоматическая система смазки
  • Ножная педаль для 3-х кулачкового патрона
  • Рабочее освещение
  • Трехцветная сигнальная лампа
  • Система подачи СОЖ с баком
  • Защита направляющих по осям X/Z
  • Жесткое нарезание резьбы
  • Функция автоматического отключения
  • Порт RS-232
  • Регулировочные болты и опоры
  • Инструмент для обслуживания станка
  • Инструкция по эксплуатации на русском языке
  • Соответствие стандартам CE
Описание: 12(4)

Шпиндельная бабка с

прямым приводом

Описание: takisawa-nex-105106108110_0

Шпиндельная бабка с

редукторным приводом

Описание: Токарные обрабатывающие центра TAKISAWA серии EX, мото-шпиндель с осью "C"

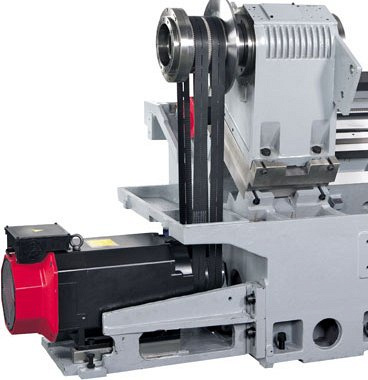

Шпиндельная бабка с прямым приводом

осью “C”

Описание: stanki-184

Высокоточный шпиндель

Описание: Описание: Гидравлический 3-х кулачковый патрон

Гидравлический 3-х кулачковый патрон

Описание: 8(4)

Револьверная голова с сервоприводом

на 12 инструментов

Описание: 7(4)

Револьверная голова с сервоприводом

на 10 инструментов

Описание: 6(4)

Револьверная голова с сервоприводом

на 8 инструментов

Описание: kvr2418paneljpg-preview1

Стойка ЧПУ Fanuc специально

разработана для станков Takisawa

Описание: Описание: Токарные обрабатывающие центра TAKISAWA серии LA, гидравлическая задняя балка

Гидравлическая пиноль задней бабки

Дополнительная комплектация:

  • ЧПУ FANUC (Япония) 0i-ТD
  • ЧПУ FANUC (Япония) 0i-Т MGi Manual Guide i с цветным экраном (диалоговое программирование)
  • Система измерения инструмента (ручная)
  • Система измерения инструмента (автоматическая)
  • Уловитель готовых деталей
  • Счетчик изделий
  • Стружкоуборочный конвейер с корзиной
  • Интерфейс под автоподатчик прутка
  • Автоподатчик прутка
  • Автоматическая дверь
  • Tool life management (контроль стойкости инструмента)
  • Система координат заготовки
  • Автоматическая задняя бабка
  • Воздушный обдув шпинделя
  • Редукторный привод на шпинделе
  • Приводной блок по оси X
  • Приводной блок по оси Z
  • Соответствие стандартам CE
  • Комплект сырых кулачков
  • Закаленные кулачки
  • Цанговый патрон
  • Роботизированная система загрузки и выгрузки деталей
  • Вспомогательное оборудование для подключения станка (Компрессор винтовой)
Описание: Описание: Токарные обрабатывающие центра TAKISAWA серии LA, приводная револьверная голова с сервоприводным и гидрозажимом

Револьверная голова с сервоприводом и блоками приводного инструмента

Описание: Описание: Токарные обрабатывающие центра TAKISAWA серии LA, система измерения инструмента

Система измерения инструмента

Описание: Описание: Токарные обрабатывающие центра TAKISAWA серии LA, уловитель готовых деталей

Уловитель готовых деталей

Описание: Описание: Токарные обрабатывающие центра TAKISAWA серии LA, цанговый патрон

Цанговый патрон

Описание: Описание: Токарные обрабатывающие центра TAKISAWA серии LA, система диалогового программирония

Система диалогового программирования

Manual guide для Fanuc

Описание: 48

Задняя бабка с программируемым перемещением пиноли и корпуса

Описание: Описание: Токарные обрабатывающие центра TAKISAWA серии LA, люнет ручной

Люнет ручной

Описание: Описание: Токарные обрабатывающие центра TAKISAWA серии LA, люнет гидравлический

Люнет гидравлический

Описание: Описание: Токарные обрабатывающие центра TAKISAWA серии LA, уловитель паров СОЖ

Уловитель паров СОЖ (масляного тумана)

Описание: Описание: Токарные обрабатывающие центра TAKISAWA серии LA, конвейер и корзина для стружки

Конвейер и корзина для стружки

Описание: 50

Робот-манипулятор

Позволяет производить загрузку и разгрузку заготовок.

Описание: Описание: Токарные обрабатывающие центра TAKISAWA серии LA, автоматизированное устройство подачи прутка

BAR FEEDER

Автоматизированное устройство подачи прутка

Описание: Описание: http://i.ytimg.com/vi/_cOT6ZrBFPI/maxresdefault.jpg
Описание: Описание: http://blogcnccookbookcom.c.presscdn.com/wp-content/uploads/2014/11/BarPuller.jpg

BAR PULLER
Автоматизированное устройство подачи прутка

Описание: фрезерный станок 6550

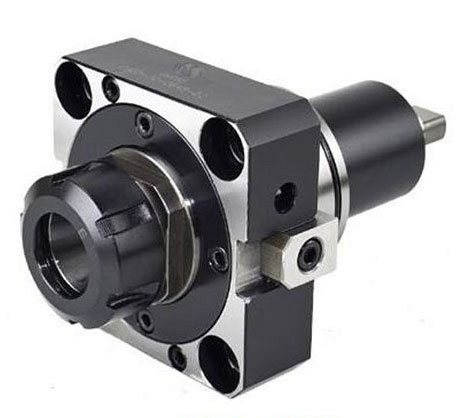

Блоки приводного инструмента для многофункциональной обработки
