Токарные обрабатывающие центры с ЧПУ TAKISAWA серии EX

• 143 735 $
Токарные обрабатывающие центры с ЧПУ TAKISAWA серии EX
  • Производитель: TAKISAWA

    Страна: Япония

  • Диаметр обр: от 260 до 380 мм

    РМЦ: от 380 до 710 мм

    Мощность: от 11 до 18,5 кВт

    Тип направляющих: качения

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис

Связь с ведущим специалистом

8 (495) 781-55-11

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Токарные обрабатывающие центры с ЧПУ TAKISAWA серии EX

Заказать лизинговый расчёт

×

Вы выбрали: Токарные обрабатывающие центры с ЧПУ TAKISAWA серии EX

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 2
  • ОТЗЫВЫ
  • В КРЕДИТ

Назначение

Токарные обрабатывающие центры TAKISAWA серии EX предназначены для многоцелевой обработки в автоматическом режиме заготовок типа тел вращения: вал-шестерни, фланцев, переходников, и различных корпусных деталей, за один установ, в условиях серийного и массового производства. Применение данных станков целесообразно при обработке заготовок разных типоразмеров, для которых необходимо не только выполнение токарных технологических операций, а также сверлильных, фрезерных и резьбонарезных операций в объеме не превышающем 20-25% от общего числа операций.

Сочетание высокой жесткости наклонной конструкции станины, мощного шпинделя и линейных направляющих качения позволяют успешно сочетать многоцелевую обработку с высокой скоростью рабочей подачи.

Область применения

Токарные обрабатывающие центры TAKISAWA серии EX применяются во всех отраслях машиностроительной индустрии, а также в приборостроении и атомной промышленности при обработке высоколегированных сталей на основе никелевых и кобальтовых сплавов.



Авиационная промышленность

Автомобильная промышленность

Атомная промышленность

Приборостроение

Отличительные особенности


Токарные обрабатывающие центры TAKISAWA серии EX спроектированы для многоцелевой токарно-фрезерной обработки с учетом основных конструктивных особенностей:

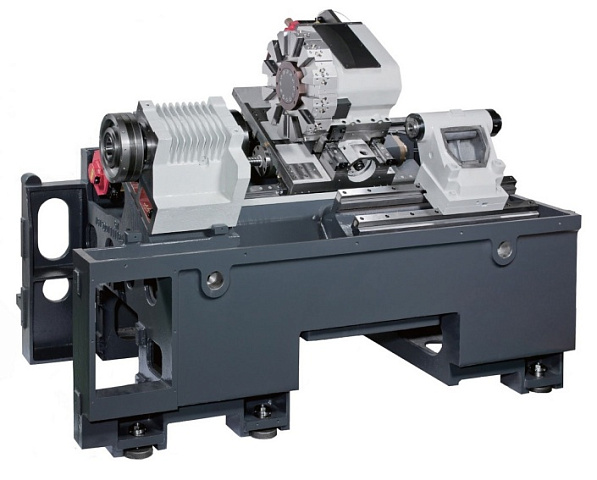

  • Цельнолитая наклонная станина с повышенной жесткостью и виброустойчивостью способствует равномерному распределению нагрузки в процессе резания, удобной настройке и регулировке, а также легкому удалению стружки;
  • Скоростной прямой привод с высокими оборотами и крутящим моментом;
  • Линейные направляющие качения позволяют успешно сочетать обработку с высокой скоростью рабочей подачи при малой глубине резания;
  • Конструкция системы крепления инструментальных блоков BMT обеспечивает жесткую и точную обработку;
  • Основные узлы станка усиленной конструкции (шпиндель, револьверная головка) изготавливаются самостоятельно, что повышает качество обработки и сборки, которые гарантируют долговременную и надежную эксплуатацию;
  • Модульная структура станков разработана с возможностью установки оси C и оси Y.

Конструктивные особенности

  • Станки изготавливаются по новейшим технологиям;
  • Лучшее решение для серийного и массового производства деталей;
  • Датчики контроля процесса обработки позволяют значительно сократить время простоя оборудования;
  • Ускоренные перемещения по осям X и Z сокращают вспомогательное время для повышения производительности;
  • 12-ти позиционная приводная револьверная головка позволяет изготавливать высокотехнологичные детали с высокой жесткостью;
  • Сервопривода с высокой точностью обеспечивают быстрое и точное позиционирование и повторяемость;
  • Надежная и современная системы ЧПУ Fanuc с функциями диалогового программирования;
  • Датчики положения и прецизионные сервопривода исключают ошибки оператора при неправильном выборе нулевого положения;
  • Возможность дополнительного оснащения устройствами автоматизации для уменьшения вспомогательного времени и увеличения производительности;
  • Минимум занимаемой площади, максимум рабочего пространства.

Схема работы станка


Конструктивные особенности револьверных головок:
Cистема крепления BMT
(TAKISAWA)
Cистема крепления VDI
(Другой производитель)





Система крепления VDI
  • Крепление инструментальной державки: клин с зубьями на хвостовике державки;
  • Регулировка соосности инструмента: по шпонке или базовой поверхности;
  • Расположение инструмента: инструментальные позиции установлены либо по радиусу или параллельно оси вращения револьверной головки;
  • Зажимное усилие: низкое осевое усилие зажима.


Система крепления BMT
  • Зажим инструментальной державки: 4 болта;
  • Позиционирование инструментальной державки: по 4-м направляющим, соосность не регулируется;
  • Расположение инструмента: инструментальные позиции установлены по радиусу;
  • Зажимное усилие: высокое осевое усилие зажима.

Конструкция подшипников качения в блоках для приводного инструмента
VDI BMT

  • короткое расстояние между подшипниками;
  • упорные подшипники расположены только в переднем конце блока;
  • игольчатый подшипник в хвостовике блока;
  • большой вылет хвостовика 78 мм для VDI-40 с ER-32;
  • сниженная жесткость;
  • большое расстояние между подшипниками;
  • три упорных подшипника расположены в хвостовике, средней части и переднем конце блока;
  • шариковые подшипники в хвостовике;
  • короткий вылет хвостовика 65 мм для BMT-65 с ER-32;
  • высокая жесткость конструкции блока;


Анализ конструктивных решений показывает:

- Система крепления VDI имеет менее жесткую конструкцию крепления инструментальных блоков к револьверной головке, и предназначена для обработки легких сплавов с небольшими припусками. При обработки твердых сплавов срок эксплуатации инструментальных блок значительно уменьшается из-за большой нагрузки на базовые посадочные поверхности.

- Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков к револьверной головке за счет закрепления 4-мя болтами, это позволяет производить обработку при тяжелых режимах резания обеспечивая высокую точность. Это позволяет достичь высокую производительность и сократить вспомогательное время, т.к возможно производить обработку с большими припусками, а также увеличивается качество обработки из-за жесткости конструкции крепления блоков. Также данная конструкция гарантирует надежную эксплуатацию в течении длительного срока эксплуатации.


Типоразмерный ряд оборудования:


EX-308 / EX-310 EX-508 / EX-510


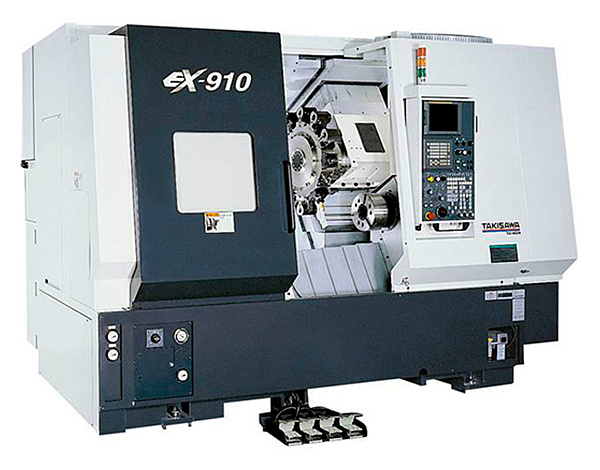

EX-710 EX-910


Рабочие параметры станка EX-308 / EX-310:

Двигатель FANUC - высокая стабильность и точность.

Выходная диаграмма шпинделя
Габаритные размеры станка ЕХ-308
Габаритные размеры станка ЕХ-310
Инструментальная схема и рабочая зона ЕХ-308
Инструментальная схема и рабочая зона ЕХ-310





Инструментальная система с приводным инструментом


Стандартная комплектация

  • ЧПУ FANUC (Япония) 0i-Т
  • Гидравлический 3-х кулачковый патрон
  • Вариаторный высокоточный шпиндель
  • Шпиндель с прямой передачей
  • Гидравлическая сервоприводная револьверная головка
  • Механическая задняя бабка
  • Гидравлический пиноль задней бабки
  • Инструментальный блок для наружной обработки – 2 шт.
  • Инструментальный блок для расточного инструмента, 4 шт.
  • Инструментальный блок для U-образного сверла, 2 шт.
  • Переходные втулки (Ш8, 10, 12, 16, 20, 25, 32)
  • Переходные втулки (МТ-1, МТ-2, МТ-3, МТ-4)
  • Приводной блок по оси X
  • Приводной блок по оси Z
  • Полностью закрытая зона обработки
  • Централизованная автоматическая система смазки
  • Ножная педаль для 3-х кулачкового патрона
  • Рабочее освещение
  • Трехцветная сигнальная лампа
  • Система подачи СОЖ с баком
  • Защита направляющих по осям X/Z
  • Жесткое нарезание резьбы
  • Функция автоматического отключения
  • Порт RS-232
  • Регулировочные болты и опоры
  • Инструмент для обслуживания станка
  • Инструкция по эксплуатации на русском языке
  • Соответствие стандартам CE
Шпиндельная бабка с прямым приводом
Шпиндельная бабка с редукторным приводом
Шпиндельная бабка с прямым приводом осью “C”
Высокоточный шпиндель
Гидравлический 3-х кулачковый патрон

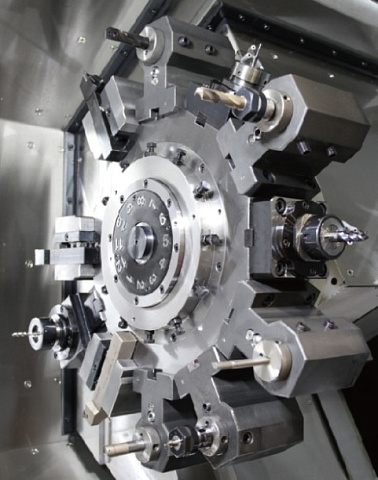

Револьверная голова с сервоприводом на 12 инструментов
Револьверная голова с сервоприводом на 10 инструментов
Револьверная голова с сервоприводом на 8 инструментов
Стойка ЧПУ Fanuc специально разработана для станков Takisawa
Гидравлическая пиноль задней бабки



Дополнительная комплектация

  • ЧПУ FANUC (Япония) 0i-ТD
  • ЧПУ FANUC (Япония) 0i-Т MGi Manual Guide i с цветным экраном (диалоговое программирование)
  • Система измерения инструмента (ручная)
  • Система измерения инструмента (автоматическая)
  • Уловитель готовых деталей
  • Счетчик изделий
  • Стружкоуборочный конвейер с корзиной
  • Интерфейс под автоподатчик прутка
  • Автоподатчик прутка
  • Автоматическая дверь
  • Tool life management (контроль стойкости инструмента)
  • Система координат заготовки
  • Автоматическая задняя бабка
  • Воздушный обдув шпинделя
  • Редукторный привод на шпинделе
  • Приводной блок по оси X
  • Приводной блок по оси Z
  • Соответствие стандартам CE
  • Комплект сырых кулачков
  • Закаленные кулачки
  • Цанговый патрон
  • Роботизированная система загрузки и выгрузки деталей
  • Вспомогательное оборудование для подключения станка (Компрессор винтовой)

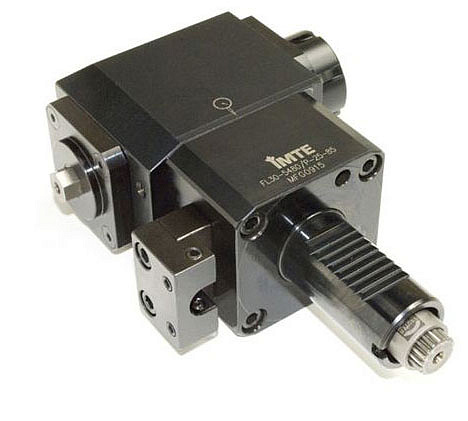

Револьверная голова с сервоприводом и блоками приводного инструмента
Система измерения инструмента
Уловитель готовых деталей
Цанговый патрон
Система диалогового программирования Manual guide для Fanuc
Задняя бабка с программируемым перемещением пиноли и корпуса
Люнет ручной
Люнет гидравлический
Уловитель паров СОЖ (масляного тумана)
Конвейер и корзина для стружки


Робот-манипулятор

Позволяет производить загрузку и разгрузку заготовок.


BAR FEEDER

Автоматизированное устройство подачи прутка



BAR PULLER

Автоматизированное устройство подачи прутка

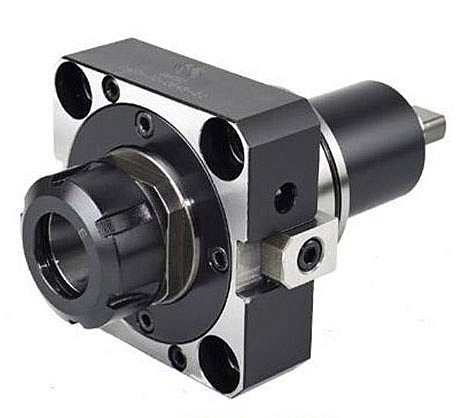

Блоки приводного инструмента для многофункциональной обработки
