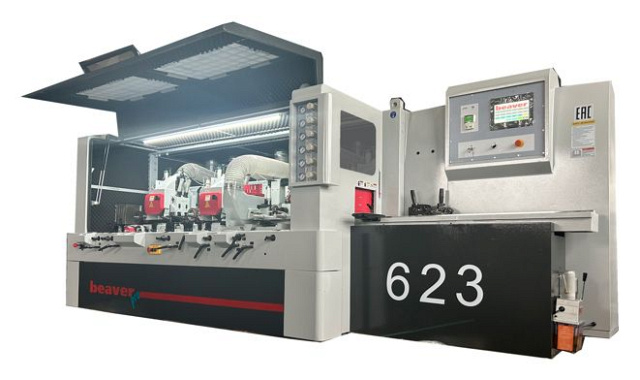

Четырехсторонние продольно-фрезерные станки серии «Beaver pro»

  • Производитель: Beaver

  • Сечение детали: 230*160 мм

    Кол-во шпинделей: от 5 шт

    Скорость подачи: до 45 м/мин

    Ручной джоинтер для прямых ножей

    Гидрозажимная контропора

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис

Связь с ведущим специалистом

8 (495) 781-55-11

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Четырехсторонние продольно-фрезерные станки серии «Beaver pro»

Заказать лизинговый расчёт

×

Вы выбрали: Четырехсторонние продольно-фрезерные станки серии «Beaver pro»

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Четырехсторонние продольно-фрезерные станки серии «PRO» предназначены для производства вагонки, имитации бруса, доски пола  и других погонажных изделий на скоростях подачи до 45 м/мин благодаря возможности применения гидрозажимного инструмента с системой джоинтирования.

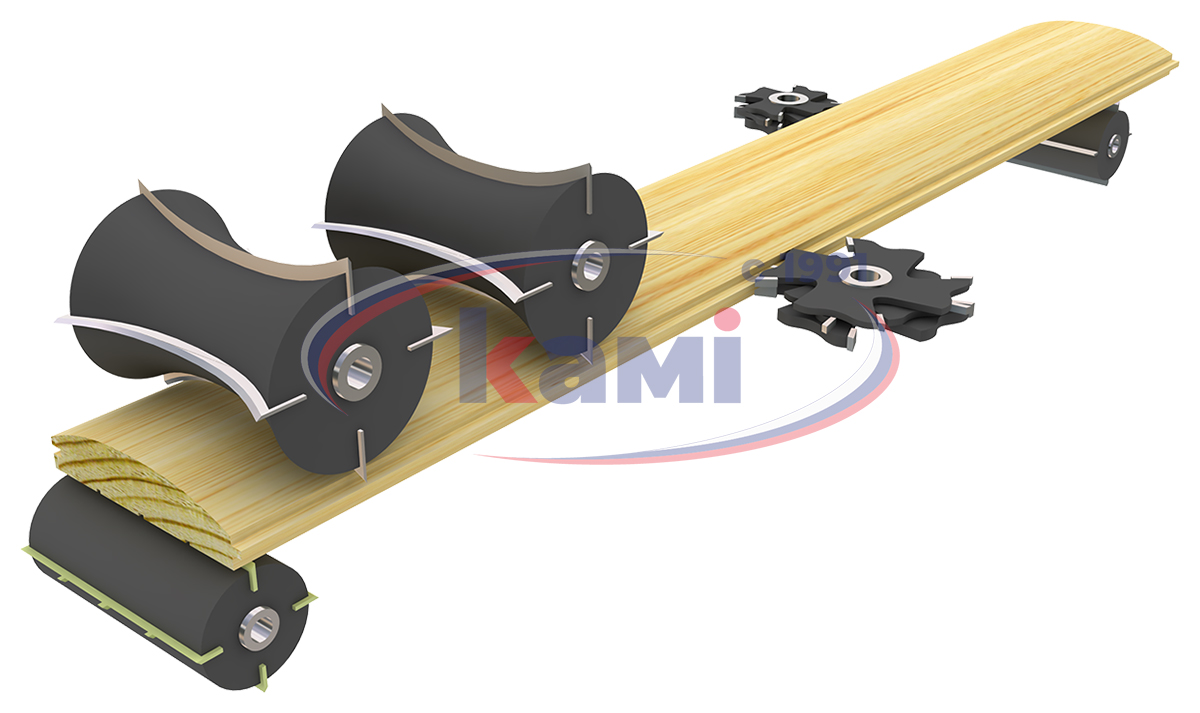

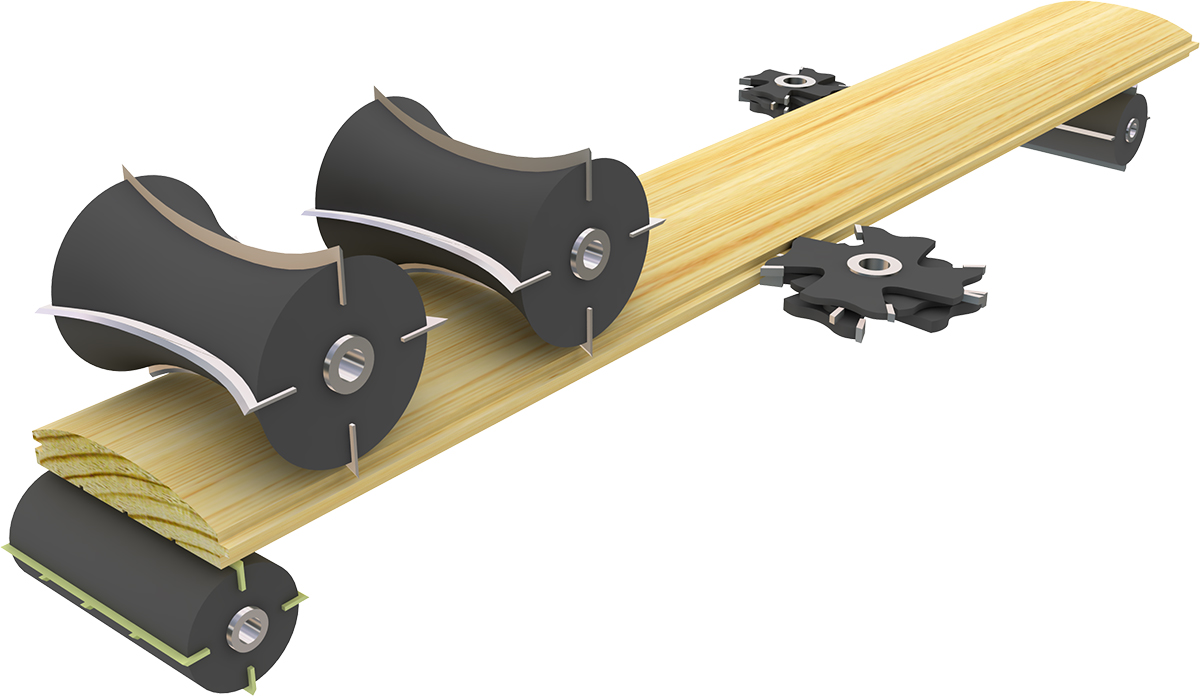

СХЕМА ОБРАБОТКИ:

Четырехсторонние продольно фрезерные станки серии «Beaver pro», схема обработки Четырехсторонние продольно фрезерные станки серии «Beaver pro», схема обработки
520 pro, 523 pro 620 pro, 623 pro

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Предприятия и цехи по производству столярно-строительных изделий, клееного бруса и щита, производству погонажных изделий, деталей для стандартного домостроения и другие деревообрабатывающие производства.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

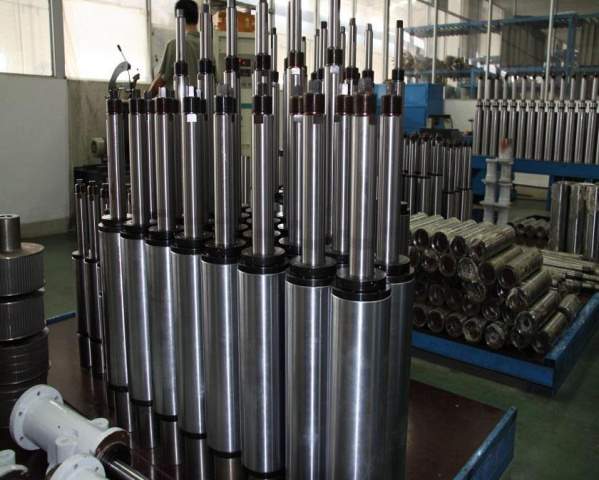

Четырехсторонние продольно фрезерные станки серии «Beaver pro», шпиндели

Шпиндели

Высокоточные, динамически сбалансированные шпиндели, прошедшие прецизионную обработку и контроль позволяют достигать безупречного качества строгания с точностью до 0,01 мм. для изготовления шпинделей использована сталь, прошедшая обработку закалкой, что улучшило прочность шпинделя. перед установкой на станок все шпиндели проходят предварительную обкатку. стандартная частота вращения шпинделя 6000 об/мин.

Четырехсторонние продольно фрезерные станки серии «Beaver pro», шпиндели собраны с применением высокоточных подшипников известной фирмы SKF

Шпиндели собраны с применением высокоточных подшипников известной фирмы skF (Европа) и не требуют смазки в процессе эксплуатации.

Четырехсторонние продольно фрезерные станки серии «Beaver pro», станина

Четырехсторонние продольно фрезерные станки серии «Beaver pro», комбинированная станина

Станина

Комбинированная сварная станина самого современного типа с отдельными литыми элементами: шпиндельный агрегат, подающий и рабочие столы, подмоторные площадки, кожух стружкоотсоса).Станина проходит специальную термическую обработку (отжиг) для достижения максимальной жесткости и устойчивости.

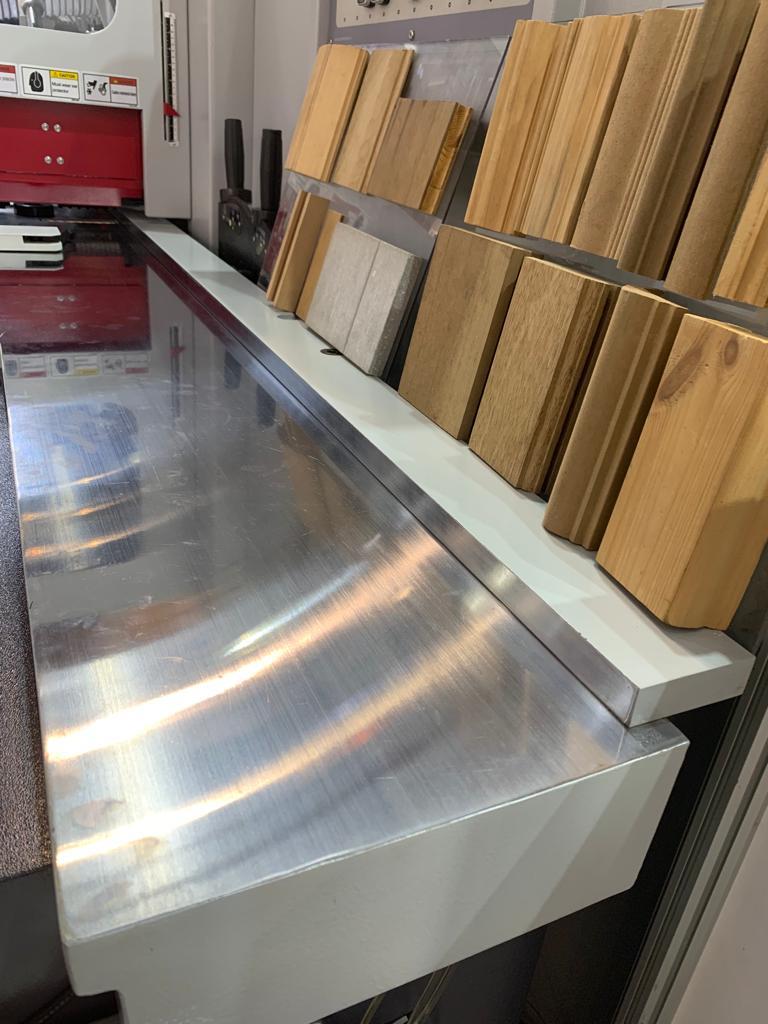

Подающий и рабочий столы прошли специа льную термическую обработку д ля достижения максима льной прочности и покрыты толстым слоем твердого хрома (0,3 мм) д ля достижения повышенной износоустойчивости. полированная поверхность стола уменьшает трение заготовки о стол и снижает усилие на привод подачи.

Четырехсторонние продольно фрезерные станки серии «Beaver pro», накладка и обслуживание станка

Наладка и обслуживание станка

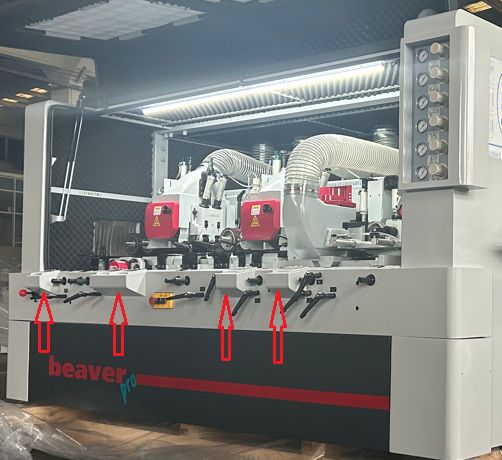

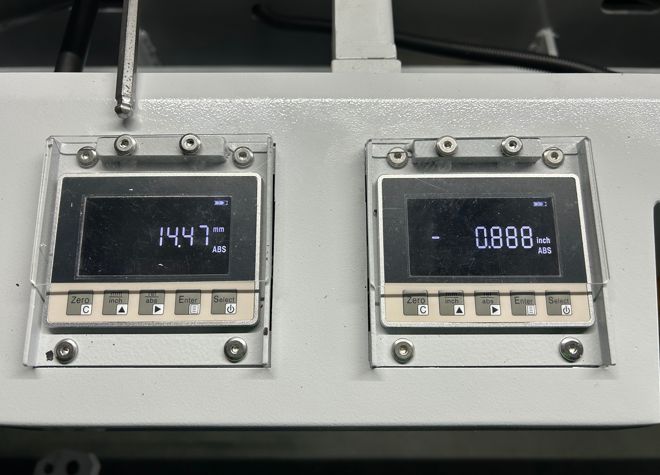

Настройка всех шпинделей легко и удобно производится с передней панели станка, не открывая защитного ограж дения. отсчет размеров настройки производится по цифровым индикаторам с точностью 0,01 мм.

Четырехсторонние продольно фрезерные станки серии «Beaver pro», настройка боковой направляющей линейки

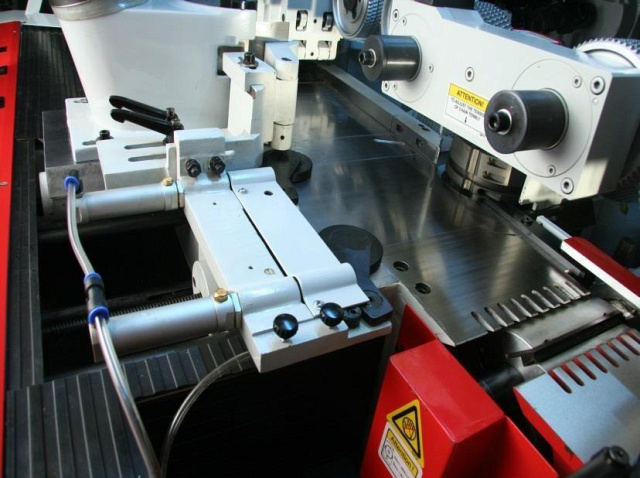

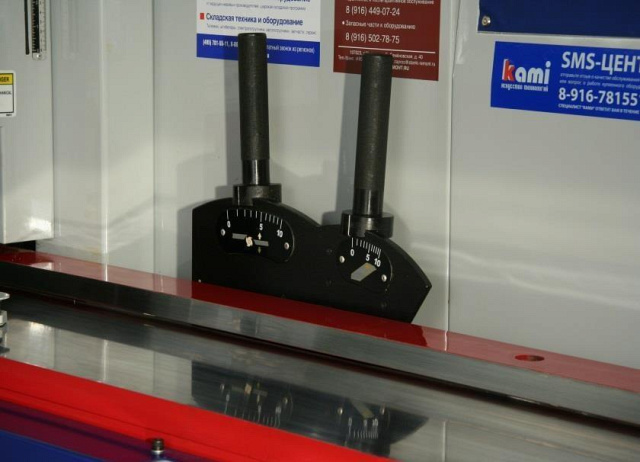

Настройка боковой направляющей линейки и подающего стола легко производится посредством рычагов быстрой настройки с надежной фиксацией рукоятками зажима.

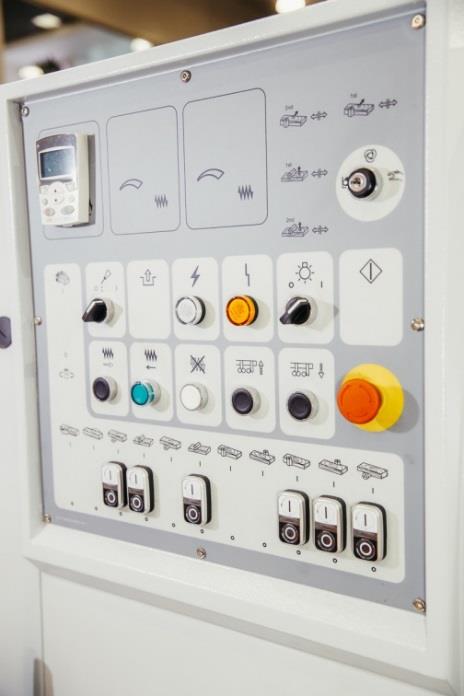

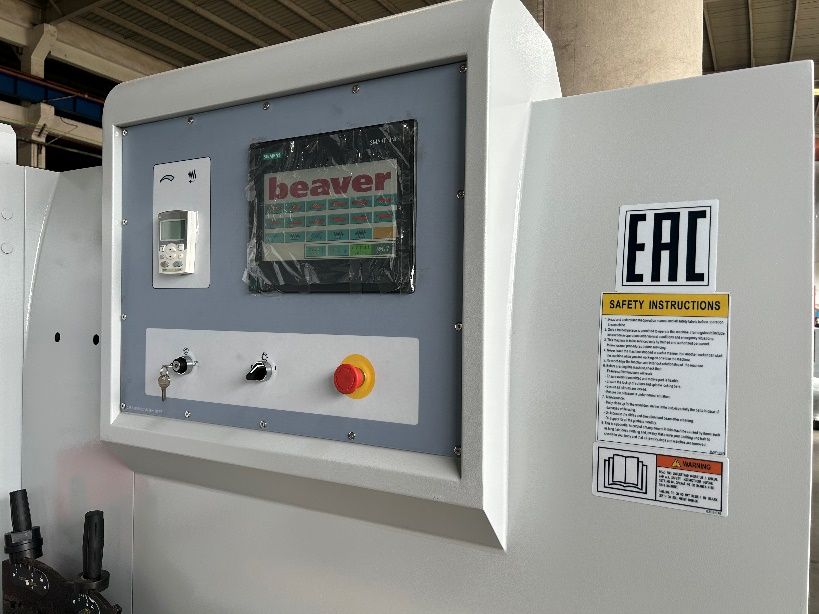

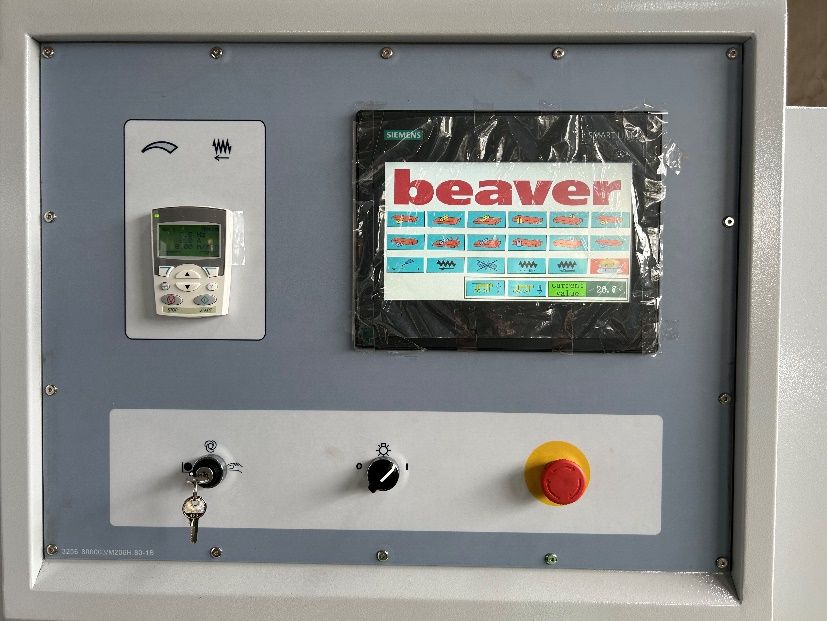

Дополнительная панель управления, установленная на передней части станины, необходима для быстрой и удобной работы в режиме настройки станка. Обеспечивает удобство обслуживания и сокращает время переналадки.

Четырехсторонние продольно фрезерные станки серии «Beaver pro», электрокомпоненты Schneider-electric Электрокомпоненты Schneider Electric.

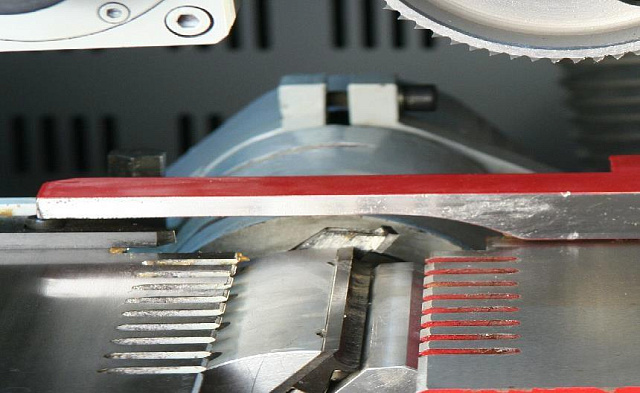

Четырехсторонние продольно фрезерные станки серии «Beaver pro», возможность установки на первый шпиндель пазовой фрезы Возможность установки на первый шпиндель пазовой фрезы и специальная линейка позволяет формировать на заготовки сразу две базовых поверхности, что значительно повышает точность и качество обработки.
Четырехсторонние продольно фрезерные станки серии «Beaver pro», приводные верхние рифленые ролики

Приводные верхние рифленые ролики на входе позволяют обрабатывать массивные заготовки, обеспечивая высокоточную и надежную подачу заготовок.

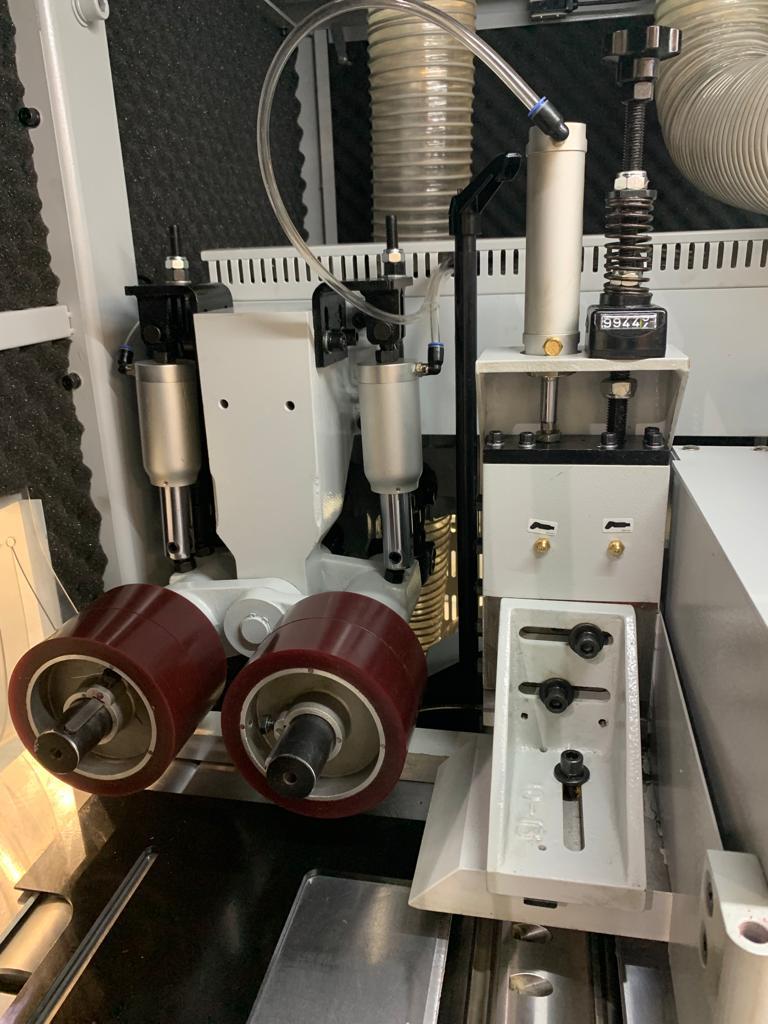

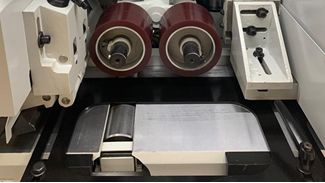

Четырехсторонние продольно фрезерные станки серии «Beaver pro», на выходе заготовку протаскивают полиуретановые ролики

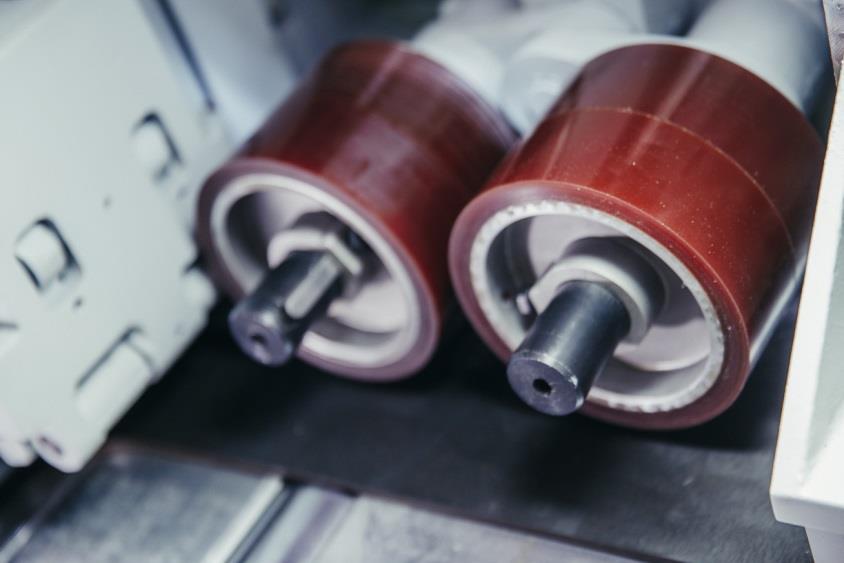

На выходе заготовку протаскивают полиуретановые ролики, не позволяющие повредить заготовку, и нижние приводные, гладкие ролики. Обеспечивается высокое качество обработанной поверхности.

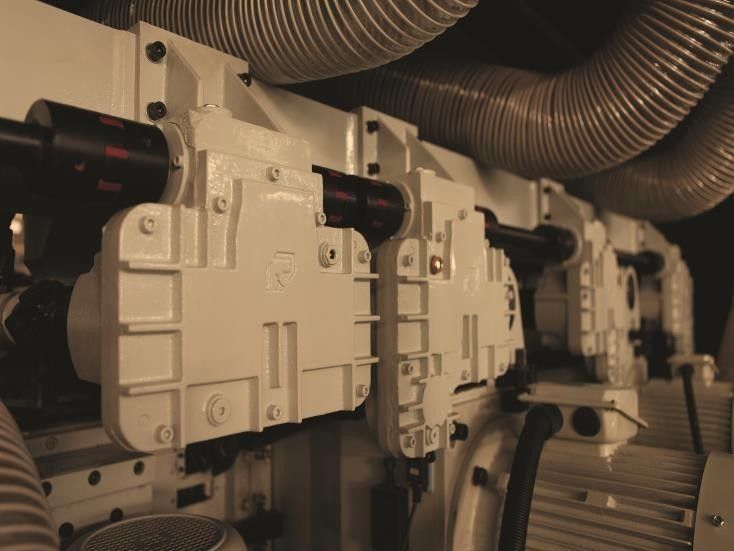

Четырехсторонние продольно фрезерные станки серии «Beaver pro», редукторная система привода подающих спаренных роликов Редукторная система привода подающих спаренных роликов через карданные валы обеспечивает надежную передачу крутящего момента на верхние и нижние ролики. Усиленные безлюфтовые редукторы обеспечивают мощную и стабильную подачу заготовок.

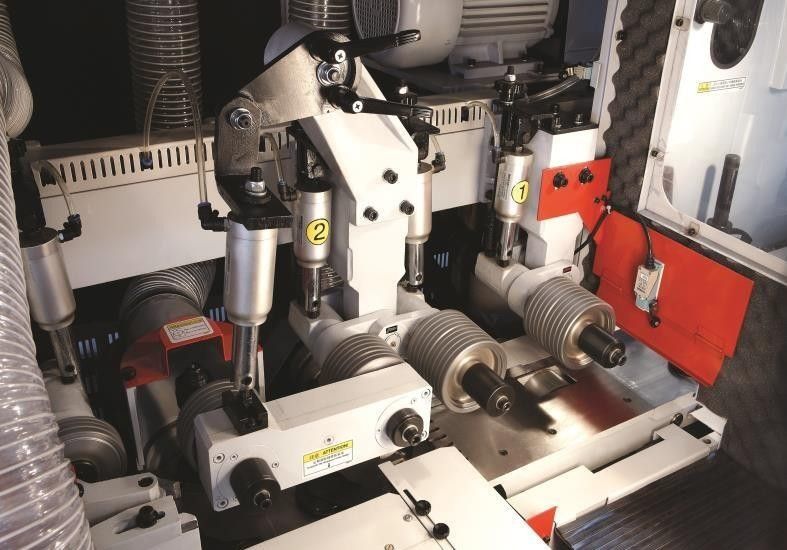

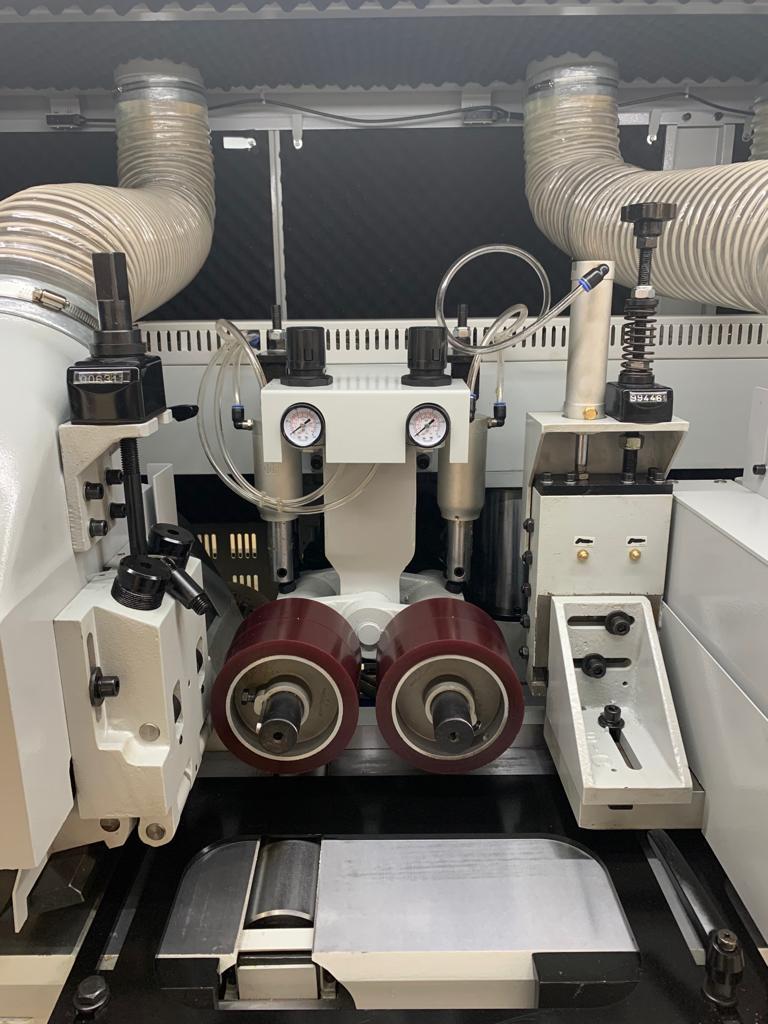

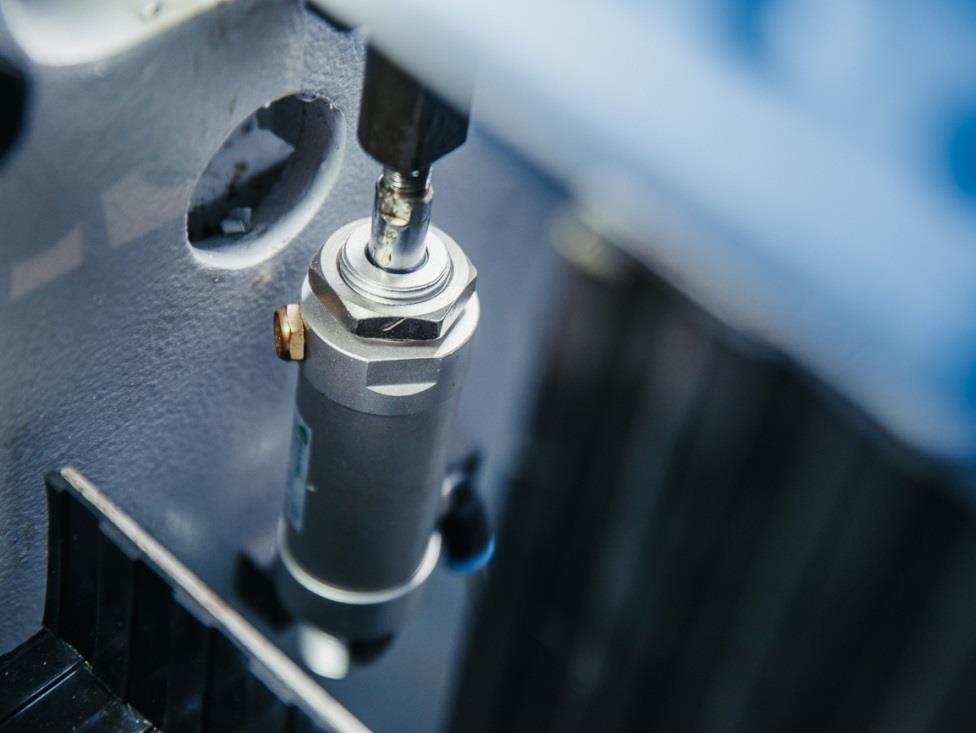

Четырехсторонние продольно фрезерные станки серии «Beaver pro», прижим подающих роликов Прижим подающих роликов к заготовке осуществляется с помощью пневмоцилиндров, обеспечивающих стабильное и равномерное усилие прижима для плавной и надежной подачи заготовок, что обеспечивает высокую точность и чистоту обработки.

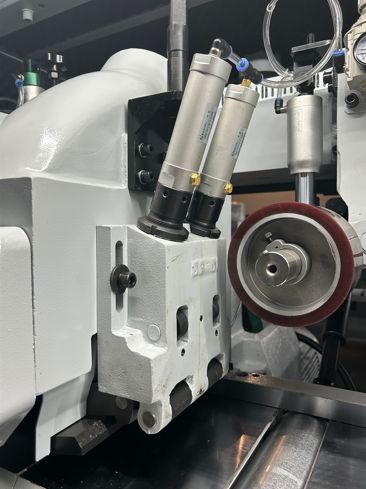

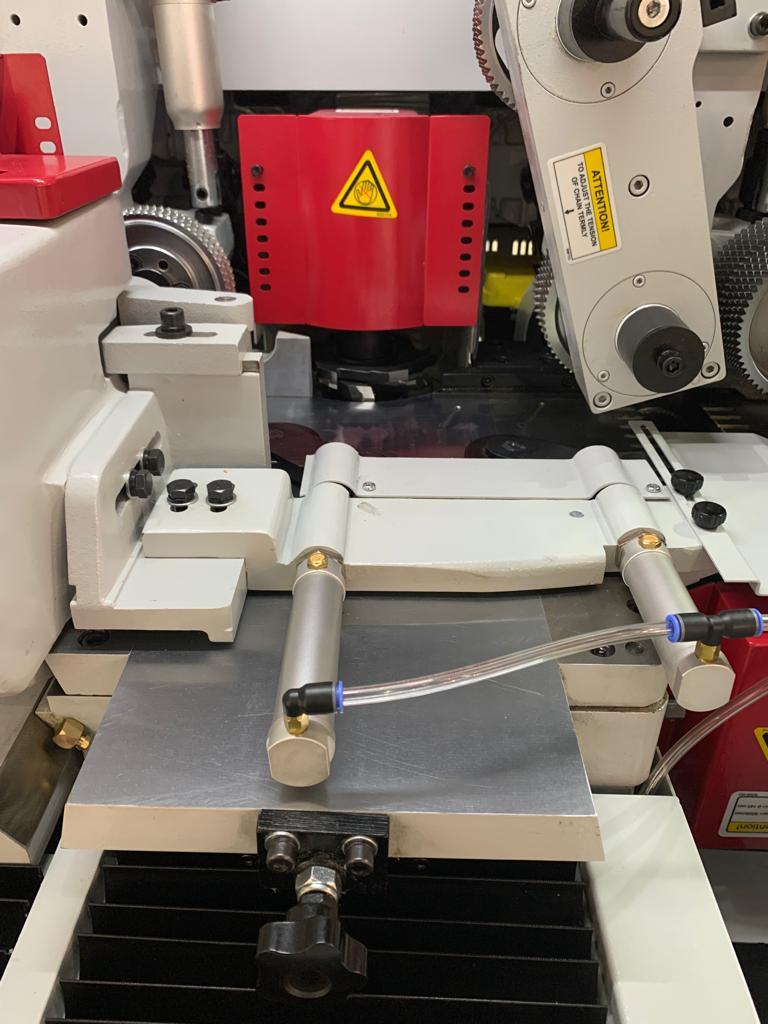

Четырехсторонние продольно фрезерные станки серии «Beaver pro», боковой прижим Боковой прижим, установленный напротив правого вертикального шпинделя с пневматической регулировкой. Надежно прижимает заготовку, исключая любые смещения в процессе обработки.

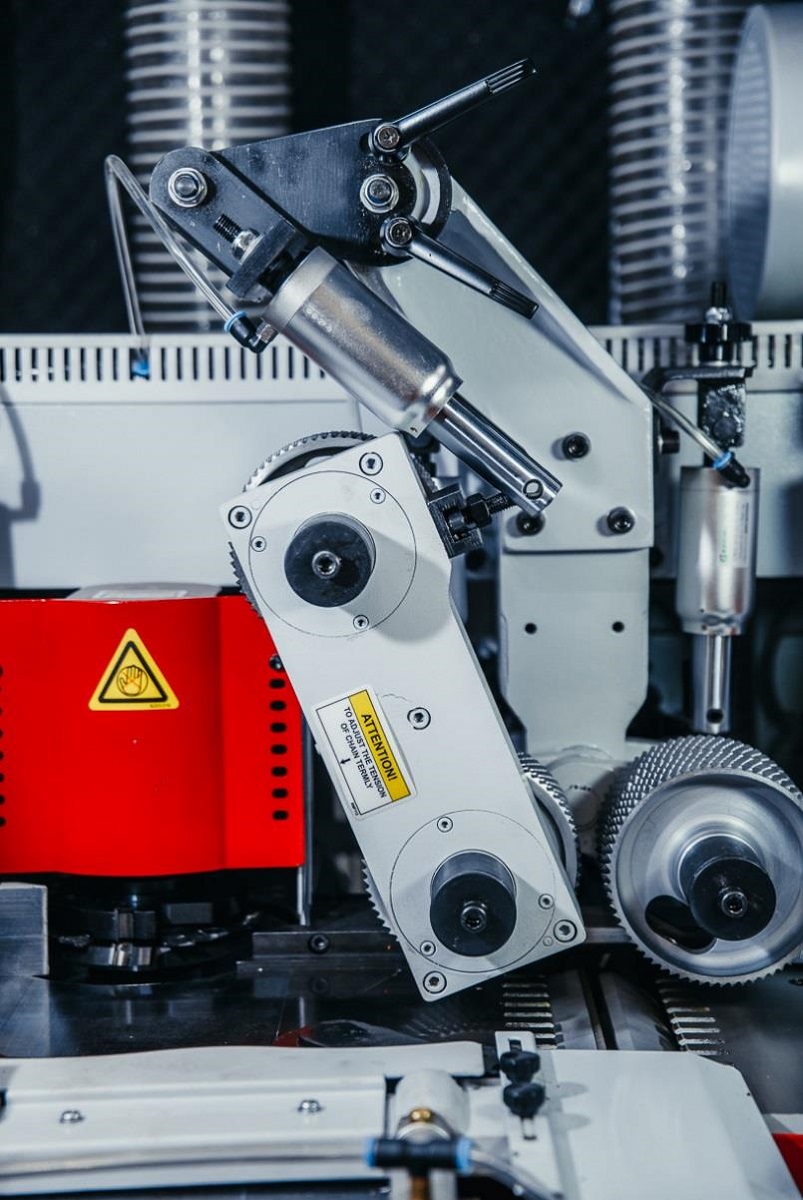

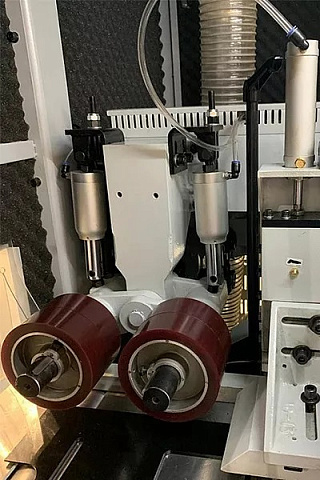

Четырехсторонние продольно фрезерные станки серии «Beaver pro», сдвоенная роликовая подача Сдвоенная роликовая подача между верхними горизонтальными шпинделями позволяет без труда протягивать массивные профили, например строительный брус.
Четырехсторонние продольно фрезерные станки серии «Beaver pro», специально разработанный механизм подачи коротких заготовок Специально разработанный механизм подачи коротких заготовок позволяет обрабатывать заготовки длинной от 180 мм при подачи торец в торец, и от 250 мм при подачи одной заготовки.
Четырехсторонние продольно фрезерные станки серии «Beaver pro», цилиндрические направляющие Цилиндрические направляющие, разнесенные в начало и конец рабочей зоны станка в количестве 2 шт, по которым перемещается траверса с роликами системы подачи — увеличенного сечения (в зависимости от модели станка), что позволяет сохранять соосность системы подачи к рабочему столу даже при максимально частом перемещении подающей траверсы.
Четырехсторонние продольно фрезерные станки серии «Beaver pro», прижимная балка станка изготовленна из массивного профиля Прижимная балка станка изготовлена из массивного профиля, к которому крепятся верхние агрегаты системы подачи заготовок. Подобная конструкция предусматривает стабильную работу и надежность даже при больших нагрузках.

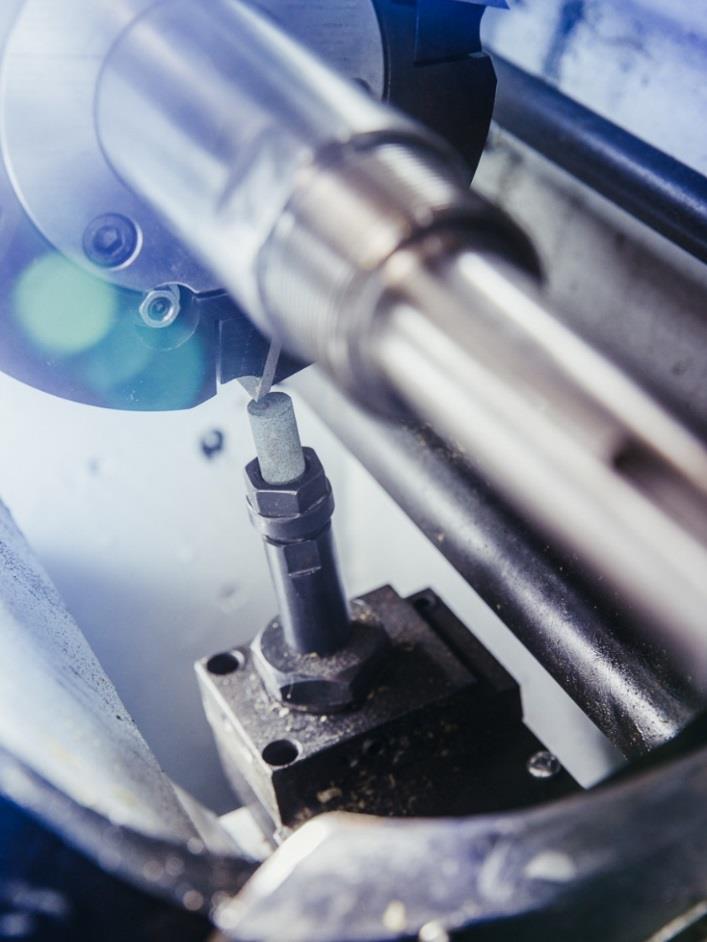

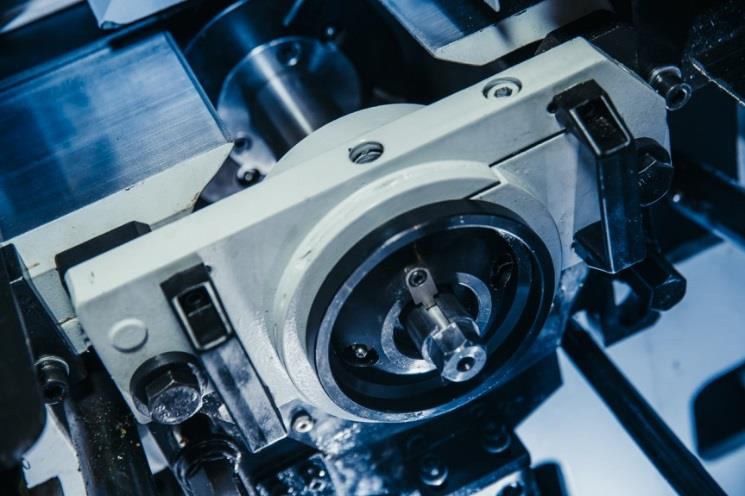

Ручной джоинтер для прямых ножей на 6-м нижнем шпинделе.

Джоинтер подтачивает все ножи, выставляя их на один радиус, без снятия инструмента со шпинделя, что позволяет работать безостановочно на высоких скоростях, получая неизменно отличное качество поверхности. Также использование джойнтера значительно увеличивает интервал работы инструмента до следующей заточки.

Усиленные крестовины карданов – 27 мм. Позволяют работать на более высоких скоростях подачи, благодаря повышенному ресурсу.

Закрытые муфты системы подачи. Эффективно передают момент вращения на вал. Имеют повышенный ресурс работы.

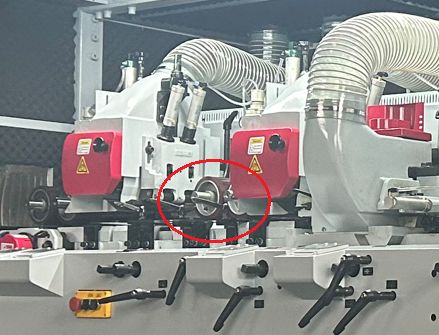

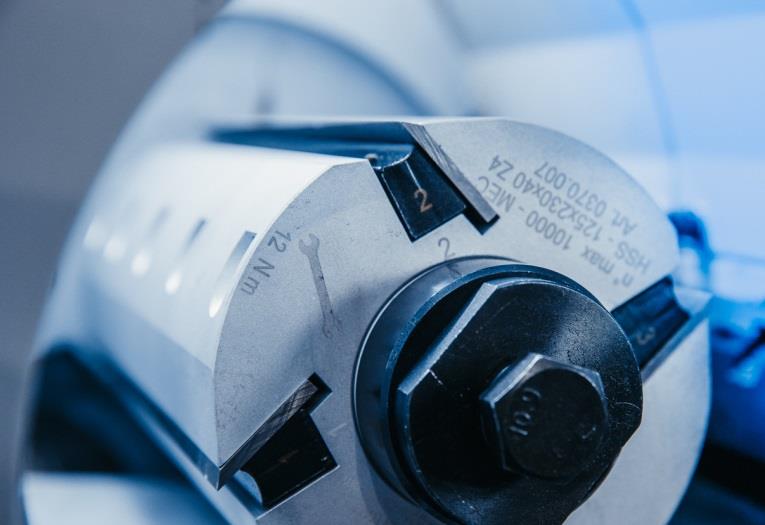

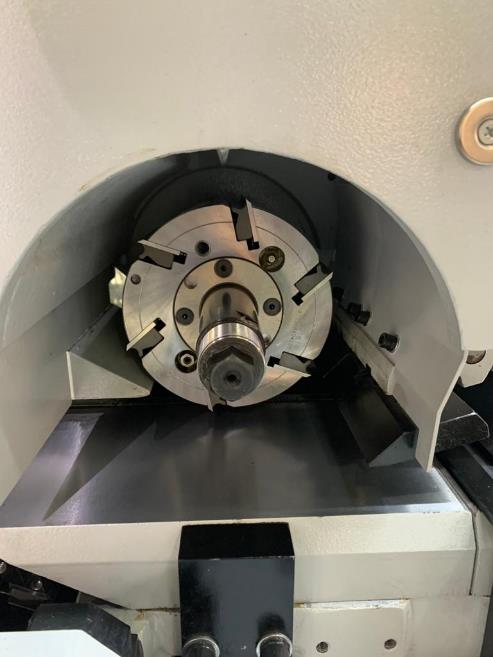

Внешняя гидрозажимная контропора на шестом нижнем горизонтальном шпинделе. Позволяет устанавливать тяжелый гидрозажимной инструмент для работы на высоких скоростях подачи.

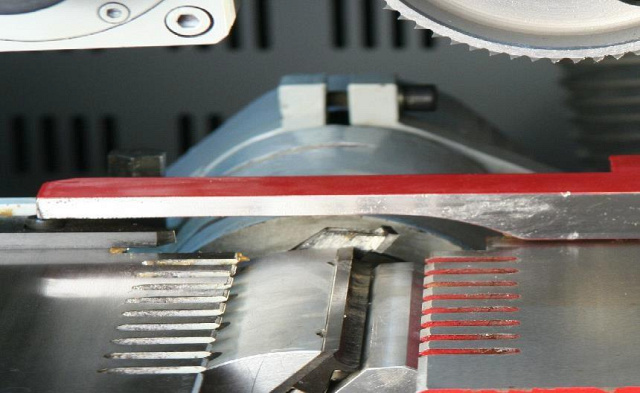

Прижимная пластина изготовлена из изностойкой стали с повышенным ресурсом работы.

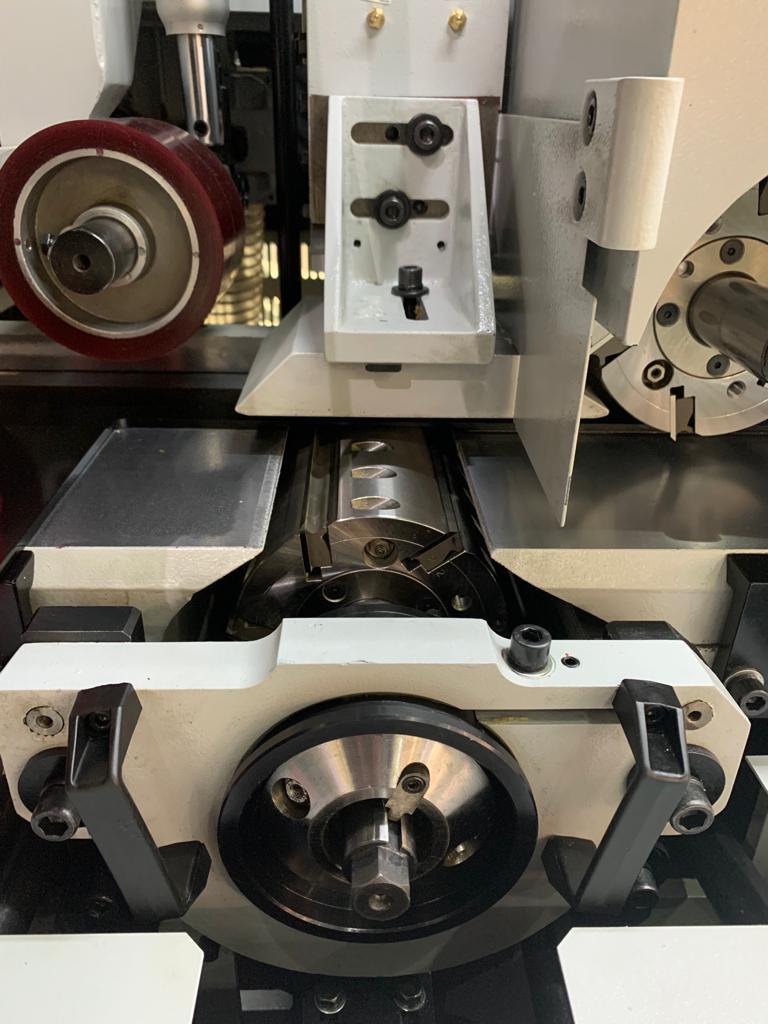

Массивный прижимной башмак. Благодаря увеличенному сечению и массе, заготовка в зоне обработки надежно прижимается к столу, что позволяет избегать брак.

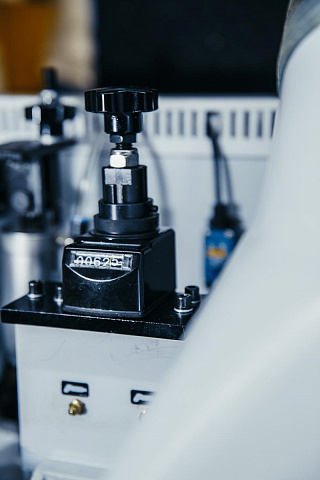

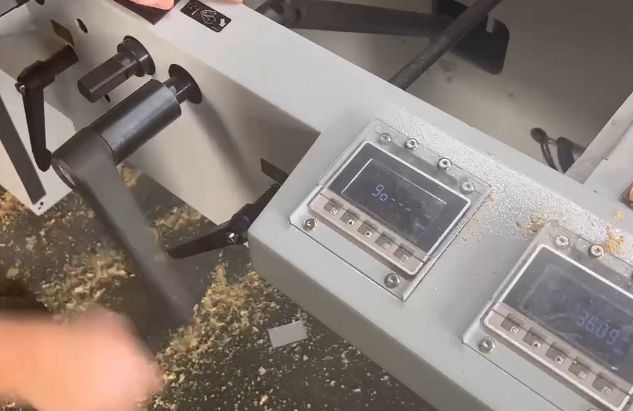

Цифровой счетчик прижимного башмака. Позволяет точно выставить размер и настроить узел в кратчайшее время.

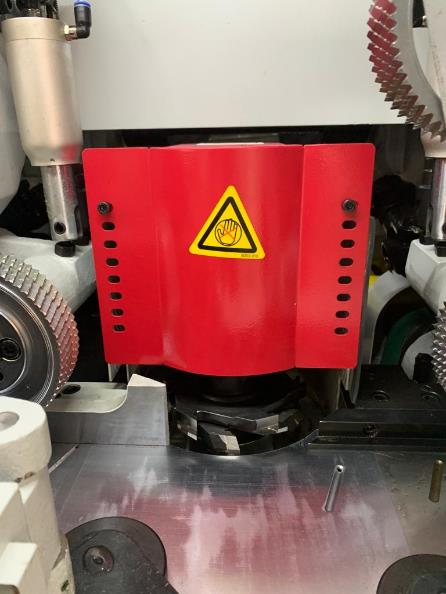

Кожуха шпинделей специальной формы с повышенными аспирационными свойствами способствуют лучшему удалению стружки из зоны обработки.

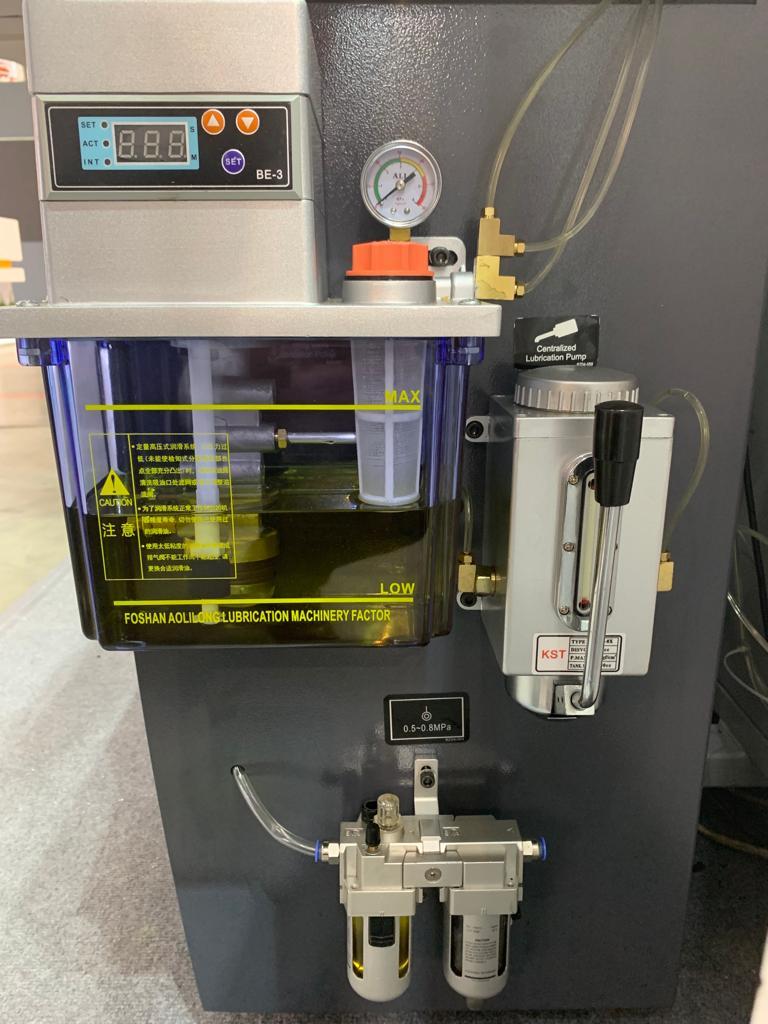

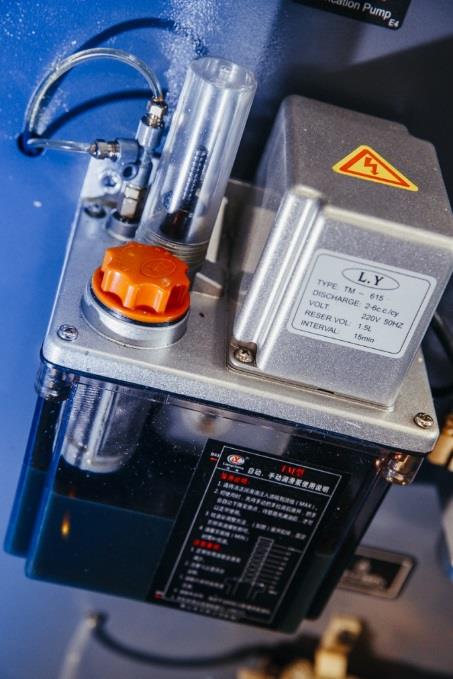

Централизованная система смазки узлов. Позволяют в кратчайшее время подать смазку на все направляющие. Смазка рабочего стола с помощью отдельного насоса.

Частотный регулятор скорости подачи до 45 м/мин. Широкий диапазон, удобство и наглядность управления – позволяют точно и в кратчайшее время устанавливать нужную скорость подачи.

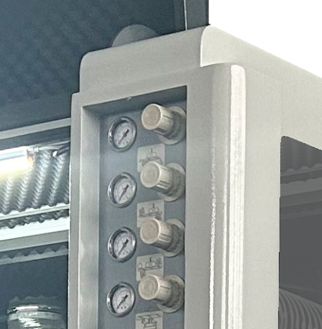

Пневматические регуляторы верхних подающих роликов трехконтурные + регултор бокового прижима позволяют в каждой зоне обработки заготовки настроить определенное усилие прижима. Тем самым избегать следов от рябух. В отличии от механических (пружин) имеют постоянное давление, позволяя экономить время на настройке станка.

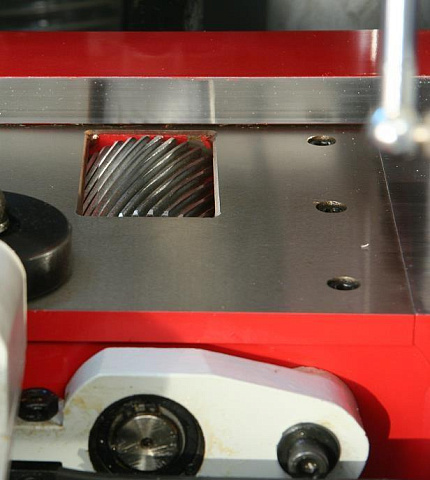

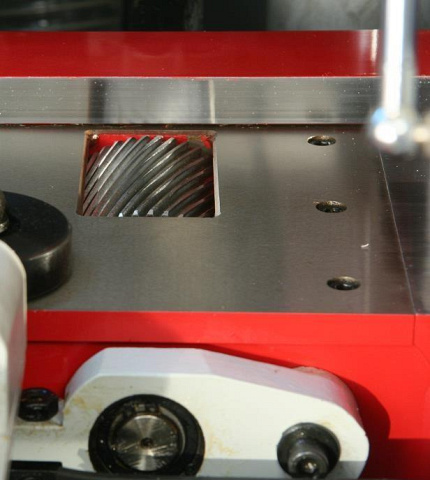

Длина первого нижнего подающего ролика в столе увеличена до 150 мм. Всего в столе 3 приводных подающих ролика. Позволяют протягивать заготовки большого сечения и естественной влажности.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:


Длина волны sz (мм) заготовки после обработки на станках с гидрозажимом фрез и системой доводки ножей «джойнт» в зависимости от количества ножей и скорости подачи.

  скорость подачи V, м/мин число ножей, шт.
2 3 4 6 8 10 12 14 16 20
20 1,67 1,11 0,83 0,55 0,42 0,33



30 (Beaver 520, 620 pro) 2,5 1,67 1,25* 0,83 0,63 0,50



40 (Beaver 523, 623 pro) 3,33 2,22 1,67 1,11* 0,83 0,67 0,55


50 4,17 2,78 2,08 1,39 1,04 0,83 0,69 0,59

60 5,0 3,33 2,5 1,67 1,25 1,0 0,83 0,71 0,62
80
4,44 3,33 2,22 1,67 1,33 1,11 0,95 0,83 0,66
100

4,17 2,78 2,08 1,67 1,38 1,19 1,04 0,83
120

5,0 3,3 2,5 2,0 1,67 1,42 1,25 1,0
140


3,88 2,91 2,33 1,94 1,67 1,45 1,16
150


4,17 3,12 2,5 2,08 1,78 1,56 1,25
160


4,44 3,33 2,66 2,22 1,90 1,67 1,33
170


4,72 3,54 2,83 2,36 2,02 1,77 1,42
180


5,0 3,75 3,0 2,5 2,14 1,87 1,50
200


5,55 4,16 3,33 2,77 2,38 2,08 1,67

*Качественная поверхность — это поверхность с показателем кинематической волны sz (мм) ≤ 1,5 мм
