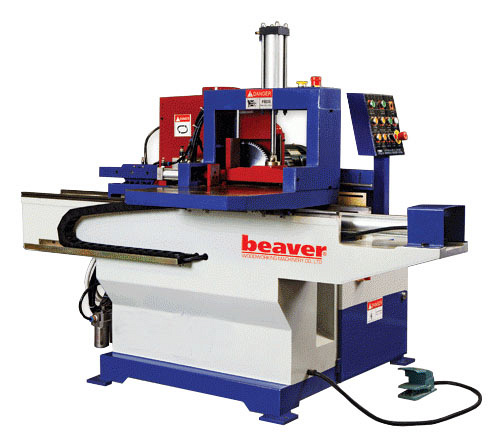

Станок шипорезный односторонний с узлом клеенанесения TSK 15AG

Станок шипорезный односторонний с узлом клеенанесения TSK 15AG
  • Производитель: Beaver

  • Максимальная ширина пакета: 450 мм

    Максимальная высота заготовки: 150 мм

    Тип подачи: гидравлика

    Наличие встроенного узла клеенанесения: да

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис

Связь с ведущим специалистом

8 985 311 23 78

/

8 915 489 46 64

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Станок шипорезный односторонний с узлом клеенанесения TSK 15AG

Заказать лизинговый расчёт

×

Вы выбрали: Станок шипорезный односторонний с узлом клеенанесения TSK 15AG

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 1
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Предназначен для обработки с двух сторон торцов брусков, нарезания на них зубчатых шипов, в соответствии с ГОСТ 19414-90 и других размеров, и нанесения клея на поверхность шипов для дальнейшего сращивания короткомерных брусков по длине на зубчатоклеевое соединение.

Цикл обработки заготовок осуществляется в автоматическом режиме. Может применяться в составе полуавтоматической линии сращивания по длине.

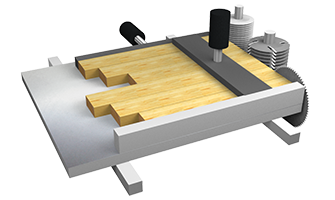

СХЕМА ОБРАБОТКИ:

Станок шипорезный односторонний с узлом клеенанесения TSK 15AG схема обработки

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Станина шипорезного односторонего станка с узлом клеенанесения TSK 15AG Массивная станина.
Станина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.
Рабочий стол кареткишипорезного односторонего станка с узлом клеенанесения TSK 15AG Мощный рабочий стол каретки.
Позволяет обеспечить надежную базовую поверхность для установки пакета заготовок и свести к минимуму вибрации при обработке, что значительно повышает точность и качество обработанных шипов.
Высокоточные линейные направляющие шипорезного односторонего станка с узлом клеенанесения TSK 15AG Высокоточные линейные направляющие.
Перемещение каретки осуществляется по усиленным линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.
Система подачи с регулировкой скорости перемещения каретки шипорезного односторонего станка с узлом клеенанесения TSK 15AG Система подачи с регулировкой скорости перемещения каретки.
Подача заготовок в зону резания с помощью гидроцилидра позволяет плавно и равномерно перемещать пакет заготовок при обработке с бесступенчатой регулировкой скорости подачи и устанавливать увеличенную скорость возврата каретки в исходное положение. Обеспечивается сокращение цикла обработки заготовки и увеличение производительности станка.
Прижим пакета заготовок шипорезного одностороннего станка с узлом клеенанесения TSK 15AG Надежный прижим пакета заготовок.
Прижим пакета заготовок к боковой базовой плоскости и верхний прижим к поверхности стола с помощью регулируемых пневмоцилиндров обеспечивают надежное базирование заготовок и высокую точность обработки шипов.
Торцовочный узел с пилой дробилкой шипорезного односторонего станка  с узлом клеенанесения TSK 15AG Торцовочный узел с пилой и дробилкой.
Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимость от глубины обработки шипа с помощью точной трапецеидальной винтовой пары.
Высокоточный фрезерный шпиндель шипорезного одностороннего станка  с узлом клеенанесения TSK 15AG Высокоточный фрезерный шпиндель.
Применение в конструкции шпинделя высокоскоростных сдвоенных радиальноупорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.
Привод фрезерного шпинделя  шипорезный одностороннего  станка с узлом клеенанесения TSK 15AG Привод фрезерного шпинделя увеличенной мощности.
Привод фрезерного шпинделя для нарезания шипов осуществляется от электродвигателя мощность 11 кВт, что обеспечивает надежную работу станка при обработке пакета заготовок. Стационарное крепление электродвигателя исключает передачу вибрации и нагрузок на шпиндель, что обеспечивает высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла.
Фрезерный шпиндель шипорезного одностороннего станка с узлом клеенанесения TSK 15AG Точная настройка фрезерного шпинделя.
Осуществляется с помощью маховика, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точностью относительно базовой поверхности рабочего стола, что обеспечивает правильную геометрическую форму нарезаемого шипа.
Устройство смещения у стройства заготовок  шипорезного одностороннего станка с узлом клеенанесения TSK 15AG Устройство смещения пакета заготовок.
Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение
Устройство для нанесения клея шипорезного одностороннего станка с узлом клеенанесения TSK 15AG Устройство для нанесения клея(клеенамазка).
Осуществляет нанесение клея из клеевого бачка на обработанные шипы в процессе перемещения каретки в переднее положение в автоматическом режиме. Подъем клеевого вальца в рабочее положение производится пневмоцилиндром с последующим возвратом в исходное положение.
Управления работой шипорезного одностороннего с узлом клеенанесения TSK 15AG Управление работой станка в автоматическом режиме.
Осуществляется от педали при установке на пульте управления переключателя в режим автоматической работы, а также от кнопки, расположенной на верхней балке кронштейна прижимов.
Обеспечивается удобство работы на станке и повышение производительности.
Пульт управления шипорезным односторонним станком с узлом клеенанесения TSK 15AG Пульт управления станком.
Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управления станком при проведении наладочных работ.


ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
