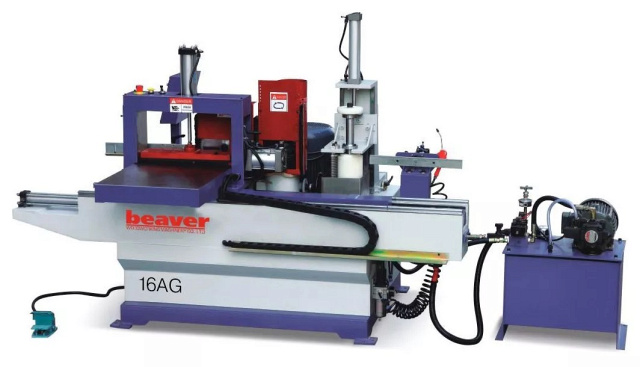

Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG"

Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG"
  • Производитель: Beaver

  • Максимальная ширина пакета: 450 мм

    Максимальная высота заготовки: 160 мм

    Тип подачи: гидравлика

    Наличие встроенного узла клеенанесения: да

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис

Связь с ведущим специалистом

8 (495) 781-55-11

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG"

Заказать лизинговый расчёт

×

Вы выбрали: Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG"

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 1
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Предназначен для обработки с двух сторон торцов брусков, нарезания на них зубчатых шипов, в соответствии с ГОСТом 19414-90 и других размеров, и нанесения клея на поверхность шипов для дальнейшего сращивания короткомерных брусков по длине на зубчато-клеевое соединение.

Цикл обработки заготовок осуществляется в автоматическом режиме. Может применяться в составе полуавтоматической линии сращивания по длине.

СХЕМА ОБРАБОТКИ:

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", схема обработки

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Идеально подходит для применения на предприятиях и в цехах по производству высококачественных столярно-строительных изделий (в том числе и экспортного исполнения), клееного мебельного щита, погонажных изделий, клееного строительного бруса для деревянного домостроения, производству мебели и других деревообрабатывающих производствах.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", массивная станина

Массивная станина.

Станина коробчатой формы и мощная балка для установки каретки, прошедшие специальную термообработку, обеспечивают высокую жесткость всей конструкции станка. Достигается долговечность эксплуатации станка без потери точностных параметров.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", автоматическое смещение шпинделя

Автоматическое смещение шпинделя на ½ шага зуба.

Позволяет работать в автоматическом режиме, без участия оператора в смещении шпинделя, что значительно увеличивает производительность станка. Исключают «человеческий фактор» при настройке смещения зуба на заготовке.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", мощный рабочий стол каретки

Мощный рабочий стол каретки.

Позволяет обеспечить надежную базовую поверхность для установки пакета заготовок и свести к минимуму вибрации при обработке, что значительно повышает точность и качество обработанных шипов.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", высокоточные линейные направляющие

Высокоточные линейные направляющие.

Перемещение каретки осуществляется по усиленным линейным высокоточным направляющим, изготовленным в Германии. Конструкция каретки обеспечивает отсутствие дополнительных изгибающих моментов, действующих на линейные направляющие, что способствует долговечности их эксплуатации. Обеспечивается высокая точность обработки шипов, что повышает качество сращенных плетей.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", система подачи с регулировкой скорости перемещения каретки

Система подачи с регулировкой скорости перемещения каретки.

Подача заготовок в зону резания с помощью гидроцилидра позволяет плавно и равномерно перемещать пакет заготовок при обработке с бесступенчатой регулировкой скорости подачи и устанавливать увеличенную скорость возврата каретки в исходное положение. Обеспечивается сокращение цикла обработки заготовки и увеличение производительности станка.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", надежный прижим пакета заготовок

Надежный прижим пакета заготовок.

Прижим пакета заготовок к боковой базовой плоскости и верхний прижим к поверхности стола с помощью регулируемых пневмоцилиндров обеспечивают надежное базирование заготовок и высокую точность обработки шипов.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", торцовочный узел с пилой и дробилкой

Торцовочный узел с пилой и дробилкой.

Осуществляет точную обработку торца заготовки с дроблением отрезаемого материала для полного удаления отходов через стружкоприемник аспирационной системы. Имеется возможность настройки пилы в зависимость от глубины обработки шипа с помощью точной трапецеидальной винтовой пары.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", высокоточный фрезерный шпиндель

Высокоточный фрезерный шпиндель.

Применение в конструкции шпинделя высокоскоростных сдвоенных радиально-упорных подшипников фирмы SKF позволяет обеспечить надежность и долговечность работы шпинделя и получить повышенную точность обработки шипов.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", привод фрезерного шпинделя увеличенной мощности

Привод фрезерного шпинделя увеличенной мощности.

Привод фрезерного шпинделя для нарезания шипов осуществляется от электродвигателя мощность 11 кВт, что обеспечивает надежную работу станка при обработке пакета заготовок. Стационарное крепление электродвигателя исключает передачу вибрации и нагрузок на шпиндель, что обеспечивает высокое качество обработки шипов, а также увеличенный ресурс шпиндельного узла.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", точная настройка фрезерного шпинделя

Точная настройка фрезерного шпинделя.

Осуществляется с помощью маховика, конической передачи и высокоточной трапецеидальной винтовой пары. Позволяет легко настроить фрезерный шпиндель с высокой точностью относительно базовой поверхности рабочего стола, что обеспечивает правильную геометрическую форму нарезаемого шипа.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", устройство смещения пакета заготовок

Устройство смещения пакета заготовок.

Осуществляет перемещение пакета заготовок с помощью пневмоцилиндра после обработки шипа в переднем положении каретки в горизонтальной плоскости. Исключается повторная обработка нарезанных шипов при прохождении мимо фрезы при обратном ходе каретки в исходное положение

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", устройство для нанесения клея

Устройство для нанесения клея (клеенамазка).

Осуществляет нанесение клея из клеевого бачка на обработанные шипы в процессе перемещения каретки в переднее положение в автоматическом режиме. Подъем клеевого вальца в рабочее положение производится пневмоцилиндром с последующим возвратом в исходное положение.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", управление работой станка в автоматическом режиме

Управление работой станка в автоматическом режиме.

Осуществляется от педали при установке на пульте управления переключателя в режим автоматической работы, а также от кнопки, расположенной на верхней балке кронштейна прижимов. Обеспечивается удобство работы на станке и повышение производительности.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", пульт управления станком

Пульт управления станком.

Эргономичная панель пульта управления, встроенная в дверцу электрошкафа, обеспечивает удобство управления станком при проведении наладочных работ.

 Станок шипорезный односторонний с клеенамазкой мод. "Beaver - 16 AG", защитные кожуха

Защитные кожухи

Защитные кожухи, неподвижно закрепленные с двух сторон рабочей каретки, позволяют обезопасить оператора станка от получения травм от рабочего инструмента и подвижных механизмов, защищают от вылета отходов обработки из рабочей зоны.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
