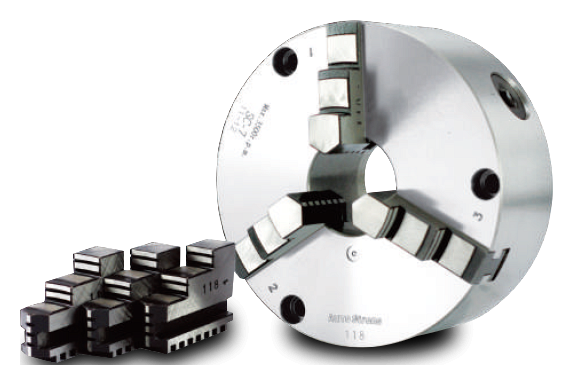

3-кулачковые спиральные патроны. Серия SC

3-кулачковые спиральные патроны. Серия SC
  • Производитель: BLACKSMITH

    Страна: Германия

  • Наружный диаметр: 86-405 мм

    Количество кулачков: 3

    Цельные кулачки

    Крепление спереди и сзади

Связь с ведущим специалистом

8 (495) 781-55-11

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: 3-кулачковые спиральные патроны. Серия SC

Заказать лизинговый расчёт

×

Вы выбрали: 3-кулачковые спиральные патроны. Серия SC

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ОТЗЫВЫ

Основные особенности данных патронов:

  • внутренние и внешние твердые кулачки с возможностью сменного использования;
  • экономичность и прочность, что делает SC серию незаменимой для массового производства;
  • точность захвата — 0,03 мм;
  • материал корпуса — миханит, что в три раза по сравнению с обычными материалами повышает прочность патрона, а также делает удобным его использование при высокой скорости вращения.

Характеристики:

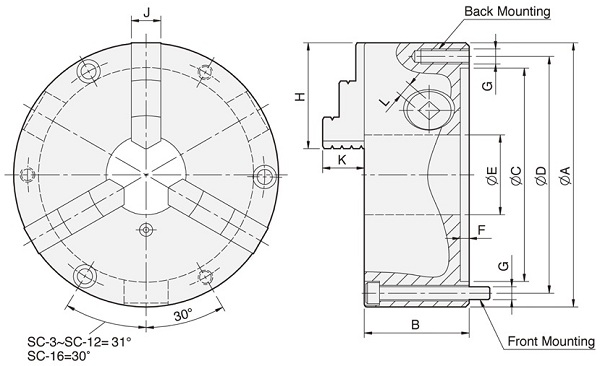

Основные ХАРАКТЕРИСТИКИ МОДИФИКАЦИЙ

SC-3 SC-4 SC-5 SC-6 SC-7 SC-8 SC-9 SC-10 SC-12 SC-16
A, мм 86 112 132 167 192 200 232 273 310 405
B, мм 46 60 60 67 76,5 76,5 84 87 96 122
C, мм 60 80 100 130 155 160 190 230 260 345
D, мм 73 95 115 147 172 176 210 250 285 375
E, мм 16 24 32 45 58 58 70 89 105 160
F, мм 4 4,8 4,8 5,5 5,5 5,5 6 8 7 8,7
G (задняя опора) 3-M6 3-M8 3-M8 3-M8 3-M10 3-M10 3-M12 3-M12 3-M12
G (передняя опора) 3-M6×50 3-M8×70 3-M8×70 3-M10×70 3-M10×80 3-M10×80 3-M12×90 3-M12×90 3-M12×110 6-M14×130
H, мм 36 42 50 63 77 77 87 98 110 146
J, мм 11 14 16 19 21,5 21,5 24 28 30 42
K, мм 15 16,6 20,3 23,7 29,4 29,4 35,6 39,5 45,6 56,3
L, мм 7 8 8 10 11 11 12 12 14 15
Допустимый крутящий момент, кгс×м 3 4,5 6,5 9 11 11 15 19,5 21 23
Усилие захвата, кгс 900 1200 1500 3300 3600 3600 3900 4800 5100 4500
Момент инерции, кг×м² 0,01 0,03 0,06 0,07 0,15 0,25 0,58 1,75
Скорость вращения, об/мин 3500 2500 2500 4000 3500 3200 2900 2500 2200 1500
Диапазон зажима (внешний диаметр), мм 2—70 3—95 3—110 4—160 4—180 4—190 5—220 6—260 10—300 30—380
Диапазон зажима (внутрений диаметр), мм 24—64 29—84 33—100 48—150 56—170 62—180 62—210 70—250 86—290 110—360
Масса, кг 1,7 3,7 5,2 9,3 14,2 16 22,7 31,8 44,8 102
