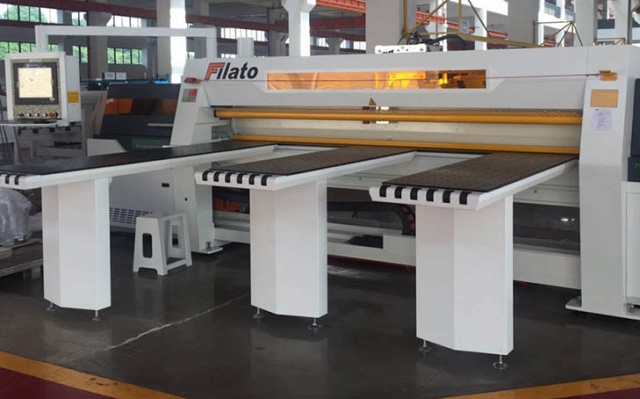

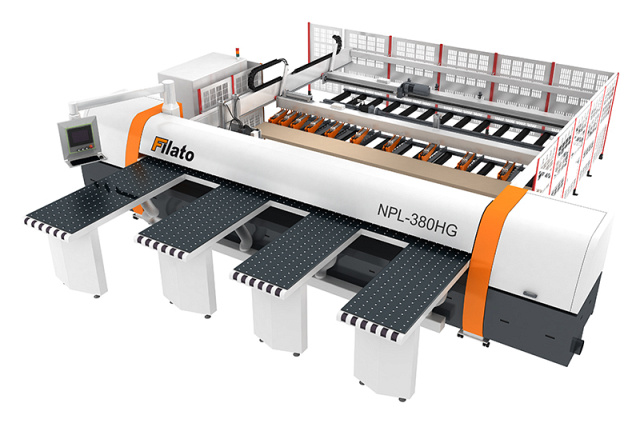

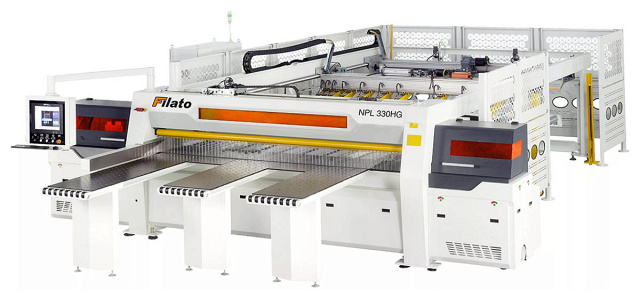

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL
  • Производитель: Filato

    Страна: Китай

  • Длина пропила: 3300/3800мм

    Высота пропила: 120 мм

    Скорость пилы: 8-100 м/мин

    Мощность: 34,3 кВт

    Масса: 11 000 кг

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис

Связь с ведущим специалистом

8 (495) 781-55-11

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL

Заказать лизинговый расчёт

×

Вы выбрали: Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 3
  • ОТЗЫВЫ

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Станки используются в условиях крупносерийного и массового производства для изготовления корпусной мебели.

СХЕМА ОБРАБОТКИ:

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Схема обработки форматно-раскроечного центра

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Максимальная высота пропила: 120 мм;
  • Управление станком осуществляется с ЖК-дисплея (система «Touch screen»);
  • Широкие возможности системы с ЧПУ производства компании «SIEMENS»;
  • Толкатель заготовок оснащен восемью пневматическими зажимами;
  • Высокоточные направляющие изготовлены в Швейцарии;
  • Увеличена скорость холостого хода пильного узла, что непосредственно влияет на производительность станка;
  • Передние подающие столы оснащены воздушной подушкой, что облегчает перемещение деталей в зону обработки;
  • В целом система не требует технического ухода и очень проста в обслуживании;
  • Перемещение толкателя производится за счет серводвигателя производства компании PANASONIC, что гарантирует параллельность хода программируемого толкателя;
  • Воздушные столы (кроме первого) подвижные, что обеспечивает индивидуальную настройку столов под конкретные карты раскроя.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Станина форматно-раскроечного центра

Станина

Станина выполнена из сверхпрочной стали и установлена на устойчивые опоры, что гарантирует жесткость и предотвращает прогиб конструкции, а также обеспечивает точный пропил в процессе работы. Нагрузки, воздействующие на станину, были математически рассчитаны при проектировании, вследствие чего определено, что подобная конструкция не имеет критических точек на прогиб и кручение.

Круглые цилиндрические направляющие изготовлены из закалённой стали. Взаимное расположение станины и направляющих позволяет распределить вес пильной каретки таким образом, чтобы исключить возможные прогибы, которые отрицательно сказываются на качестве раскроя.

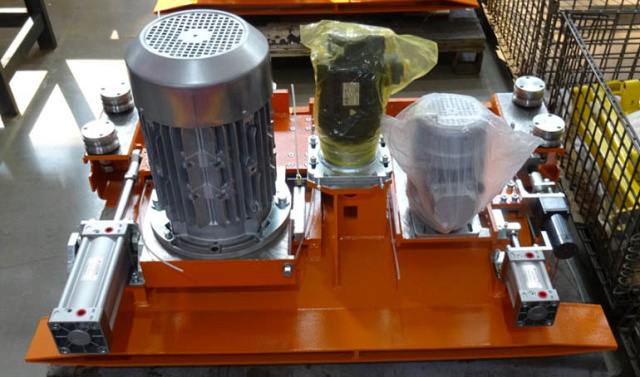

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Пильная каретка
Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Пильная каретка

Пильная каретка

Пильная каретка оснащена основной и подрезной пилой и базируется на прочной стальной конструкции. Привод пил осуществляется от отдельных двигателей.

Пильная каретка перемещается при помощи шестерни-рейки. На сегодняшний момент это самый надежный и точный способ перемещения пильной каретки.

Движение каретки и максимальная скорость (до 100 м/мин) достигается за счет бесщеточного сервомотора PANASONIC.

Крепление дисковых пил осуществляется вне рабочей зоны станка при помощи зажимных фланцев с механической системой блокировки.

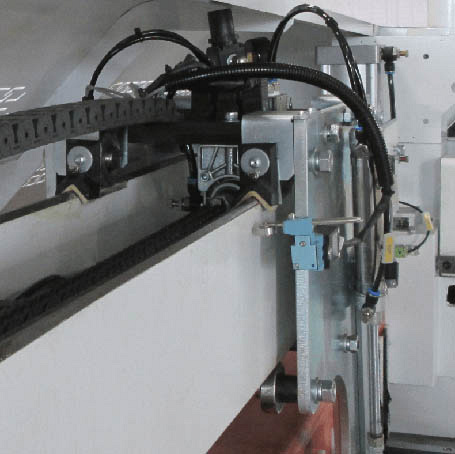

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Толкатель и зажимы форматно-раскроечного центра

Толкатель и зажимы

Мощный толкатель предназначен для точного и быстрого позиционирования плит ДСтП. Толкатель оснащен восемью захватами (зажимами).Для деликатной ,но в то же время надежной фиксации плит, зажимы имеют двухпальцевую конструкцию Они обеспечивают прочный захват пакета ДСтП. Захваты позволяют выталкивать стопу раскроенных плит за линию раскроя, что облегчает их перемещение и выгрузку.



Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Плоские направляющие форматно-раскроечного центра

Плоские направляющие

Перемещение толкателя осуществляется по плоским, износостойким направляющим при помощи круглых металлических роликов с пылезащищенными подшипниками. Данная конструкция обеспечивает равномерность перемещения толкателя.

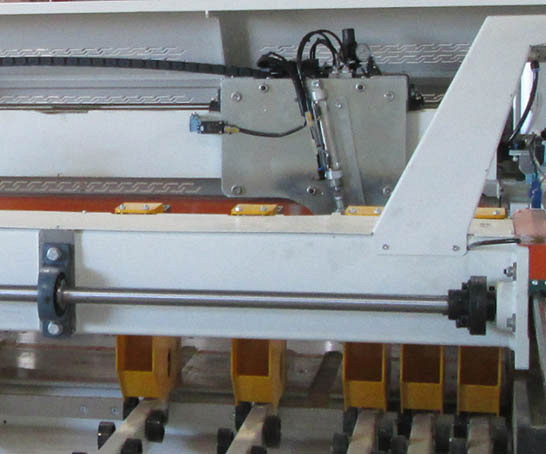

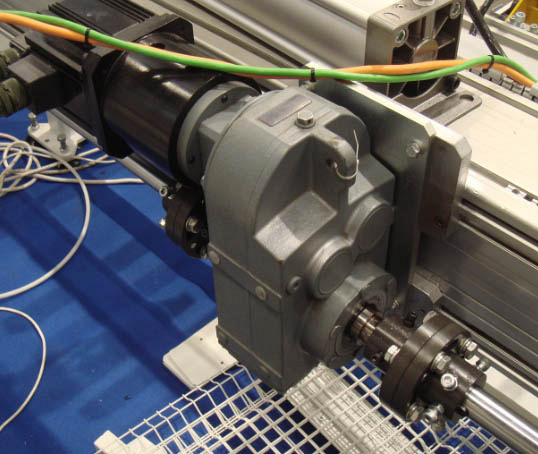

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Перемещение толкателя форматно-раскроечного центра

Перемещение толкателя

Параллельность перемещения толкателя относительно рабочего стола обеспечивается за счет торсионного вала, соединенного с шестерней и зубчатой рейкой.

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Прижимная балка форматно-раскроечного центра

Прижимная балка (верхний прижим)

Привод верхнего прижима (прижимная балка) осуществляется от двух пневмоцилиндров, что обеспечивает жесткий и равномерный зажим плит ДСтП во время раскроя.

Параллельность перемещения прижимной балки относительно рабочего стола обеспечивается за счет торсионного вала, соединенного с шестерней и зубчатой рейкой.

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Боковой прижим форматно-раскроечного центра

Боковой прижим

Боковой прижим предназначен для бокового выравнивания деталей, чтобы гарантировать нахождение детали под прямым углом к плоскости резания. Выравнивание выполняется с помощью обрезиненного ролика и полностью автоматизировано. Его перемещение управляется системой ЧПУ в соответствии с шириной выравниваемых плит и связано непосредственно с рабочим циклом станка.

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Рабочие загрузочные столы фоматно-раскроечного центра

Рабочие загрузочные столы

Передняя часть станка оснащена загрузочными столами с воздушной подушкой. Столы предназначены для загрузки плит ДСтП и выгрузки деталей и срезков, а так же для разворота пакета ДСП из продольного в поперечное положение по отношению к рабочей области станка.

Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части стола, тем самым исключается возможное появление царапин на нижней поверхности детали.

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Узел подготовки воздуха пневмосистемы

Узел подготовки воздуха пневмосистемы

Предназначен для комплексной подготовки забираемого воздуха, с целью соответствия его требованиям к использованию в пневмосистеме.
Также с помощью УПВ производится регулировка давления в пневмосистеме с контролем по манометрам.

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Панель управления с ЧПУ

Панель управления с ЧПУ

Система ЧПУ SIMENS контролирует все узлы и агрегаты станка. Встроенное программное обеспечение является простым в освоении и позволяет программировать раскрой. В программе задаются скорость движения пильной каретки, размер готовых деталей, количество листов в пакете и другие технологические параметры. В дальнейшем станок работает по программе в автоматическом режиме.
Встроенная система диагностики позволяет своевременно обнаруживать и устранять возникающие неисправности.



УСТАНОВОЧНЫЕ ГАБАРИТЫ:

Раскроечный центр с задней загрузкой FILATO NPL-330H серии INDUSTRIAL, Установочные габариты форматно-раскроечного центра
