Полуавтоматический обшивочный мост для панелей мод. «NB-2007»

Полуавтоматический обшивочный мост для панелей мод. «NB-2007»
  • Производитель: MiTek

    Страна: Чехия

  • Макс. размер панели: 3000x7500 мм

    Устанавливаемый шаг скобы: 100-250 мм

    Размеры: 1000x4300x500 мм

    Масса: 2160 кг

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис

Связь с ведущим специалистом

8 (495) 781-55-11

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Полуавтоматический обшивочный мост для панелей мод. «NB-2007»

Заказать лизинговый расчёт

×

Вы выбрали: Полуавтоматический обшивочный мост для панелей мод. «NB-2007»

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 1
  • ОТЗЫВЫ

НАЗНАЧЕНИЕ:

Предназначен для изготовления деревянных панелей размером до 3000 х 7500 мм. путем обшивки рамы панели крупноформатными древесными листами.

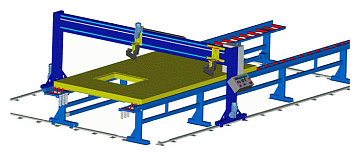

СХЕМА ОБРАБОТКИ:

NB-2007"

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется в высокопроизводительных комплексных домостроительных линиях для изготовления внешних и внутренних домовых панелей толщиной до 200 мм.

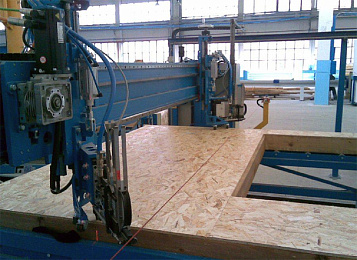

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

NB-2007

Основу рамы станка составляет стальная сварная конструкция.

  • На раме расположены редукторы с электромоторами, предназначенными для продольного и поперечного передвижения моста по форматному столу SHT, MSHT или BT. Передвижение осуществляется по стальному пути с зубчатыми рейками, расположенными на полу вдоль форматного стола.
  • На поперечной балке конструкции расположена тележка для подхвата автомата для скоб. Тележка является мобильной и может передвигаться по всей длине продольного направления с помощью мотора с редуктором. На тележке расположен суппорт для подхвата автомата для скоб. Суппорт имеет пневматический подъем и колеса для поддержки перемещения по обрабатываемой поверхности.
  • На перекладине моста размещен электрошкаф и воздушный резервуар для автомата для скоб.
  • Пульт управления находится на стороне обслуживающего персонала.
  • Два независимых автоматических скобозабивных суппорта (фиксированный + автоматически перемещаемый);
  • Пневматический подъем-опускание пистолетов на каждом суппорте;
  • Поперечное перемещение подвижного гвоздезабивного суппорта и продольное движение моста по зубчатым стальным направляющим при помощи редукторных электродвигателей;>
  • Индикация на мониторе текущего положения моста и подвижного суппорта;
  • Лазерный целеуказатель на каждом суппорте;
  • Специальные ролики на каждом суппорте для продольного перемещения по панели;
  • Выбор шага забивания скобы изменением продольной скорости движения моста;
  • Увеличенный ресивер закреплен на раме в непосредственной близости от пистолетов;
  • Концевые выключатели на всех крайних положений подвижных элементов моста;
NB-2007

Конструкция моста

Основу конструкции составляет сварная стальная рама. Рама состоит из несущих стоек, соединенных поперечной перекладиной. Вся конструкция перемещается по зубчатым направляющим, при помощи двух редукторных электродвигателей на обеих стойках, управляемых с контрольного пульта. На перекладине расположен неподвижный вручную регулируемый забивной суппорт и зубчатые направляющие с перемещаемым забивным суппортом. Ресивер, электрошкаф и пульт управления расположены непосредственно на раме с одной стороны.

Скобозабивные суппорты

На каждом суппорте закреплены пневматические скобозабивные пистолеты, которые могут подниматься и опускаться при помощи пневматического привода. На суппортах закреплены специальные ролики для передвижения пистолетов по обшиваемой панели. Для каждого пистолета установлен лазерный целеуказатель. Режим работы и выбор рабочих пистолетов контролируется с пульта управления. Рабочая высота скобозабивных пистолетов (т.е. толщины панели) устанавливается вручную.

Пульт управления

Пульт оснащен удобным дисплеем TouchScreen, джойстиком управления поперечного и продольного перемещения и контрольными переключателями. Для начала работы нужно выбрать нужный режим работы пистолетов, а также скорость перемещения (шаг скобы) и, используя джойстик, визуально прицелиться по лазерному целеуказателю. После чего можно запустить станок. В процессе работы на пульте будет отображена информация о состояние магазина для скоб, а также положении рамы и подвижного суппорта относительно стола.

NB-2007

Раздвижной роликовый стол

Обшивочный мост поставляется без какого-либо стола, так как достаточно часто используется в составе автоматических линий. При автономной работе рекомендуется установка специального раздвижного обшивочного стола. На столе установлены специальные упоры для быстрой и точной установки деталей. Он легко раздвигается по ширине панели, обеспечивает надежную фиксацию скрепляемых элементов, а также простую загрузку и разгрузку. Высота стола оптимальна для использования с обшивочным мостом.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

NB-2007



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

  • Сварная рамная конструкция: длина: 3500мм., высота: 2400мм., ширина:1500мм.
  • Редуктор для перемещения головы
  • Рельсы с зубчатой рейкой: 2шт.
  • Перемещение вдоль стола, макс. скорость 60м/мин .
  • Передвижная тележка - 1 шт.
  • Держатель для одного пистолета
  • Пульт управления
  • Джойстик
  • Display с tоuch screen. Изображение программированных данных.
  • Кабеля, пневматические шланги

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

  • Компрессор
