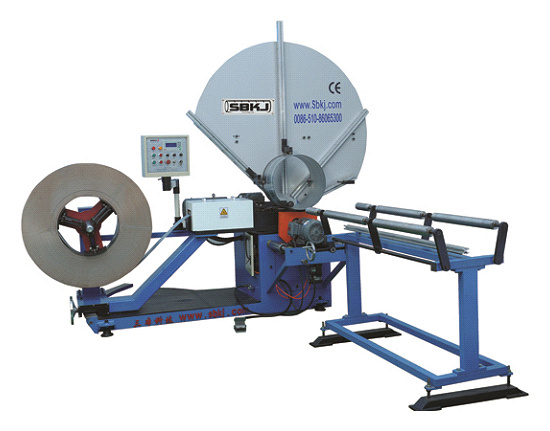

Станок для производства спирально-навивных воздуховодов SBTF – 1500С

Станок для производства спирально-навивных воздуховодов  SBTF – 1500С
  • Производитель: SBKJ

    Страна: Китай

  • Диаметр трубы: 100-1500 мм

    Толщина металла: 0.4-2.0 мм

    Тип формирующих колец: полужесткие

    Тип отрезки: плазма/фреза

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис

Связь с ведущим специалистом

8 (495) 781-55-11

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Станок для производства спирально-навивных воздуховодов SBTF – 1500С

Заказать лизинговый расчёт

×

Вы выбрали: Станок для производства спирально-навивных воздуховодов SBTF – 1500С

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 1
  • ОТЗЫВЫ

Назначение:

Линия модели SBTF-1500С представляет собой комплекс производства прямых участков спирально-навивных воздуховодов, применяемых при реализации систем вентиляции, воздушного отопления и воздухоочистки.

Отличие серии 1500C от 1500 заключается в:

  • диаметре получаемой трубы: 100-1500 мм против 80-1500 мм
  • Толщина металла: 0,4 – 2,0 мм против 0,4 - 1,2 мм
  • Мощность главного привода: 16,5 кВт против 5,5 кВт

Габаритных размерах и весе


Область применения:

 Воздуховоды представляют собой неотъемлемую часть грамотно  спроектированных систем вентиляции. Их классифицируют по  следующим параметрам: по форме сечения, по способу соединения, по  материалу, из которого они изготовлены, а также по наличию  специальных эксплуатационных характеристик.

 SBTF-1500С производит круглые навивные секции для воздуховодов — это скручивание стальной оцинкованной или другой полосы в  спираль. Таким образом, каждый виток получается прочно связанным  с предыдущим пазами или профильными краями, образуя замок.  Круглые воздуховоды, изготовленные таким способом, называются спирально-навивными.

Они имеют ряд основных преимуществ:

  • можно в значительной степени сэкономить рабочее пространство за счет меньшей площади поверхности по сравнению с прямоугольным сечением;
  • на изготовление уходит гораздо меньше металла, что в конечном итоге приводит к снижению себестоимости;
  • для противопожарной изоляции характерна трата существенно меньшего количества материала, чем при обработке прямоугольного сечения;
  • более высокие показатели воздухонепроницаемости за счет надежного соединения деталей конструкции.


Тип соединения спирально навивных воздуховодов

Спирально навивные воздуховоды из оцинкованной стали могут иметь следующие типы соединения

Чаще всего спиральнонавивные воздуховоды соединяются с помощью ниппеля или муфты. Ниппель вставляется внутрь трубы, что наиболее удобно, т.к. труба имеет внешний шов. Для уплотнения данного соединения используют герметик или алюминиевый скотч. Воздуховоды также могут иметь фланцевое соединение - на него в одной или двух сторон одевается и закрепляется фланец, выполненный из стальной полосы или уголка. Фасонные элементы, которые будут присоединяться к прямым участкам, также должны быть с фланцами.




Сам же станок превосходно подходит для проведения работ непосредственно на объекте, а также для цехового производства.

Конструктивные особенности:

Технический процесс состоит из размотки рулонного листового материала, выпрямления листа, формирования «замка». на прокатных роликах, процесс навивки с герметичным закрытием «замка» витого воздуховода и отрезка в нужный размер (процесс отрезки производится без заусенцев и получаемый край получается не острый, что обеспечивает безопасную эксплуатацию).

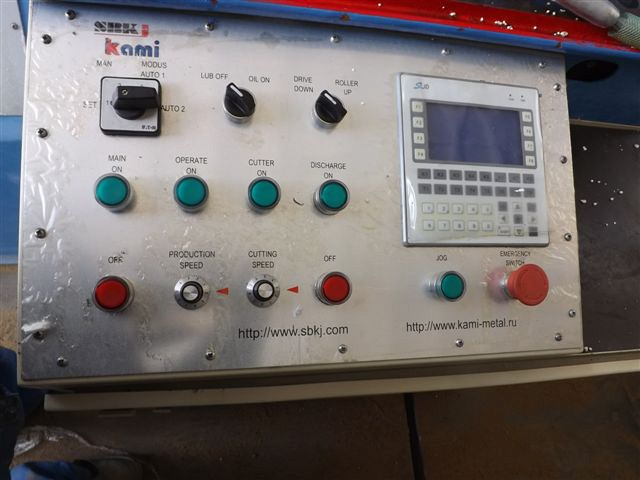

Управление линией осуществляется от системы ЧПУ. В комплект входит CAD/CAM программа. Высокая автоматизация работы линии позволяет добиться высокой производительности производства спирально-навивных воздуховодов.

  • простота настройки и обслуживания,
  • высокоскоростная синхронная режущая система,
  • удобная система автоматического управления,
  • компактная, лёгкая и мобильная конструкция,
  • широкий диапазон диаметров изготавливаемых труб,
  • высокое качество изготавливаемой продукции,
  • возможность работы с разными материалами (нержавеющая сталь, алюминий, медь, и пр.)
  • автоматический счетчик изготовленных воздуховодов

Благодаря частотному преобразователю нового поколения пуск и разгон спирально-навивного станка происходит очень плавно, что, в свою очередь обеспечивает бесшумную работу и снижает энергопотребление. Благодаря новому роликовому устройству отреза труб изделие отрезается практически без шума и искр, нежели станки с маятниковой пилой. Также такой вид отрезки позволяет оставлять на заготовке ровные края без заусенец и загибов.

Передовая технология производств формирующих колец в сочетании с устройством прижима обеспечивают спирально-навивному станку SBTF-1500С постоянную точность диаметров получаемых воздуховодов без отклонений. При желании на станке могут быть использованы формирующие кольца других спирально-навивных станков.

Станок оснащен пассивным разматывателем, прокатной секцией формирования замка, автоматикой с ЧПУ и инвертором, системой линеек и направляющих на «веере», мерных лент для малых диаметров, отрезным абразивным устройством или дисковым ножами с пневматическим либо гидравлическим прижимами, приемным столом с концевым датчиком.

Профилирующие ролики изготовлены из высококачественной стали и закалены. Комплект дополнительных роликов позволяет производить трубы с армирующей накаткой.

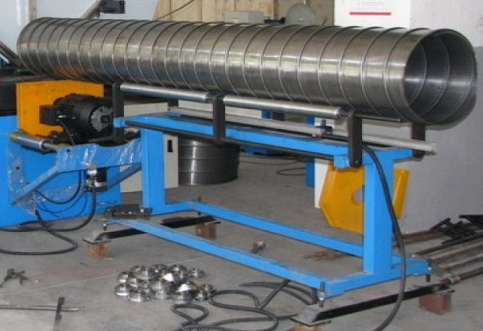

Получаемые изделия

Стандартная комплектация:

  • управление с помощью системы ЧПУ
  • размотчик рулонного листового металла (штрипса)
  • устройство правки листа
  • прокатные ролики, формирующие замок
  • счетчик длины воздуховода
  • приспособление для отрезки в нужный размер
  • приемный стол
  • счетчик количества произведенных труб
