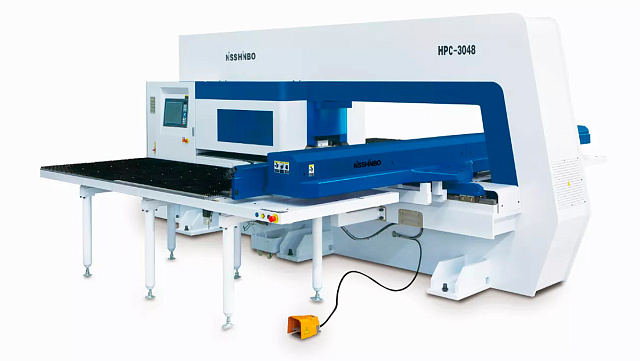

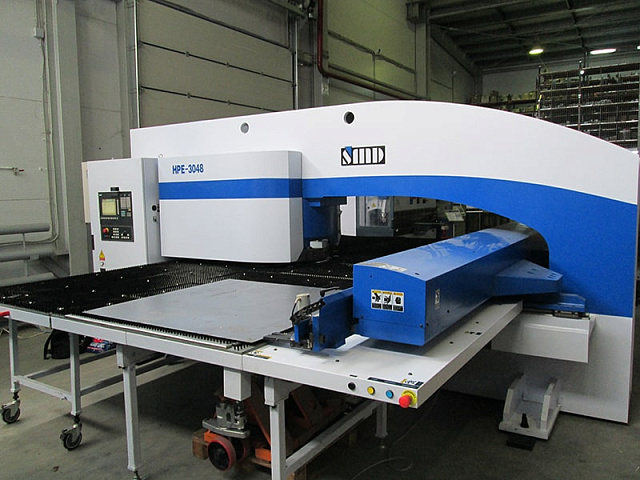

Координатно-пробивные прессы Nisshinbo. Серия HPE

Координатно-пробивные прессы Nisshinbo. Серия HPE
  • Электромеханический пресс с ЧПУ

    Зона обработки: от 1250 х 2500 мм до 1500 х 5000 мм

    Номинальное усилие: 30 тонн

    Масса: 16000 кг

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис

Связь с ведущим специалистом

8 (495) 781-55-11

/

8 800 1000 111

Trade-in

×

Наша компания предоставляет уникальную возможность приобрести новый четырехсторонний станок по системе Trade -in:


  • 1. Экономия времени. Вам не нужно заниматься вопросами продажи своего старого четырехстроннего станка.
  • 2. Экономия денег. Если вы решили обменять станок по системе trade-in, то выполнять ремонт и подготовительные работы не нужно, наша компания возьмет все расходы на себя.
  • 3. Кредит. За неимением достаточного количества денежных средств на покупку нового четырехстороннего станка, наша компания может предоставить Вам возможность оплатить разницу между стоимостью нового станка и станка, который вы сдали по системе trade-in, в кредит или лизинг.
  • 4. Гарантия технической исправности станка. Большое преимущество trade-in это уверенность в том, Что вы покупаете надежный, технически исправный четырехсторонний станок, который имеет гарантию 1 год.


Если Вы желаете воспользоваться услугой trade-in при покупке станка, просим заполнить формуляр ниже :

Узнать цену

×

Вы выбрали: Координатно-пробивные прессы Nisshinbo. Серия HPE

Заказать лизинговый расчёт

×

Вы выбрали: Координатно-пробивные прессы Nisshinbo. Серия HPE

  • Инструмент
  • Запчасти
  • Оборудование
  • Сервис
×

Запасные части станка находятся в разделе Запчасти к станкам

Если Вы не найдете нужных запасных частей, просим отправить запрос из раздела запчатей (форма запроса находится в правом верхнем углу сайта, под телефонами).

Или связаться с нами по телефонам: 8 (495) 663-33-63, 8 (800) 1000-111 (Звонок по России бесплатный).

Гарантия на оборудование 12 месяцев. Гарантийное и послегарантийное обслуживание осуществляет сервисный центр КАМИ-Сервис. «КАМИ-Сервис» готов выполнить сервисные работы любой сложности - от простейшей диагностики, запуска и ремонта бытового станка до капитального ремонта сложного промышленного оборудования. Информация в разделе сервис и по телефону 8 (495) 663-33-63

Подробная консультация по телефону:8 (800) 1000-111 и 8 (495) 781-55-11

  • ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
  • ХАРАКТЕРИСТИКИ
  • ВИДЕО 1
  • ОТЗЫВЫ

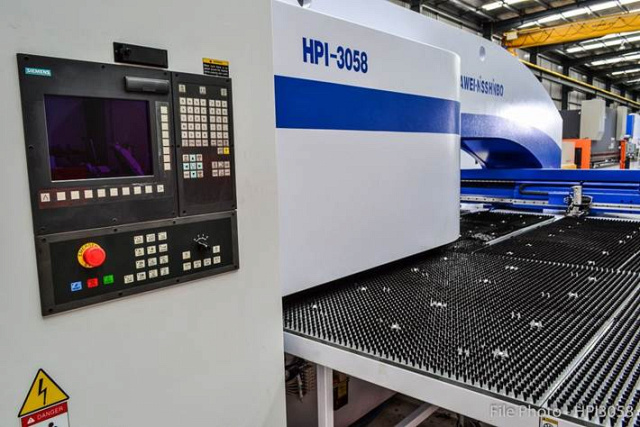

Назначение станка

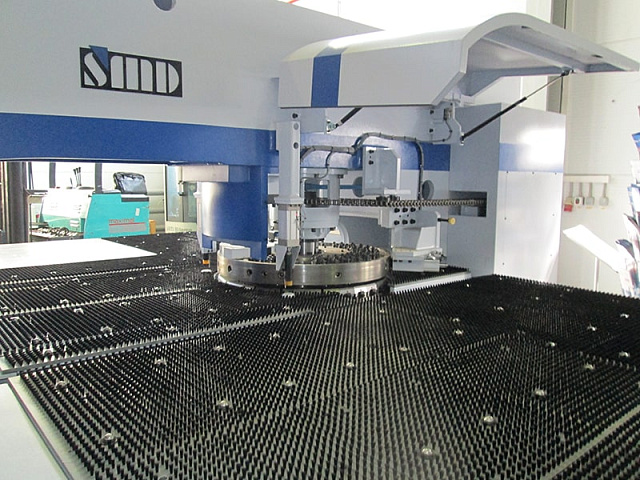

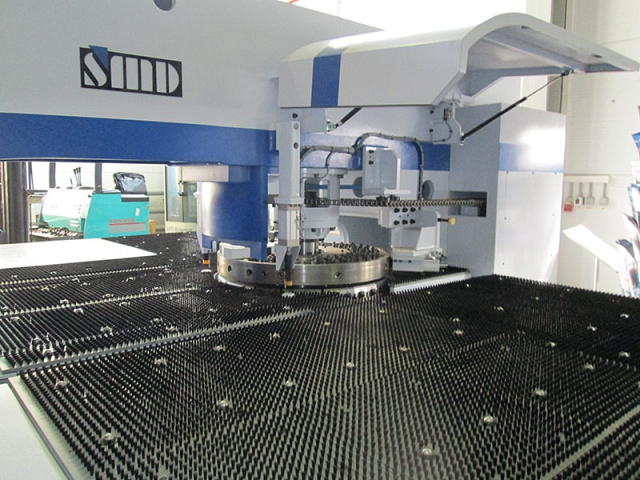

Прессы данной серии предназначены для операций вырубки, пробивки и формовки с высокой производительностью и точностью на деталях из металлического листа. Пресса оснащены современными системами ЧПУ (Siemens или FANUC), оснащены сервомотором от компании LUSTSP (Германия), выполненные по европейским стандартам. Пресса оснащены инструментальным барабан с системой быстрой смены инструмента (Япония) и скоростные сервоприводы перемещения листа с высокоточными шариковинтовыми направляющими. Благодаря отсутствию гидравлических узлов данная серия является чрезвычайно эклогичной и экономичной. Управляемая ось Z позволяет использовать роликовый инструмент, которым возможно производить накатку на поверхности металлического листа желобов, борозд любой длины и конфигурации, а также производит обрезку дисковыми ножницами по контуру деталей.

Область применения

Наиболее эффективны на производствах с большой номенклатурой деталей и имеющих высокую степень автоматизации. Среди потребителей этого оборудования – производители металлической мебели, строительных и рекламных конструкций, оборудования для торговли и хранения продуктов, предприятия электротехнической, электронной, автомобильной и других отраслей промышленности.

Конструктивные особенности

  • Замкнутая конструкция рамы в виде «жёсткой коробки» после сварки проходит термическую обработку для снятия напряжений для обеспечения длительного сохранение рамой своих геометрических параметров для повышенной точности пробивных операций. Рама выполнена в современном эргономичном дизайне, её исполнение обеспечивает легкий доступ ко всем внутренним узлам станка.

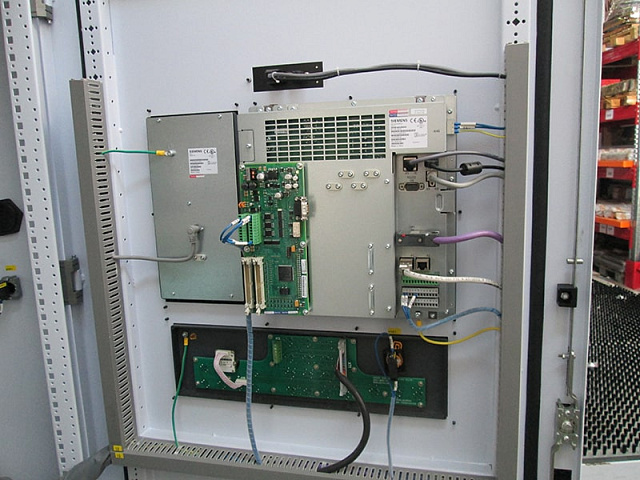

  • ЧПУ от Siemens и Fanuс CNC, обеспечивает точное и надёжное управление и совместима с CAD/CAM программами.

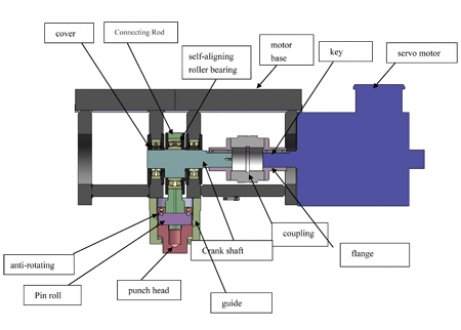

  • Используются высококачественные компоненты - сервомотор от компании LUSTSP, Германия. Что обеспечивает длительный срок службы рабочего инструмента, устанавливаемого на прессе, низкую шумность, способствует оптимальному потреблению электроэнергии.
  • Положение гидравлического толкателя программируется с точностью до 1/1000 мм, толкатель может быть запрограммирован на полную остановку в нижней точке - эти особенности обеспечивают превосходный контроль при специальных видах формовочных операций. Скорость перемещения толкателя также программируется и автоматически устанавливается наиболее эффективное давление, что уменьшает шум от ударов и переключения клапанов и характеризуется экономным потреблением электроэнергии.

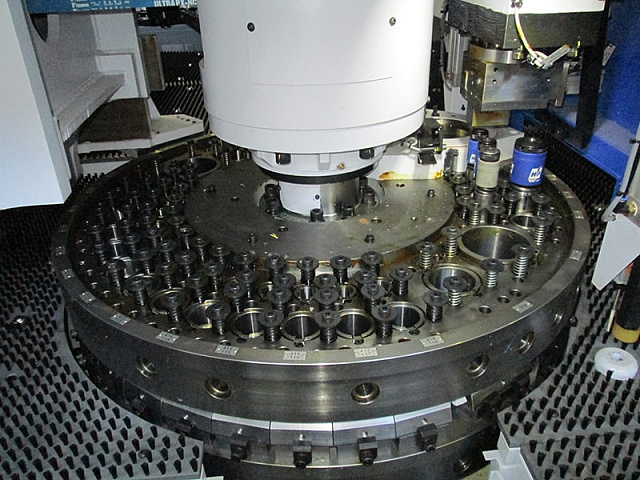

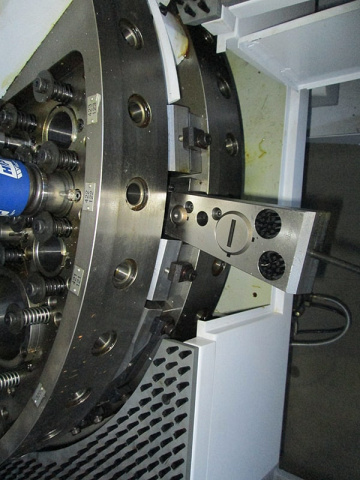

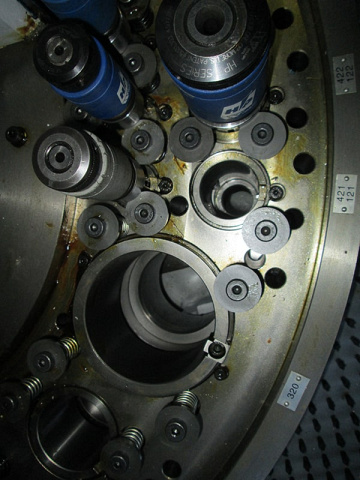

  • Инструментальные гнёзда револьверного барабана установлены с высокой точностью.
  • Сменные направляющие втулки, установленные на всех револьверных барабанах координатных прессов SMD, имеют высокую износостойкость, что обеспечивает длительный срок эксплуатации. Эти втулки легко заменяются при первых признаках износа.
  • Смазывание узлов индексных станций осуществляется благодаря помещению червячного колеса и червяка в масляную ванну. Невысокое сопротивление трению в редукторе способствует длительному сохранению точности системы.

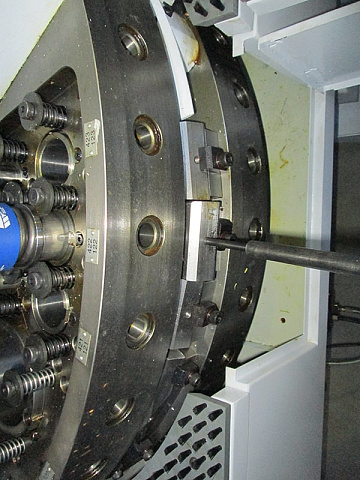

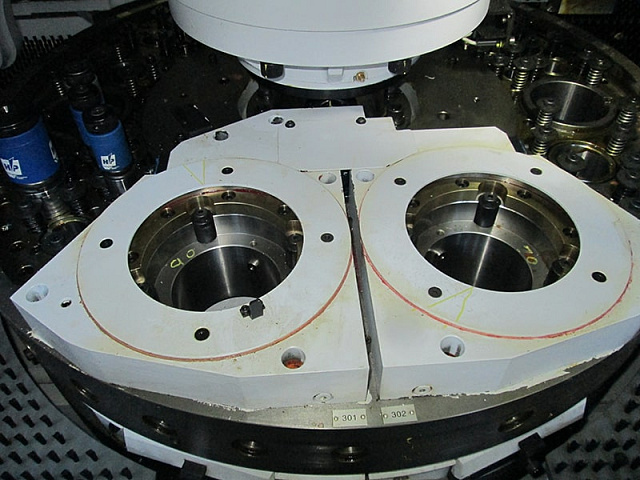

  • Удобное крепление матриц в нижнем барабане. Установка и снятие матриц производится точно и быстро.

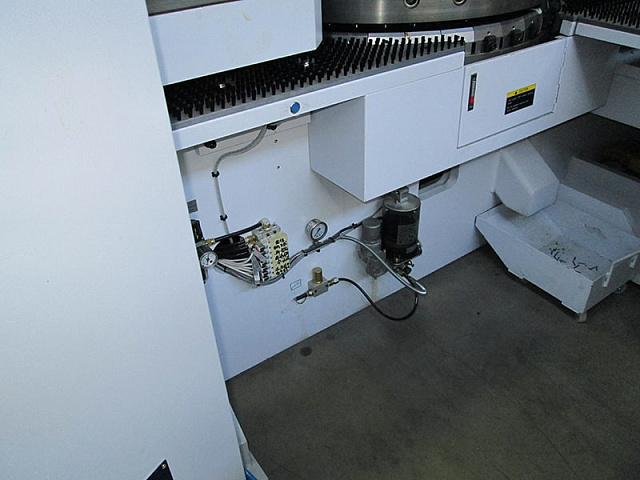

  • Система смазывания инструмента смешивает смазочные материалы и сжатый воздух для создания масляного тумана, автоматически управляется от системы ЧПУ пресса, и предусматривает подачу смазки сквозь инструмент, что продлевает срок работы инструмента, снижает шум и улучшает качество края обработанного металла.

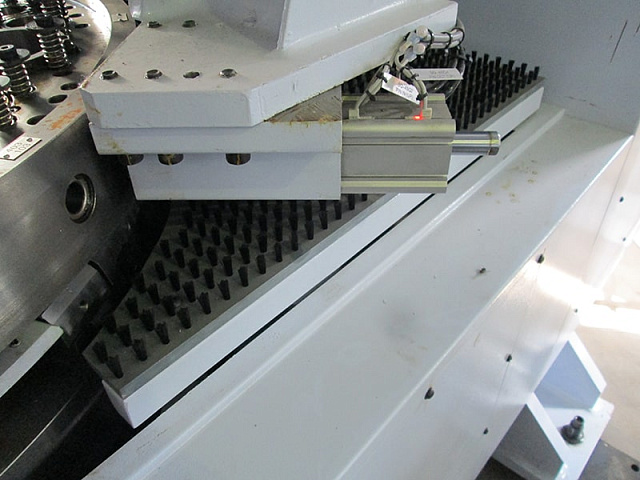

  • Датчик контроля пробивки контролирует выполнение операции пробивки металлического листа. Если происходит отказ, движение подающей траверсы пресса будет остановлено.

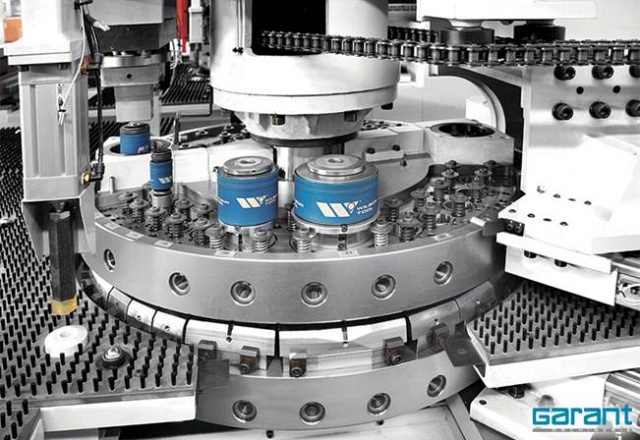

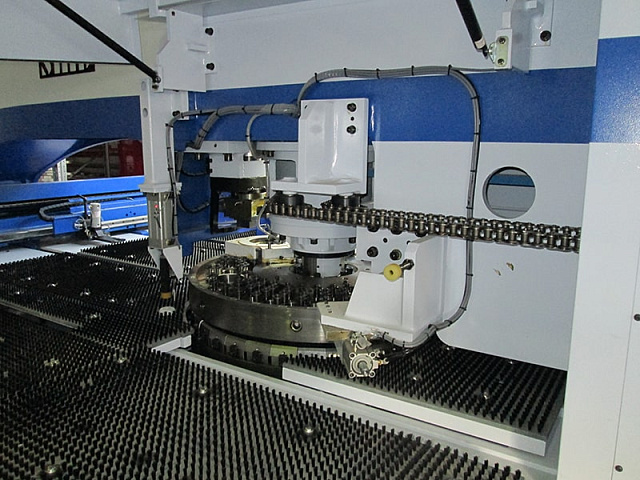

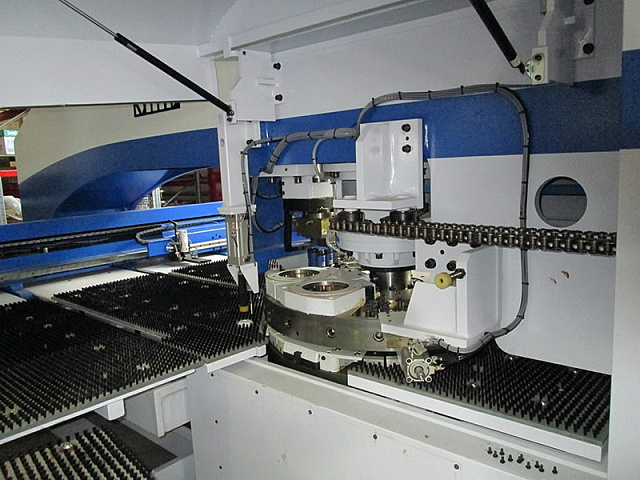

  • Привод револьверного барабана использует сервомотор, применяет цепную передачу с удобной в наладке системой точного выравнивания.
  • Современные инструментальные системы благодаря простоте в использовании и надежности, быстро и эффективно решают производственные задачи при минимальных затратах.

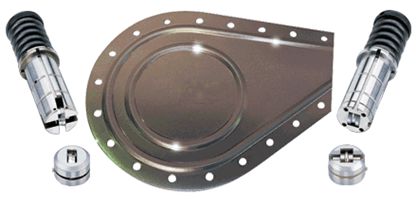

  • Координатно-пробивные прессы SMD-Nisshinbo позволяют применять такие эффективные инструменты, как, например Wilson Wheel ™.
  • Автоматическая централизованная смазывающая система позволяет значительно продлить жизнь рабочим узлам пресса.
  • Подъемное приспособление для инструмента. Это устройство позволяет быстро и легко устанавливать и выгружать тяжелые комплекты инструментов (диаметром от 50 до 114 мм) из револьверного барабана.
  • Подающая траверса обеспечивает скоростную высокоэффективную подачу металлических листов в зону обработки. Шариковинтовые направляющие траверсы изготовлены из углеродистой стали и закалены. Конструкция траверсы позволяет сохранять необходимую точность позиционирования и жесткость в течение всего срока службы пресса.
  • Щеточный стол является стандартной поставкой, снижает шум, экономичен, применяется для тонколистовых заготовок и деталей, чувствительных к царапинам поверхности.
  • Рабочий стол со стальными шариками (опция) обеспечивает хорошую поддержку тяжелым металлическим листам.

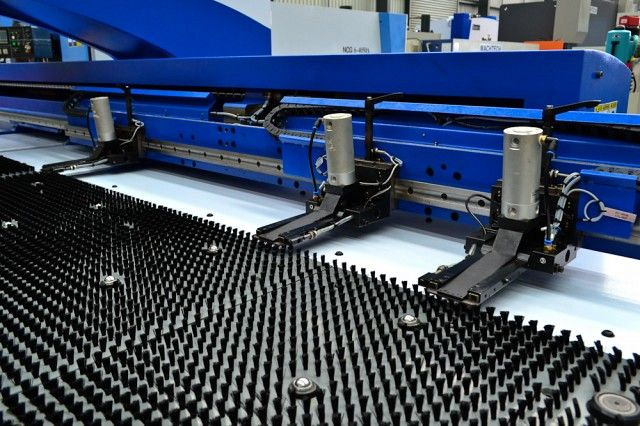

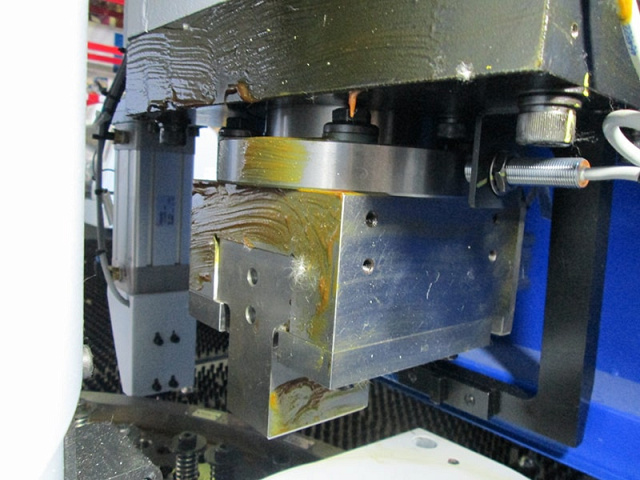

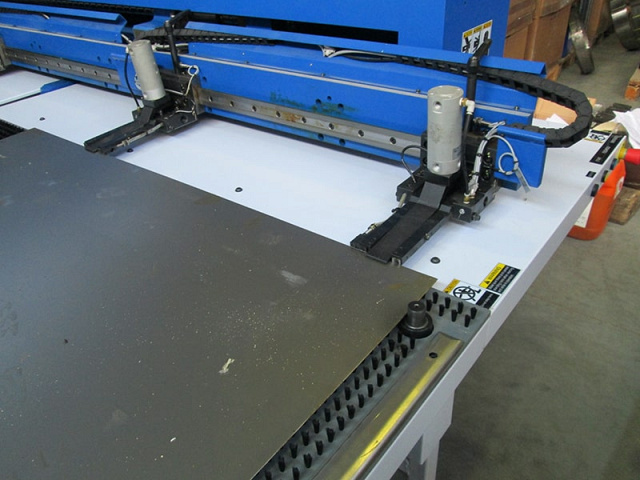

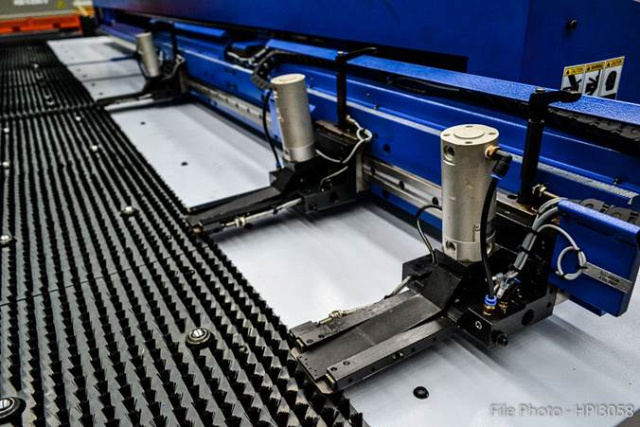

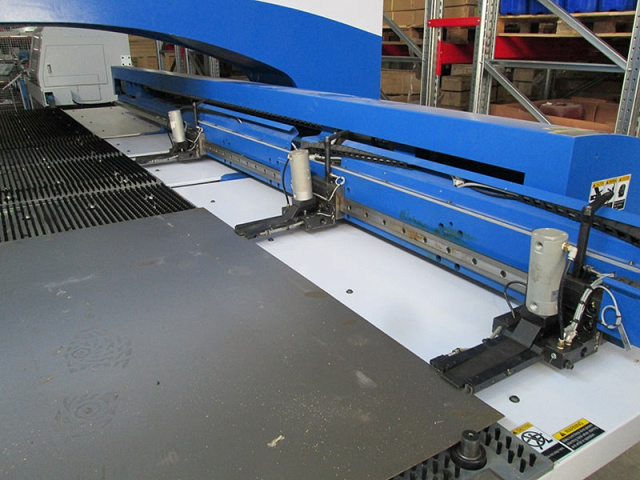

  • Зажимы осуществляют контролируемое давление на металл, имеют возможность быстрой переналадки, применяемые датчики наличия металла в зажимах значительно увеличивают уровень безопасности при работе на прессе и сокращают время вспомогательных операций.

Стандартная комплектация

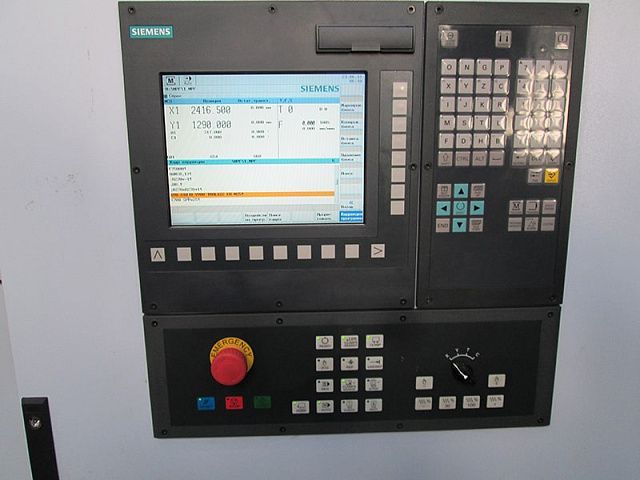

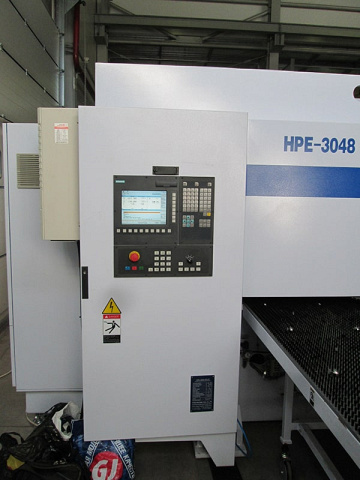

Система ЧПУ SIEMENS 802DSL, Германия
  Гидравлическая система - HKL, H+L, Германия
Стандартное число станций инструментов: 26
2 автоматических индексных станции
Щеточный рабочий стол
Два зажима листа с пневмоуправлением (для моделей 3048, 3058 – 3 зажима)

Датчик, предотвращающий попадание зажимов в область пробивки.

Датчик обнаружения деформации листа
  • Датчик наличия металла в зажимах;
  • Ручное позиционирование зажимов листа, в зависимости от размеров заготовки;
  • Освещение рабочей зоны;
  • Детектор выполнения пробивки (отсутствие заклинивания инструмента);
  • Ручная система смазки;
  • Выносная педаль управления с кнопкой аварийной остановки;
  • Инструкция по эксплуатации и обслуживанию станка;
  • Шестигранник для установки инструмента;
  • Станок окрашен полиуретановой краской.

Дополнительная комплектация

  • Изменение ЧПУ: FANUC, Япония;

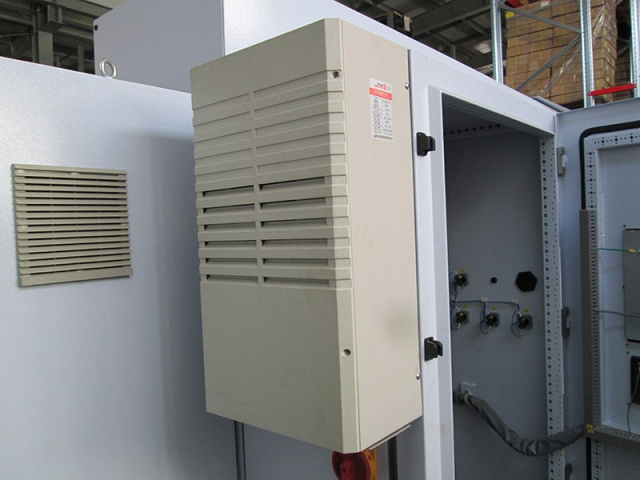

  • Кондиционер для электрошкафа;
  • Программное обеспечение CNCCAD с выбором языка, включая русский;
  • Изменение количества станций в револьверном барабане.


Тип станции Символ 26 инструментов 36 инструментов 38 инструментов 40 инструментов Диапазон размеров
ста индекс стандарт индекс стандарт индекс стандарт индекс
A 10 20 17 18 Ø3,0 ~ Ø12,7 мм
B 10 2 10 2 15 16 Ø12,7 ~ Ø31,75 мм
C 2 2 2 2 Ø31,75 ~ Ø50,8 мм
D 2 2 1 2 2 2 Ø50,8 ~ Ø88,9 мм
E 1 Ø88,9 ~ Ø114,3 мм

  • Шариковый, либо комбинированный рабочий стол
  •

  • Подъемное устройство для смены тяжелого инструмента
  •

  • Система автоматической подачи смазки внутренних

  • Функция масленого тумана
  • Автоматическое позиционирование зажимов листа, в зависимости от размеров заготовки
  • Дополнительный зажим листа
  • Дополнительная секция рабочая стола 1300×835 мм
  • Световая система защиты периметра станка
  • Система автоматической подачи заготовок
