Выбираем трубогиб вместе с КАМИ

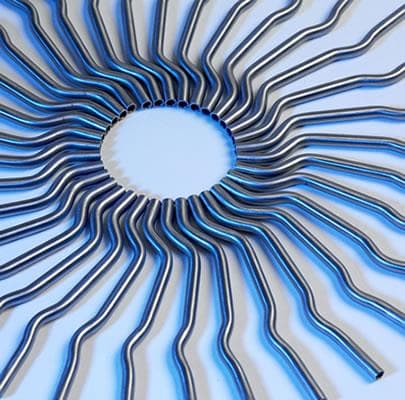

Практически на каждом производстве присутствует обработка труб и профилей, поэтому Компания КАМИ решила предложить свою линейку оборудования для этих целей на Российский рынок.

Основной областью применения трубогибочных станков являются:

  • Автомобильная промышленность
  • Авиационная промышленность

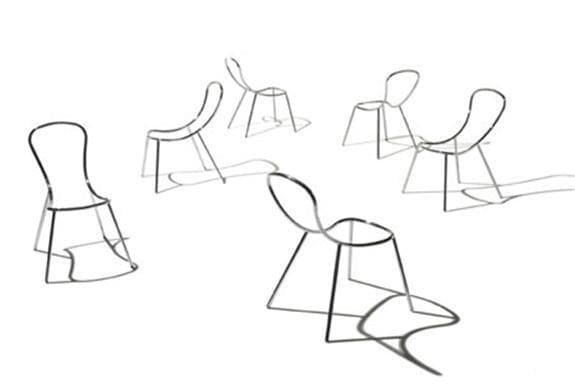

  • Производство мебели (столы, стулья, фурнитура и т.д.)
  • Спортивный инвентарь
  • Производство полотенцесушителей и многие другие предприятия
1

Итак, ниже мы опишем основные тезисы технологии гибки труб, а также для каких целей нужен тот или иной тип станка, чтобы помочь Вам в выборе.

Во-первых, существует два способа, чтобы согнуть металлические трубы:

2

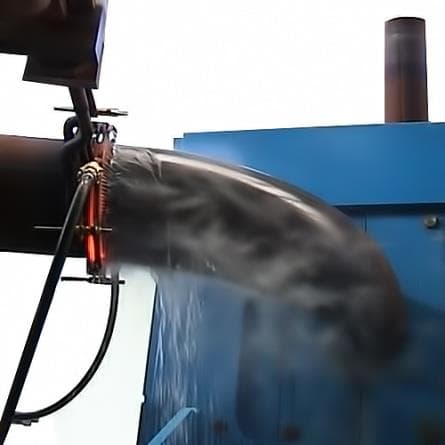

Горячая гибка - колено трубы в месте изгиба нагревается до высокой температуры. Этот метод используется для гибки труб диаметром более, чем 215 мм.

3

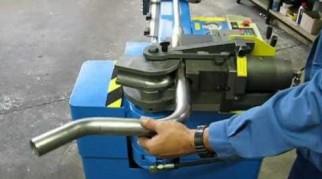

Холодная гибка - колено трубы в месте изгиба остается при естественной температуре. Этот метод используется для гибки труб от 4 до 215мм, с толщиной стенки от 0,8 мм до 10 мм.

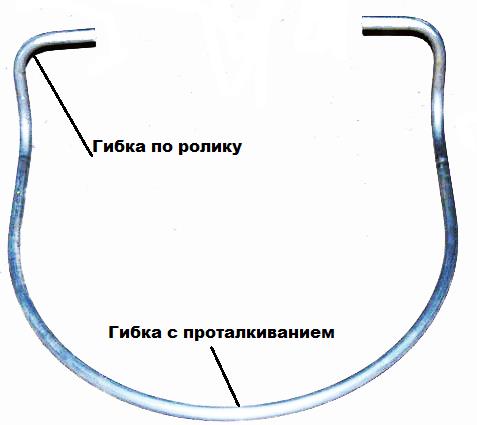

Во-вторых, существуют два вида технологии гибки труб:

1. Простой изгиб по ролику - труба гнется по радиусу в соответствии с параметрами оснастки.

2. Гибка труб с проталкиванием - труба имеет свой ход (проталкивается) во время гибки, за счет чего можно получить радиус гиба более, чем в 6 раз превосходящим диаметр трубы.



4
5

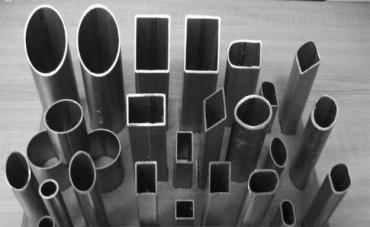

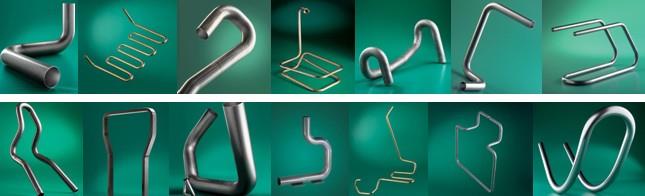

Трубогибы компании могут быть использованы для таких типов изделий, как:

  • Круглая труба
  • Квадратная труба
  • Профильная труба
  • Пруток

Материалы заготовок могут использоваться, такие как конструкционная сталь, нержавеющая сталь, медь, бронза, алюминий и так далее. Другие материалы возможно гнуть после уточнения у брэнд-менеджера данного направления.

Комплект оснастки должен меняться на станке при следующих изменениях в процессе:

  • Внешний диаметр трубы
  • Толщина стенки трубы
  • Радиус изгиба трубы
  • При изменении типа профиля (круглая, квадратная, овальная и т.д.)

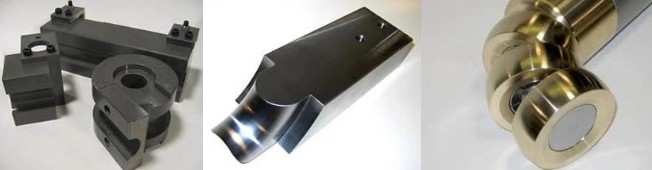

Каждый комплект оснастки включает в себя:

  • Гибочный ролик
  • Зажимной пресс
  • Прижимной пресс
  • Дорн
  • Разглаживатель (требуется в зависимости от особенностей гиба)
  • Зажимная цанга (только для ЧПУ)

678

Компания КАМИ предлагает следующие типы трубогибочных станков:

Одноосевой полуавтоматический трубогиб

  • Автоматическая гибка трубы
  • Ручной поворот трубы
  • Ручная подача трубы
9
15 16 17

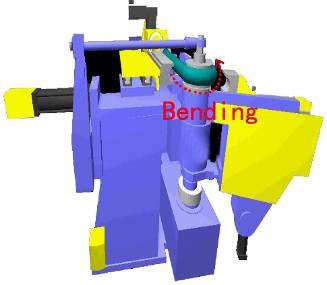

Автоматическая гибка Ручной поворот Ручная подача

13

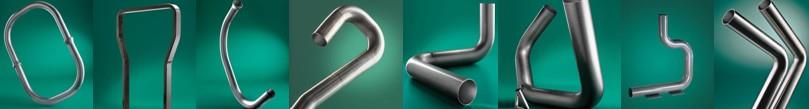

Машины такого уровня применяются для выполнения несложных гибов (в одной плоскости) и при небольших объемах производства.

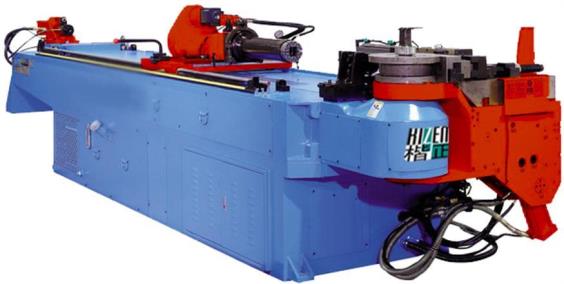

Двухосевой полуавтоматический трубогиб

  • Автоматическая гибка трубы
  • Автоматический поворот трубы
  • Ручная подача трубы
14
15 16 17

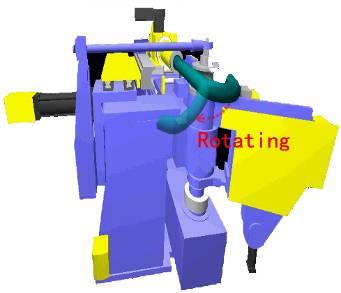

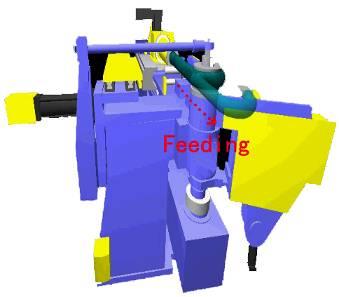

Автоматическая гибка Автоматический поворот трубы Ручная подача

18

Машины такого уровня применяются для выполнения более сложных гибов, нежели предидущий тип (гибка в нескольких плоскостях, но при небольших объемах производства, так как подача трубы остается в ручном режиме).

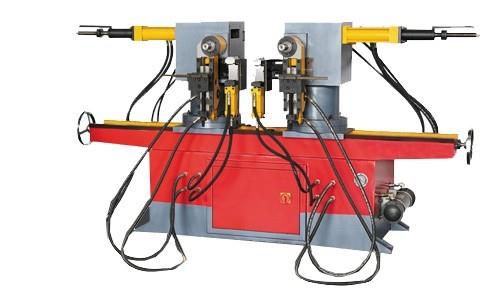

Двусторонние трубогибы

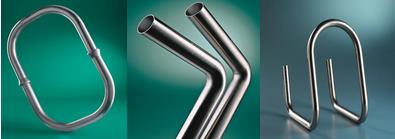

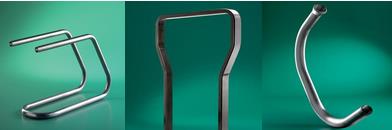

На станках данного типа параллельно установлены два гибочных ролика, для получения изделий с симметричным гибом. Гиб осуществляется автоматически. Также, существуют модели с поворотом гибочного узла для получения гиба в двух плоскостях.

19 2120

Автоматические трубогибы с ЧПУ, которые делятся на три подтипа:

  • Гидравлического типа (все оси управляются от гидроприводов)
  • Гибридного типа (комплексное применение гидро- и серво- приводов для управления осями станка)
  • Сервоприводного типа (все оси управляются от сервоприводов) – самый точный и производительный тип трубогибочных станков.

2223

Также, автоматические трубогибы бывают двухголовочного типа, машины такого типа являются самым сложным и дорогим оборудованием, их применение целесообразно в случаях, когда изделие гнется в нескольких плоскостях и конструкция одноголовочной машины не позволяет их осуществить. Для утверждения необходимости такого станка применяются современные программы 3D моделирования процесса гибки, которые могут воспроизвести технологию и помочь определить, не будет ли происходить столкновение изделия с узлами станка в процессе обработки.

24

Подбор автоматического трубогиба с ЧПУ должен начинаться с проработки чертежей и оценки серийности производства. Только обладая этими данными возможно определить:

  • Какие привода целесообразно применять в той или иной технологии
  • Необходимое количество уровней гибочных роликов
  • Необходимость функции проталкивания
  • Наличие бустера
  • Количество гибочных узлов

Самыми основными параметрами при выборе трубогиба являются:

  • Материал трубы / профиль трубы
  • Диаметр трубы / размеры профиля
  • Толщина стенки трубы / профиля
  • Радиус изгиба CLR (Средний радиус по оси трубы)
  • Угол изгиба

Более подробно о разглаживателе:

25

Применяется при гибке больших диаметров труб с малым радиусом, например, Dтр= 50,8 при радусе гиба, равному 2D трубы или ниже.

Также, его необходимость может возникнуть при определенном состоянии трубы и вида трубы.

Материал, из которого производят разглаживатель - сплав бронзы. Основная функция разглаживателя - сбалансировать взаимное расположение поверхности трубы с поверхностю гибочного ролика для улучшения качества гиба, избегания смятия и появления «гофр» в месте гиба.

После около 500 изгибов разглаживатель нужно заменить на новый.

Что касается дорна.

262728

Разработан стандартный тип для несложных гибов. Если же радиус гиба будет меньше 2-х диаметров трубы, то рекомендуется использовать «шариковый дорн».

На данный момент, ассоциация КАМИ предлагает трубогибочные станки двух классов:

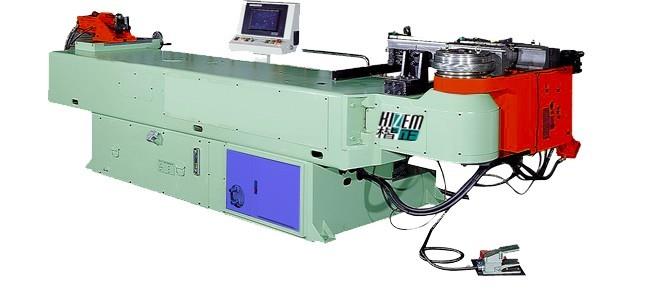

Эконом класса: KIZEM Китай

Комфорт класса: YLM Тайвань

Более подробно с каждым заводом Вы можете познакомиться на нашем сайте в разделе: Трубогибочные станки Компания КАМИ будет поддерживать, как склад оборудования, так и склад запасных частей, расходных материалов и оснастки.

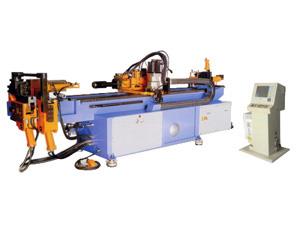

Например, сейчас в наличии есть отличный представитель компании YLM из их гибридной серии станков CNC38BS2RSM-4A, который, при соответствии Вашему техническому заданию,

2930

станет прекрасным участником Вашего производственного процесса, поможет улучшить качество изделий и увеличить объемы производства.

Видео станка в работе Автоматический трубогиб YLM CNC-38-MS-5A

Подробная информация по телефону: 8-800-1000-111 и 8 (495) 781-55-11

УСПЕХОВ ВАМ И ВАШЕМУ ПРОИЗВОДСТВУ!
